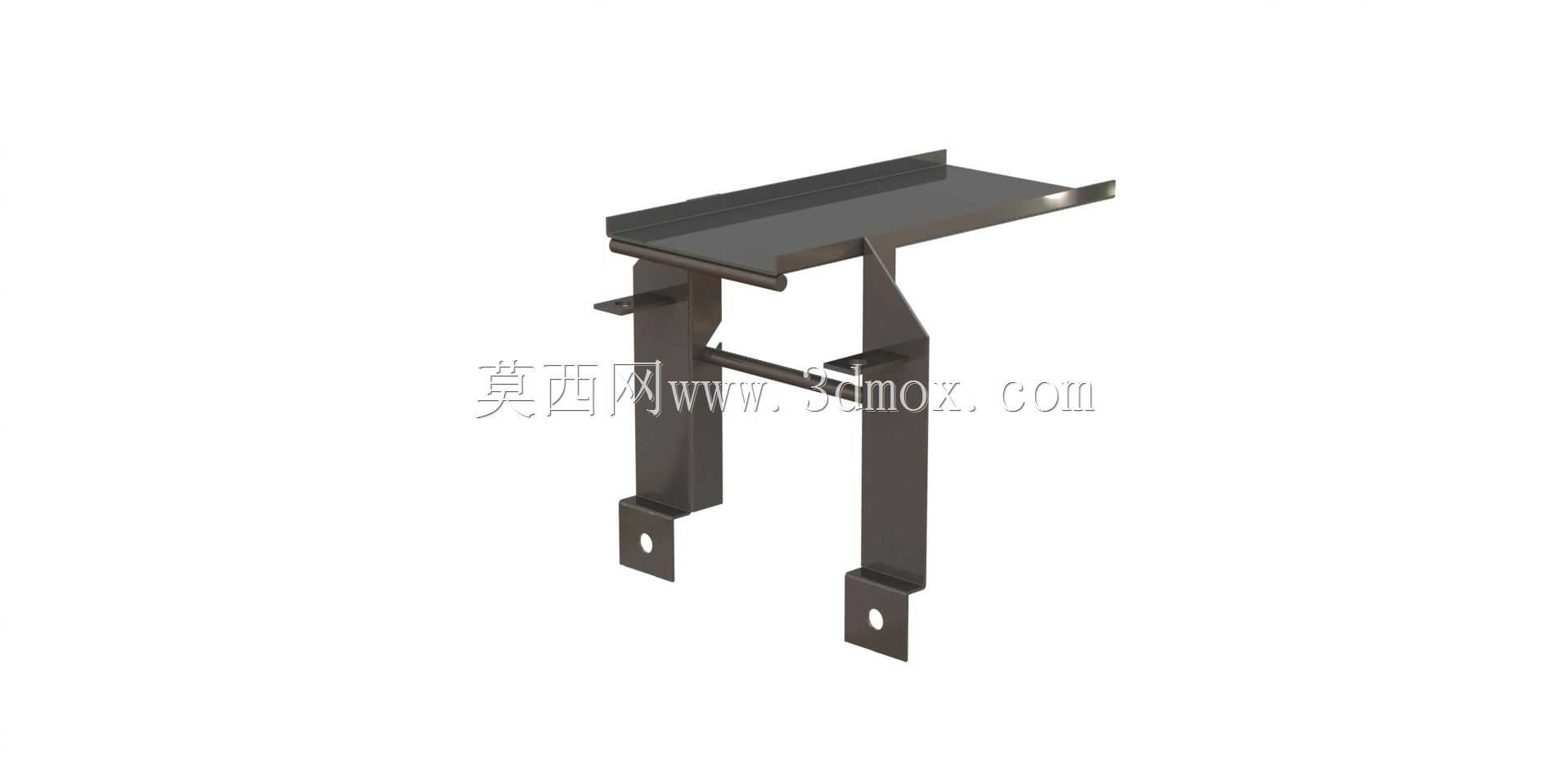

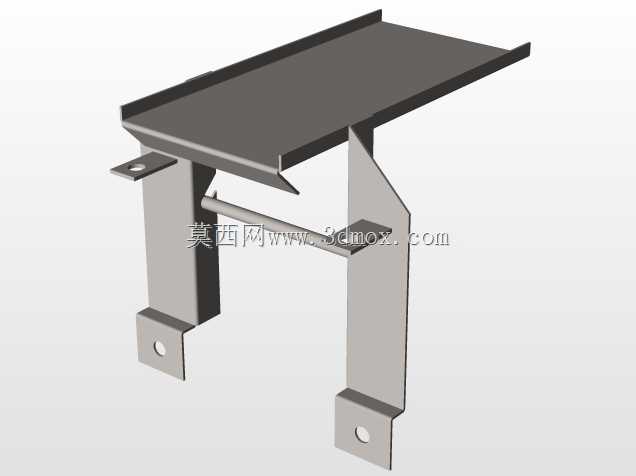

塞达梅萨酒店金属壁挂支撑托架结构

　　这类金属壁挂支撑构件，多应用于公共建筑室内的附属设施挂载场景，像酒店公共区域的置物台、装饰挑板、小型服务台的悬挑承重都能用到，尤其是塞达梅萨酒店这类需要兼顾装饰协调性与结构承重的商用空间，对这类支撑件的外露外观、安装隐蔽性、长期承重稳定性都有明确要求。从结构设计来看，整体采用钣金折弯成型工艺制作，上部的水平托板直接承接上方置物构件的底面荷载，托板边缘做了小幅上折边处理，一方面能避免托板边缘锐边造成安装或使用过程中的划伤，另一方面折边相当于给平板件增加了纵向加强筋，能有效降低水平托板在长期荷载下的下挠变形量，哪怕托板厚度不做额外增加，也能提升整体的抗弯截面模量。两侧的竖向支撑腿是主要的传力构件，荷载从上部托板传递到竖腿后，

　　会通过竖腿底部的安装孔直接传递到建筑墙面的固定基层上，竖腿并非采用等宽平板结构，而是根据受力路径做了变截面折弯，靠近托板连接的位置宽度更大，能分散托板与竖腿连接位置的应力集中，靠近底部安装端的位置收窄，既可以减少墙面安装的打孔作业量，也能让支撑件外露部分的视觉效果更轻盈，不会因为支撑结构过于厚重破坏室内装饰的整体观感。两个竖腿之间设置了横向连接杆件，这个杆件并非冗余设计，一方面能约束两个竖腿在受力时的侧向变形，避免单侧受力时竖腿出现外张或内扭的情况，另一方面也能提升整个支撑构件的整体抗扭性能，当上方置物台出现偏载时，横向连接杆可以快速将偏载产生的扭矩分散到两个竖腿上，避免单个竖腿承受过大的附加弯矩。安装边界方面，

　　底部的两个安装孔为长圆孔设计，这是现场安装时的容错设计，墙面打孔时如果出现小幅的孔位偏差，可以通过长圆孔的调节余量完成安装对位，不需要重新扩孔或者调整构件位置，能大幅降低现场安装的调整难度。安装时需要注意，固定螺栓的长度需要匹配墙面基层的厚度，如果是安装在轻质隔墙上，需要提前在墙体内部预埋衬板，不能直接用膨胀螺栓固定在空心砖或者石膏板基层上，否则长期承重下会出现螺栓拔出、支撑件脱落的风险。从受力逻辑来看，整个构件的受力路径非常清晰，上部荷载通过托板均匀传递到两侧竖腿，竖腿将竖向荷载转化为对墙面固定点的拉拔力与竖向剪力，设计时已经通过折弯结构优化了应力分布，没有出现明显的应力集中薄弱点，正常使用场景下，只要安装基层强度达标，

　　完全可以满足商用空间的长期承重需求。这类支撑构件在建模时需要重点关注折弯处的内R角尺寸，钣金折弯时的R角大小直接影响成型后的构件尺寸精度，如果R角设置不合理，会出现折弯后托板与竖腿的垂直度超差，安装后托板无法保持水平，直接影响上方置物台的安装平整度。另外托板端部的小幅上翘折边，除了加强作用外，也能对上方放置的置物台起到限位作用，避免置物台在外力碰撞下出现向外滑移的风险，不需要额外设置固定压条就能实现基础的限位功能，减少了现场安装的配件数量。在实际项目应用中，这类支撑件的表面处理通常会根据装饰需求做喷塑或者烤漆处理，颜色可以匹配周边装饰面的色调，因为大部分结构都隐藏在置物台下方，只有竖腿的外侧部分会外露，所以表面处理只需要保证外露面的色泽均匀即可，不需要做过高标准的镜面处理，能在控制成本的前提下满足装饰要求。
