单轨悬挂式物料输送轨道支撑结构

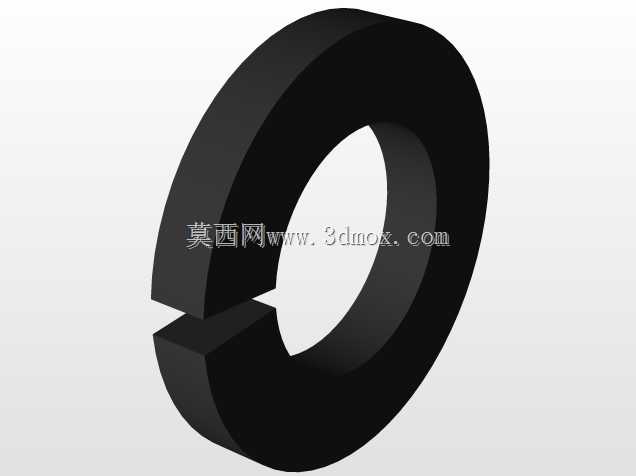

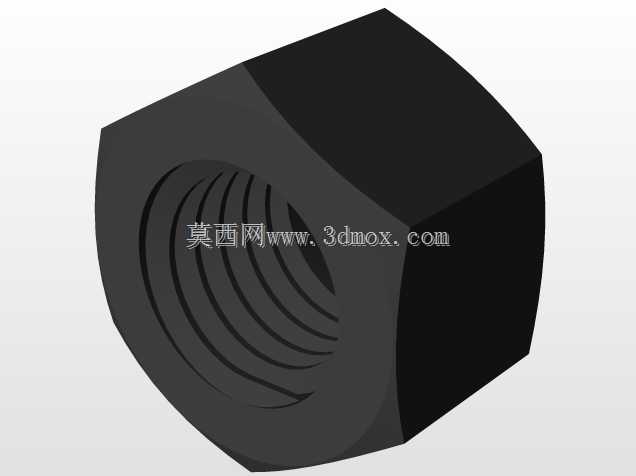

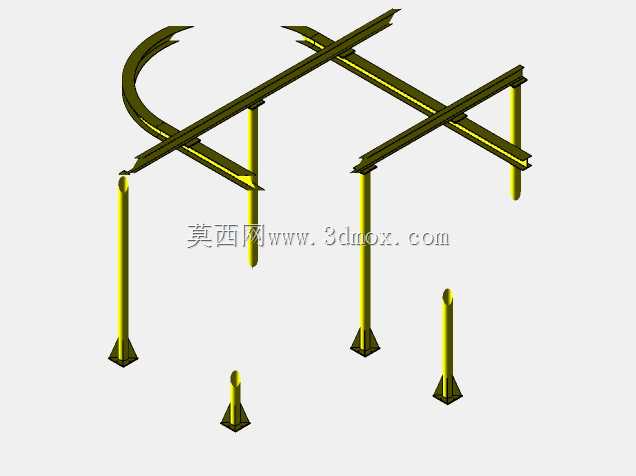

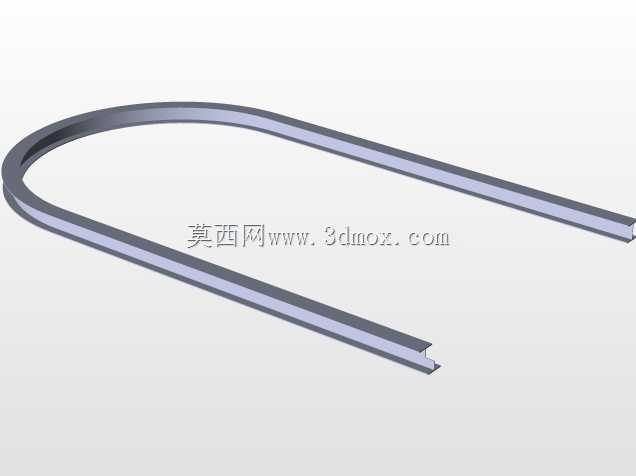

　　这套轨道支撑结构主要适配车间内部轻型物料的悬挂输送场景，常见于装配工位间的工件周转、仓储区域的小件物料转运环节，区别于地面铺设的输送线，悬挂式轨道不会占用地面作业空间，也能避开地面设备、工位隔断的遮挡，适配车间内部复杂的布局条件。从结构组成来看，整套构件包含直段轨道、弧形转向轨道、垂直支撑立柱以及底部固定支座几个核心部分，轨道采用工字钢截面构型，翼缘位置作为承载行走轮的接触面，腹板承担纵向的抗弯载荷，这种截面选型在同等耗材重量下能获得更高的截面惯性矩，控制轨道在额定载荷下的下挠量，避免行走组件运行时出现卡滞、晃动的问题。弧形段轨道的曲率半径经过匹配设计，适配配套行走轮组的转弯半径要求，不会出现轮缘与轨道翼缘剐蹭的情况，

　　转向段的轨道接口处做了平滑过渡处理，保证行走组件经过时的运行平顺性，减少转向过程中的冲击载荷。支撑立柱采用等截面圆管构型，相比方形截面立柱，圆管截面在各个方向的抗弯性能一致，能更好承受轨道传递来的各个方向的水平载荷，比如物料启停时的惯性力、转弯时的侧向力，立柱底部的法兰支座通过膨胀螺栓与地面混凝土基础固定，法兰盘上的螺栓孔做了长圆孔设计，安装时可以微调立柱的位置，补偿基础施工时的位置误差，降低现场安装的对位难度。设计过程中首先需要核算单根轨道的最大支撑跨距，根据额定承载重量、轨道自身的截面参数，结合材料的许用应力，控制跨距范围内轨道的最大下挠量不超过跨度的1/500，保证行走轮运行时不会出现爬坡、卡阻的问题，

　　支撑立柱的布置位置需要结合现场的工位布局、通道位置调整，避开地面的操作工位、物流通道，同时保证立柱之间的跨距在允许范围内，在弧形转向段的位置需要加密支撑点，因为转向段除了承受垂直方向的载荷，还要承受行走轮转弯时产生的侧向离心力，加密支撑可以减小轨道段的受力跨度，降低轨道的侧向变形量。安装边界方面，立柱底部的基础需要满足一定的承载要求，混凝土基础的厚度不低于150mm，保证膨胀螺栓的锚固深度足够，避免立柱受载后出现倾斜、移位；轨道安装时需要保证直段的直线度误差、相邻轨道接口的高度差控制在允许范围内，接口处的错位量过大会导致行走轮经过时产生明显的冲击，长期运行会造成轨道翼缘的磨损、连接螺栓的松动；弧形段安装时需要保证曲率的一致性，

　　避免出现局部曲率过小的位置，导致行走轮无法顺利通过。这套结构的拓展性较强，可以根据实际的输送路线需求，拼接不同长度的直段轨道、不同角度的弧形段轨道，也可以在轨道上加装道岔组件，实现多路线的物料分流，适配不同的生产流程需求，支撑立柱的高度也可以根据车间的净空高度、物料的悬挂高度需求调整，满足不同现场的安装条件。在日常使用中，这种悬挂轨道结构的维护成本较低，只需要定期检查轨道连接螺栓的紧固情况、支撑立柱的固定状态，在轨道行走接触面定期涂抹润滑脂减少磨损即可，相比其他类型的输送设备，这种结构的前期投入成本更低，布局调整的灵活性更高，适合多品种小批量生产的车间内部物料转运场景，也可以用于检修工位的工具悬挂、工件吊装辅助，拓展不同的使用功能。
