内燃机传动用分体式连杆结构设计

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。这类构件广泛应用于车用内燃机、通用小型汽油机、空气压缩机、柱塞泵等需要将直线往复运动转化为旋转运动的设备中，工作过程中需要同时承受活塞端传递来的交变燃气爆发压力、往复惯性力以及曲轴端的旋转扭矩载荷，受力状态复杂，对结构强度、刚度与重量控制都有极高要求。

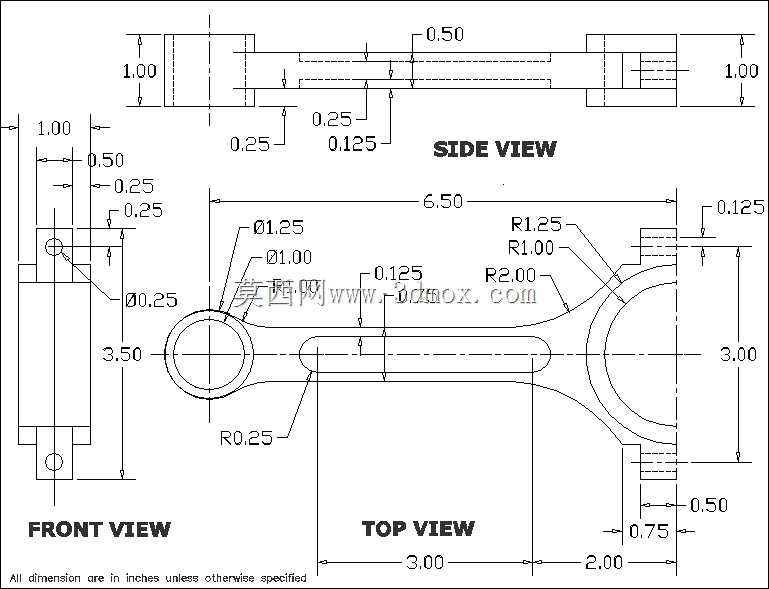

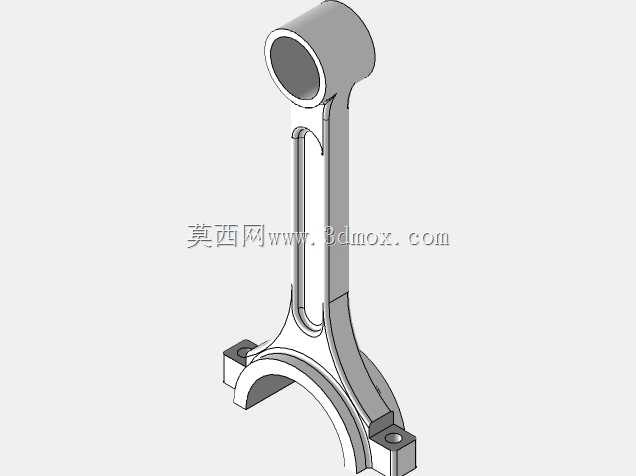

　　从结构设计逻辑来看，该连杆采用典型的分体式大头结构设计，小头端为整体式圆环结构，用于通过活塞销与活塞组件铰接，工作过程中随活塞做上下往复运动，内孔需要预留足够的衬套安装空间，保证销座配合面的耐磨性能；杆身采用工字形截面构型，这种截面设计能够在保证足够抗弯、抗扭刚度的前提下，最大程度降低杆身自身重量，减少往复运动过程中产生的惯性载荷，降低曲轴端的动平衡调校难度。杆身与大小头的过渡区域采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂风险，这也是连杆结构设计中需要重点关注的细节，交变载荷作用下的应力集中点往往是构件失效的起始位置。

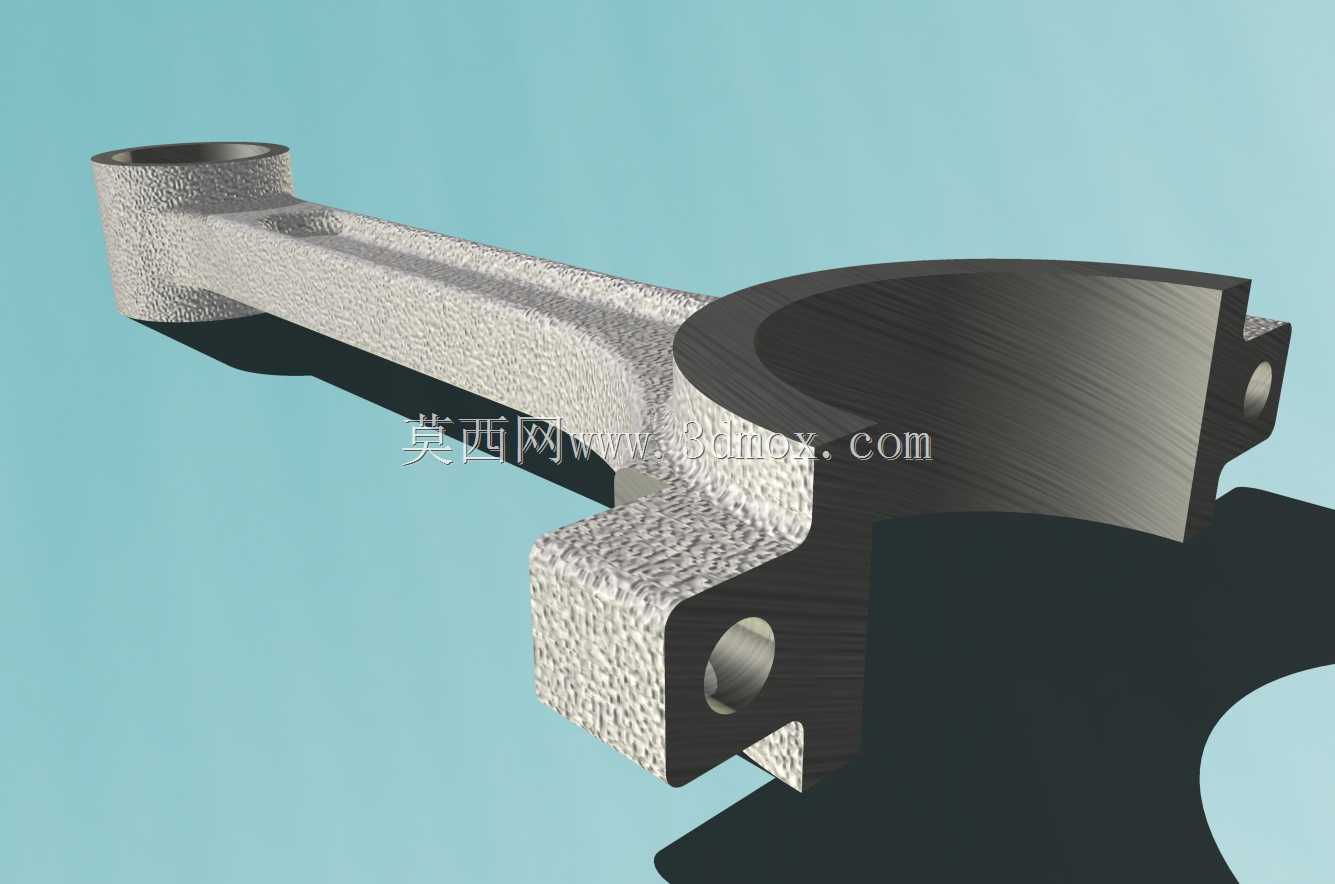

　　大头端采用分体式设计，通过连杆螺栓实现连杆盖与杆身的紧固连接，这种结构是为了适配曲轴曲柄销的装配需求，安装时需要先将连杆主体穿过气缸套，再将连杆盖贴合到杆身定位面，按照规定扭矩拧紧连杆螺栓，保证大头孔与曲柄销的配合精度。大头孔内需要安装轴瓦，轴瓦与曲柄销之间形成稳定的润滑油膜，降低相对转动过程中的摩擦损耗，因此大头孔的圆度、圆柱度公差要求极高，建模过程中需要严格控制孔的形位公差，同时要预留轴瓦的安装过盈量，保证装配后轴瓦不会出现转动或窜动。

　　从安装边界来看，小头端的外径尺寸需要匹配活塞销座的内侧间距，保证连杆在活塞销座内有足够的摆动空间，不会在往复运动过程中与活塞内腔发生运动干涉；大头端的外轮廓尺寸需要满足曲轴箱内部的运动避让要求，当连杆随曲轴转动到上下止点及各个转角位置时，大头外圆不能与曲轴箱内壁、平衡块等周边构件发生碰撞。杆身的长度尺寸决定了整套曲柄连杆机构的压缩比参数，设计时需要结合活塞行程、曲轴回转半径进行匹配计算，保证活塞在上止点位置时的燃烧室容积符合设计要求，同时避免活塞碰撞气门或气缸盖。

　　建模过程中需要重点关注几个关键配合面的设计：小头孔与活塞销的配合间隙需要根据工作温度、润滑条件进行选取，间隙过大会导致工作过程中产生冲击异响，间隙过小则会在热膨胀状态下出现抱死故障；连杆螺栓的安装定位面需要设计足够的承压面积，保证螺栓拧紧后不会出现压溃变形，同时螺栓孔的位置度需要严格控制，保证连杆盖装配后大头孔的圆度不受影响；大小头两端的减重凹坑设计需要在不降低结构强度的前提下，进一步降低构件整体重量，减少往复惯性力。

　　在实际工程应用中，这类连杆的毛坯多采用模锻工艺成型，材料选用40Cr或45号优质碳素结构钢，经过调质处理后获得良好的综合力学性能，能够承受交变载荷的长期作用。建模时需要充分考虑锻造工艺的拔模斜度、分型面位置以及加工余量，保证三维模型能够直接对接后续的毛坯制造与机加工工序，避免出现无法脱模或者加工余量不足的问题。杆身表面的粗糙度要求需要结合受力状态设定，非配合面可以适当降低粗糙度要求以控制加工成本，配合面则需要达到较高的加工精度，保证装配后的运行稳定性。

　　对于初学者而言，这类连杆建模练习能够覆盖草图绘制、特征拉伸、放样、切除、圆角处理、装配配合验证等多个三维建模核心技能点，通过不同建模思路的尝试，可以更好地理解机械零件从功能需求到结构落地的设计逻辑，掌握受力构件的结构优化方法，为后续复杂传动部件的设计打下扎实基础。建模完成后还可以进行运动仿真验证，模拟连杆在整套机构中的运动轨迹，检查是否存在运动干涉，验证结构尺寸的合理性，这也是机械结构设计过程中必不可少的验证环节。
