直插式色环碳膜电阻三维结构模型

　　在各类电子设备的电路板装配场景中，直插色环电阻是应用频次极高的被动限流元件，小到消费类电子的控制板卡，大到工业控制柜内的信号调理电路，都能见到这类元件的身影。做整机结构布局时，很多工程师容易忽略这类小元件的空间占位，往往在PCB布局完成后做整机干涉检查时，才发现电阻本体与周边壳体、接插件或者散热片存在空间冲突，这时候精准的三维模型就能提前规避这类装配问题，不需要等到打样阶段再反复调整板卡位置或者修外壳模具。

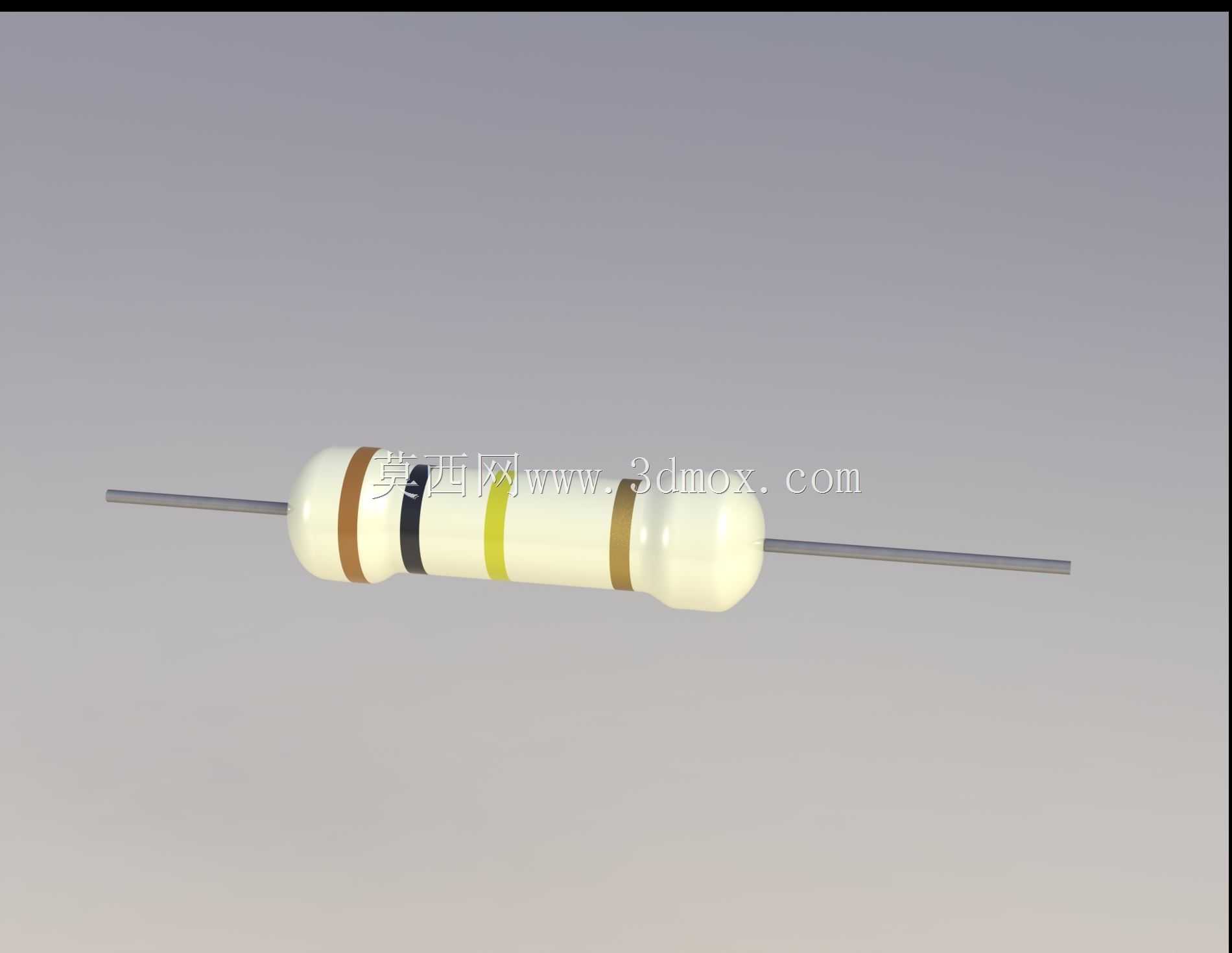

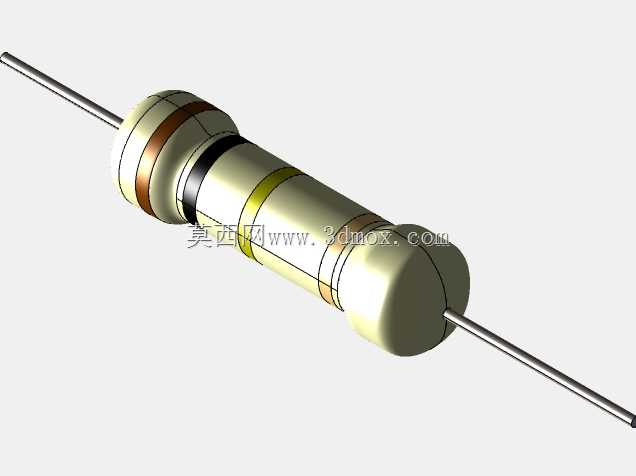

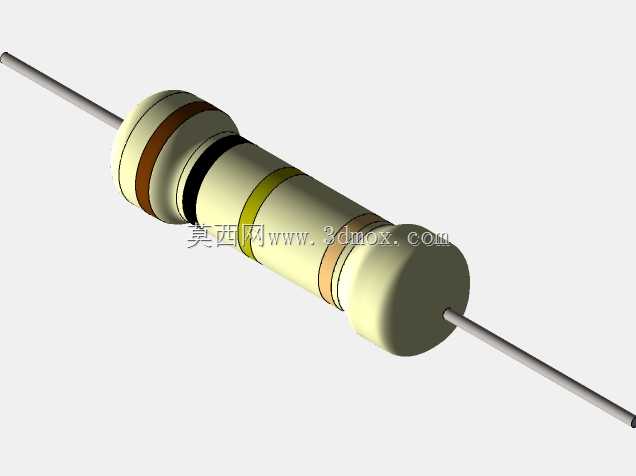

　　这个模型还原的是常规轴向引线色环碳膜电阻的真实结构，主体瓷基体两端包裹金属帽盖，两根镀锡铜引线从两端帽盖中心沿轴向伸出，本体外层包裹米黄色的阻燃绝缘漆，四道色环沿电阻本体轴向均匀排布，分别对应阻值、倍率与误差等级，和实际量产的元件外观完全一致。建模时没有做过度简化，引线的直径、本体的圆角过渡、色环的宽度比例都参照行业通用的1/4W功率等级电阻的实际尺寸做了还原，引线伸出本体的长度预留了常规波峰焊所需的成型余量，方便工程师在做PCB板级装配仿真时，直接匹配标准2.54mm间距的焊盘孔位，不需要额外调整元件的安装坐标。

　　从设计思路上来说，这类轴向元件的建模核心是保证安装基准的准确性，两根引线的同轴度公差在模型里控制在0.02mm以内，和实际元件的生产公差保持一致，避免在做装配约束时出现引线无法对齐焊盘的问题。本体的直径控制在2.3mm，本体长度控制在6.5mm，引线直径0.55mm，这个尺寸是行业内1/4W碳膜电阻的通用尺寸边界，不管是做PCB布局的空间校验，还是做整机布线的间隙检查，都能直接调用这个模型做干涉分析。比如在设计紧凑型电源模块时，板上元件的高度差需要严格控制，电阻本体距离PCB板面的高度如果算上引线折弯的成型高度，一般控制在3mm以内，这个模型里可以直接通过调整引线的折弯角度，模拟不同成型方式下的元件实际安装高度，提前核算板卡到外壳内壁的安全间隙，避免后期组装时出现元件顶壳的问题。

　　在电路功能层面，这类电阻主要承担限流、分压、负载匹配的作用，不同功率等级的电阻本体尺寸差异较大，1/4W是目前通孔插装工艺里应用最广的规格，在做教学演示或者虚拟装配实训时，这个模型也能用来展示直插元件的波峰焊焊接流程，比如引线的搪锡段长度、本体距离板面的安全距离这些工艺要求，都能通过模型直观呈现。很多刚入行的结构工程师在做板卡布局时，往往只关注芯片、电容这些大尺寸元件的占位，忽略小电阻的安装空间，尤其是在板卡靠近连接器或者接线端子的位置，电阻的引线如果没有做贴板成型，很容易和端子的固定螺钉产生干涉，用这个三维模型提前在装配环境里做空间校核，就能在设计阶段把这类问题排查掉，减少后期打样整改的成本。

　　另外在做设备的维修性仿真时，这个模型也能用来评估电阻周边的操作空间，比如需要手工更换电阻时，烙铁头的操作半径是否足够，周边元件会不会影响拆焊操作，这些细节都可以通过导入精准的元件模型来做模拟。模型的本体表面做了哑光绝缘漆的质感还原，色环的颜色区分清晰，和实际元件的标识逻辑一致，在做三维布线的工艺演示时，也能通过色环快速识别不同阻值的电阻，方便做整机BOM的可视化核对。
