G4000格栅车床配套千分表安装固定支架

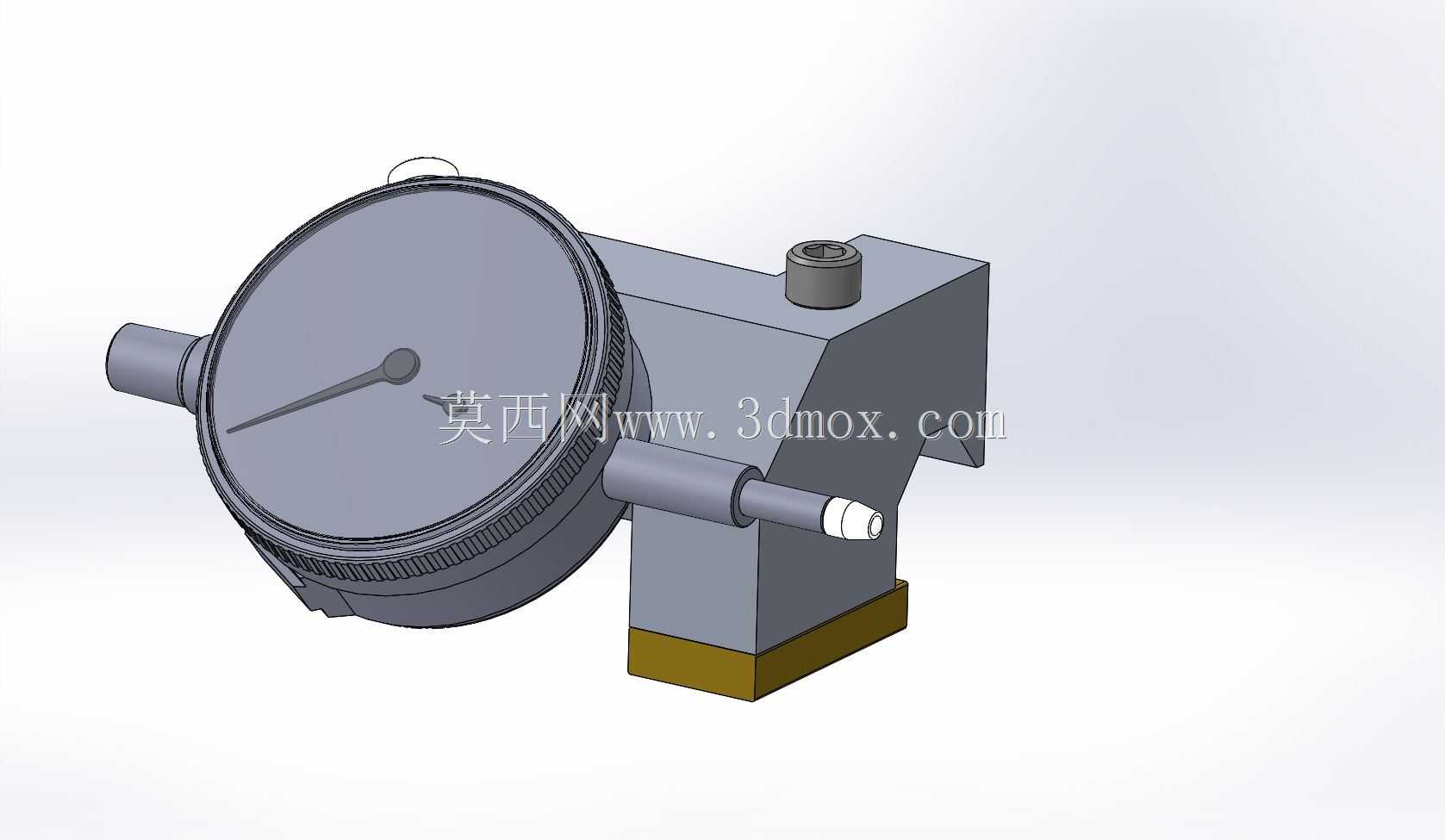

　　在普通卧式车床的日常加工场景中，尤其是针对格栅类长轴、盘套类零件的外圆跳动、端面圆跳动、台阶尺寸差的快速测量工序，常规手持千分表的测量方式往往受限于操作空间、人员持握稳定性的影响，很难保证测量数据的重复性，也无法在机床运行状态下完成连续的形位公差监测，这时候配套的专用千分表固定支架就成为机加工工位不可或缺的辅助工装。这款适配G4000格栅车床的千分表支架，从实际工位的安装约束出发，没有采用通用磁性表座的柔性固定结构，而是针对该型号车床床身导轨侧的安装基准做了专属的定位结构设计，支架底部的定位贴合面做了与床身安装位匹配的直角靠止结构，安装时不需要额外打表找正支架本身的位置，只需要将底部贴合面靠紧床身的定位基准面，

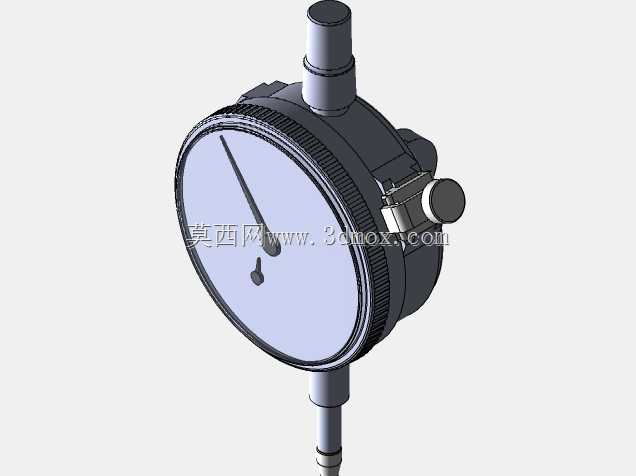

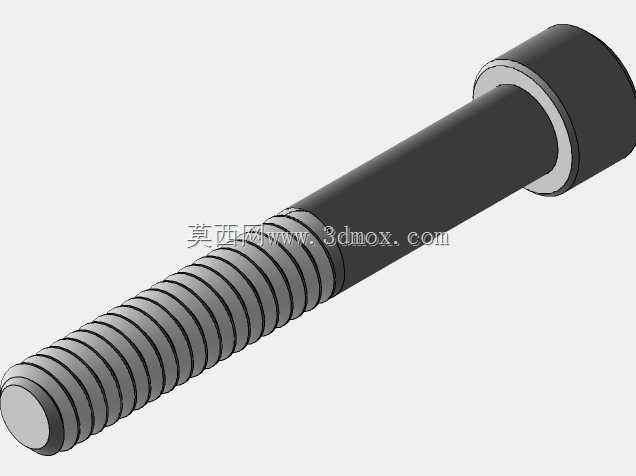

　　拧紧侧面的紧定螺钉即可完成支架的固定，整个安装过程耗时不超过30秒，相比通用磁性表座每次需要调整表架连杆角度、找正测量头位置的操作，能大幅减少批量加工过程中的辅助测量时间。从功能设计上看，支架主体采用一体式L型结构设计，没有多余的连杆铰接环节，从根源上避免了多节表架长期使用后出现的铰接间隙导致的测量表头窜动问题，千分表的安装孔采用同轴度公差控制在0.02mm以内的通孔设计，孔侧设置了侧向紧定螺钉，能够适配市面上绝大多数标准夹持直径的杠杆千分表、百分表，测量头的伸出长度可以根据被测工件的实际直径做轴向调整，拧紧侧钉后即可锁定位置，不会因为机床的切削振动出现表头滑移。考虑到格栅车床加工时经常会有铁屑飞溅、切削液喷淋的工况，

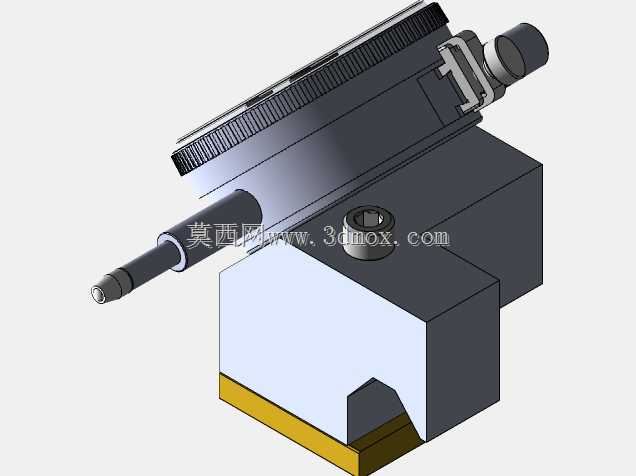

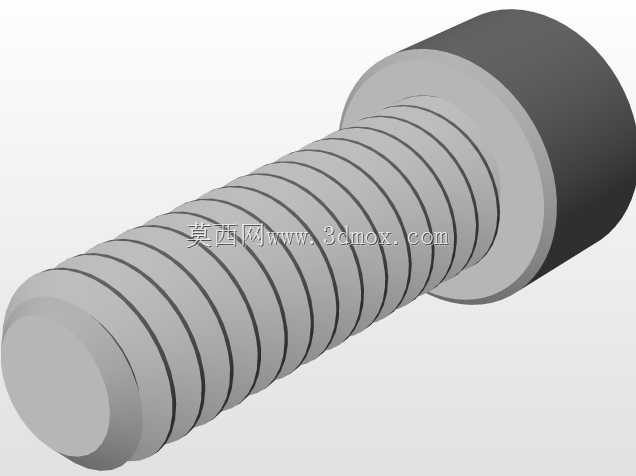

　　支架的安装基准面做了高出主体底面2mm的凸台设计，能够避免床身上堆积的细碎铁屑垫在支架贴合面下导致的安装倾斜，保证支架长期使用后的定位精度保持性；支架上部的紧定螺钉安装位做了沉孔设计，螺钉头部完全沉入沉孔内，不会在调整千分表位置时被勾挂，也能减少切削液残留导致的螺钉锈蚀问题。在安装边界的尺寸设计上，支架整体的横向伸出长度控制在120mm以内，安装后不会与车床的刀架进给行程产生干涉，即使刀架运行到靠近主轴卡盘的极限位置，支架与刀架之间仍然保留有15mm以上的安全间隙，不需要在每次刀架快移时额外拆除支架；支架的垂直方向高度设置为85mm，千分表安装后的中心高度与车床主轴中心高度偏差控制在5mm以内，

　　测量外圆跳动时测量头可以垂直抵在工件的水平中心母线上，避免因为测量角度倾斜带来的测量误差。实际使用过程中，这款支架不仅可以用于工件装夹后的找正、加工过程中的尺寸在机监测，还可以配合千分表完成车床主轴的径向跳动定期检测、床身导轨的直线度辅助校验等设备维保类的测量工作，相比通用表架，专属的定位结构让每次拆装重复定位精度控制在0.01mm以内，不需要每次安装后重新校准支架的位置，对于批量加工格栅类零件的工位来说，能够有效降低测量环节的操作难度，即使是新入职的机床操作人员，也能快速完成支架安装与千分表的调整，获得稳定可靠的测量数据。结构设计上没有采用复杂的曲面造型，所有的安装面、定位面均为平面与圆柱面的组合，加工时只需要通过普通铣床、钻床即可完成所有工序的加工，不需要特殊的定制刀具，后期如果出现贴合面磨损，只需要通过平面磨床重新修磨底部定位面即可恢复安装精度，维护成本极低；支架的边角位置全部做了C2的倒角处理，没有尖锐的毛刺棱角，安装调整过程中不会划伤操作人员的手部，也不会刮破千分表的数据线或者机床的冷却管路。
