泰格车床专用夹持式刀架结构

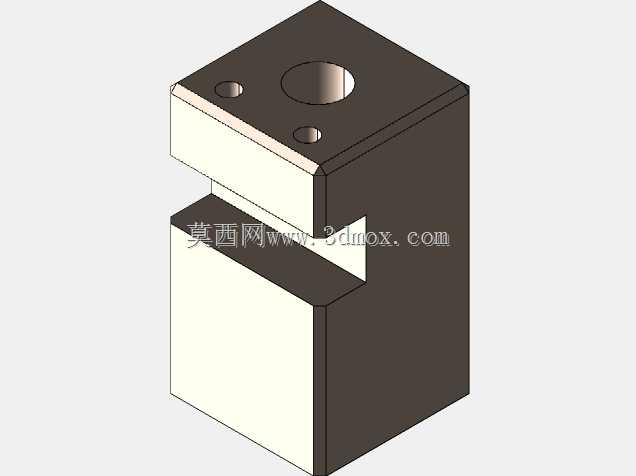

在小型精密车床的日常车削作业场景里，刀架是直接决定刀具装夹稳定性、加工重复定位精度的核心功能部件，这款适配泰格系列小型车床的刀架，主要面向小尺寸零件的精车、半精车工序设计，可同时满足外圆车刀、切断刀、端面车刀等不同类型车削刀具的快速装夹需求，适配桌面级小型车床的紧凑安装空间，多用于教学实训、小批量精密零件加工、仪表零件生产等对装夹效率和刚性有均衡要求的作业场景。从实际使用的功能逻辑来看，这款刀架采用分体式夹持槽结构，主体为矩形块状构型，上部开设的同轴通孔用于和车床刀架滑板的定位销轴配合，实现刀架整体的周向定位与锁紧，顶面分布的两个小直径螺纹孔用于安装锁紧压块，完成刀架在滑板上的轴向固定，避免重切削过程中出现位移偏移。中部的通槽结构为刀具装夹腔，槽体的上下平行面经过精密铣削加工，平面度控制在满足小型车床加工精度的公差范围内，装夹刀具时可直接将刀杆插入槽内，通过侧部或者顶部的锁紧螺钉（对应预留孔位）完成刀具的压紧固定，这种开槽式结构相比多工位转塔刀架结构更简单，刚性表现更突出，适合小型车床有限的切削力输出区间，不会因为结构冗余带来不必要的安装空间占用。设计过程中优先考虑了小型车床的安装边界限制，整体外轮廓采用规整的矩形构型，没有多余的外凸结构，可在有限的滑板行程范围内最大化刀具的移动空间，避免刀架和主轴卡盘、尾座部件发生运动干涉。上部的定位孔孔径匹配泰格车床标配的刀架安装销轴尺寸，安装时无需额外加工转接板，可直接替换原厂同规格刀架，降低配件替换的适配成本。槽体的开口宽度适配常规小型车刀的标准刀杆尺寸，可兼容市面上大部分方形截面的小型焊接车刀、机夹车刀，无需对刀杆进行二次修磨即可完成装夹。从结构刚性设计的角度出发，刀架主体的壁厚经过切削受力仿真验证，在小型车床常用的背吃刀量、进给量参数下，装夹部位的变形量控制在微米级，不会因为夹持刚性不足导致车削过程中出现让刀现象，有效保证加工面的粗糙度和尺寸一致性。顶面的锁紧孔位分布在定位孔的两侧，锁紧时的压紧力可均匀作用在刀架和滑板的结合面上，避免单点锁紧带来的翘起问题，保证刀架安装基面和滑板基面的完全贴合。在实际装配调试过程中，这款刀架的安装流程十分简便，先清理车床滑板安装面的切屑和油污，将刀架的定位孔对准滑板上的定位销插入，确认基面完全贴合后，在两个螺纹孔内拧入锁紧螺钉并按对角顺序逐步拧紧，即可完成刀架的主体固定，后续装刀时只需松开刀具锁紧螺钉，将刀杆插入装夹槽，调整好刀具伸出长度和刀尖高度后拧紧螺钉即可完成对刀准备，相比需要多步定位的复杂刀架，可大幅减少换刀准备的辅助时间。针对小型车床常见的小直径零件切断、端面车削等易振工序，这款刀架的整体重心偏低，安装后重心靠近滑板基面，可有效降低切削过程中的振动幅值，提升加工过程的稳定性，减少刀具崩损的概率。槽体的内侧加工有退刀槽结构，可避免刀具插入时因为根部毛刺导致装夹不到位的问题，同时也能在切削液冲刷时方便切屑排出，不会因为切屑堆积在槽内影响刀具的装夹精度。整体结构没有复杂的曲面和异形结构，加工工艺性好，常规的铣削、钻削、攻丝工序即可完成全部加工，制造成本可控，适合作为小型车床的标配配件或者替换备件使用，在实际生产场景中，这种结构简单、刚性可靠的刀架，往往比功能复杂但刚性不足的多工位刀架更适合小型精密车床的加工需求，尤其是在加工有色金属、工程塑料等小切削力材料时，稳定的夹持表现可有效提升加工成品的合格率。
