科利斯蒸汽机14英寸蒸汽管路控制阀组

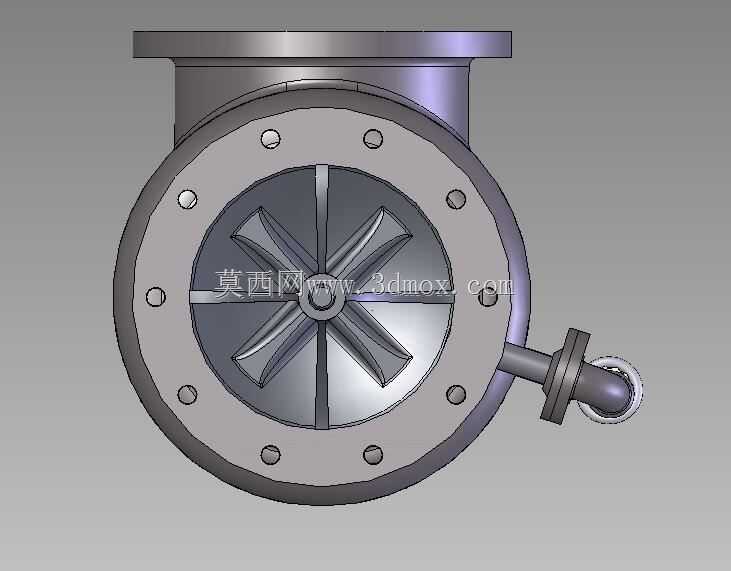

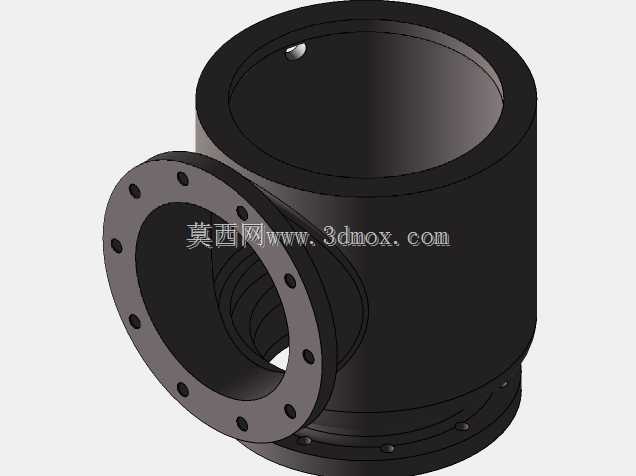

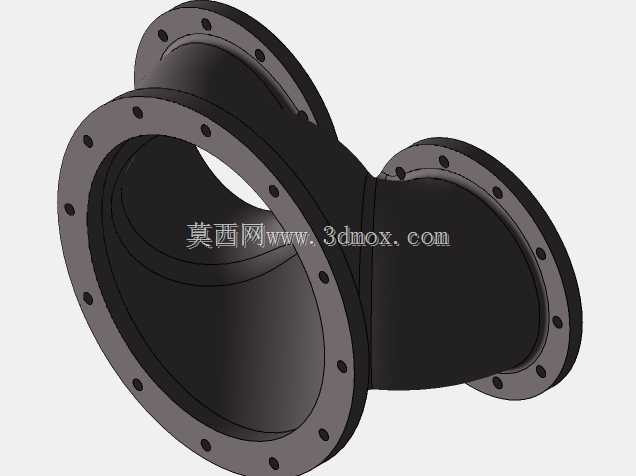

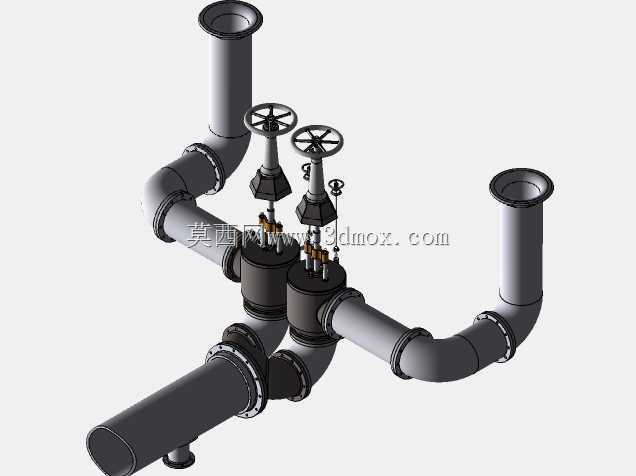

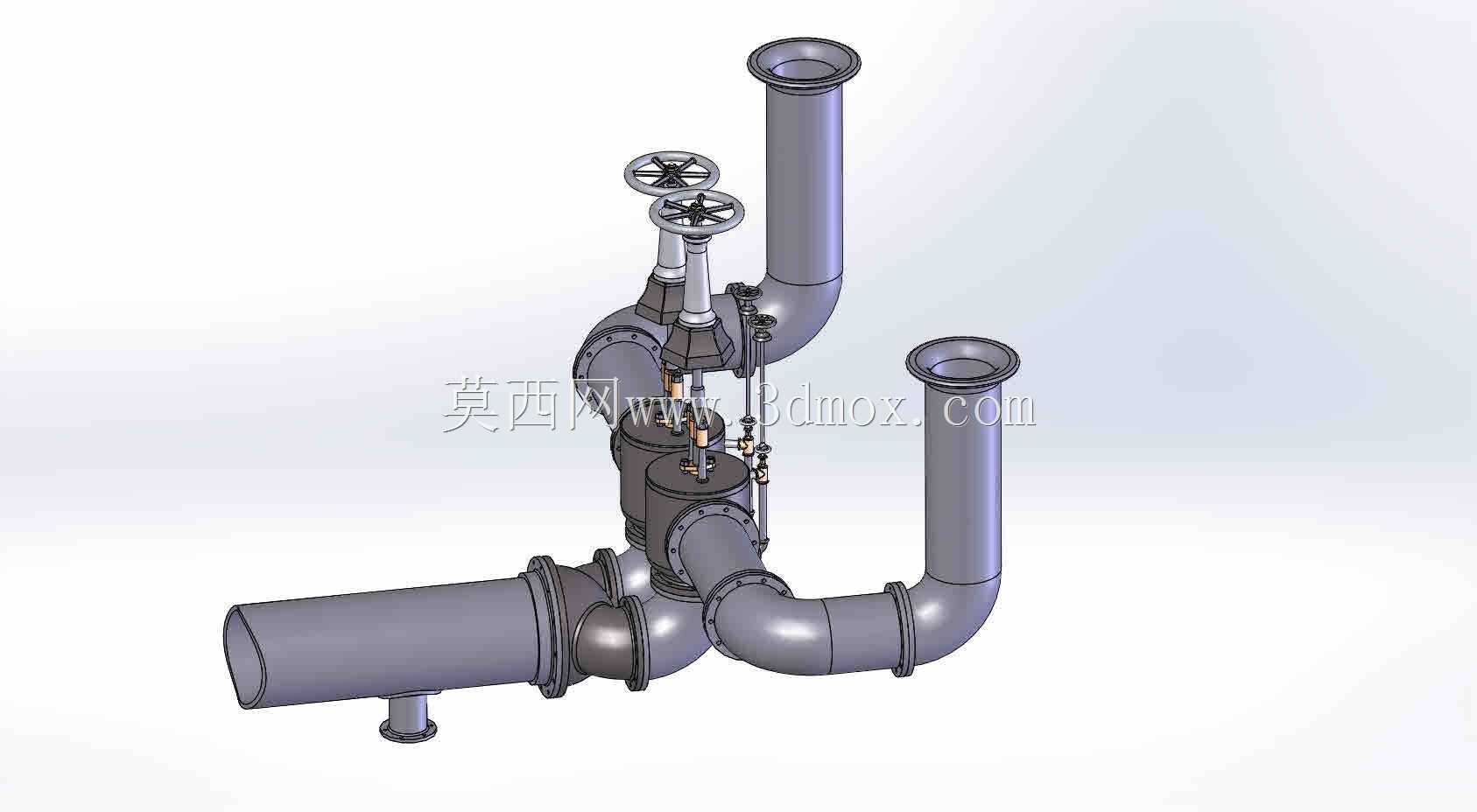

　　这套阀组是适配早期固定式蒸汽机蒸汽回路的核心控制部件，主要承担蒸汽机进汽、排汽支路的通断与流量调节功能，在蒸汽动力驱动的工厂动力车间、早期蒸汽泵站、小型蒸汽发电站点的动力系统中，这类阀组直接决定了蒸汽分配的稳定性与设备运行的可控性。不同于普通民用管路阀门，蒸汽机配套阀组需要耐受持续的高温高压蒸汽冲刷，同时要匹配蒸汽机周期性的进排汽节奏，在阀瓣密封、流道设计上都有针对性的结构考量。从结构布局来看，这套阀组采用多通集成式设计，将主路截断阀、支路调节阀、旁通回路接口整合在同一铸钢阀体上，减少了管路法兰连接点，也就降低了高温蒸汽下的泄漏风险。主通径为14英寸，对应大流量蒸汽输送需求，主管道采用法兰对接结构，

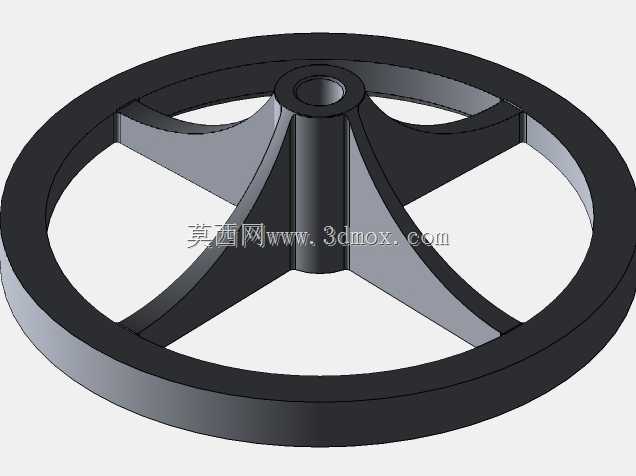

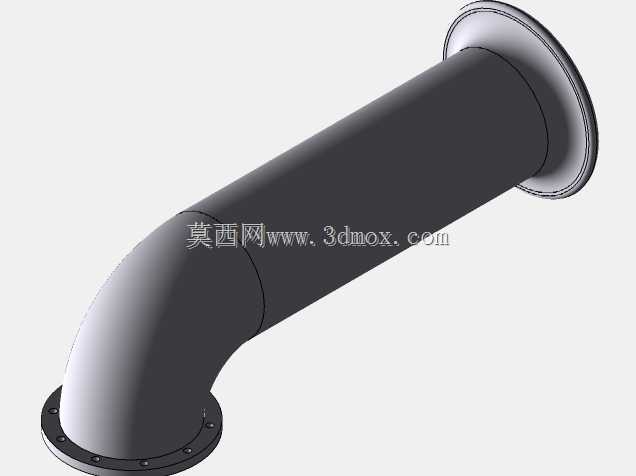

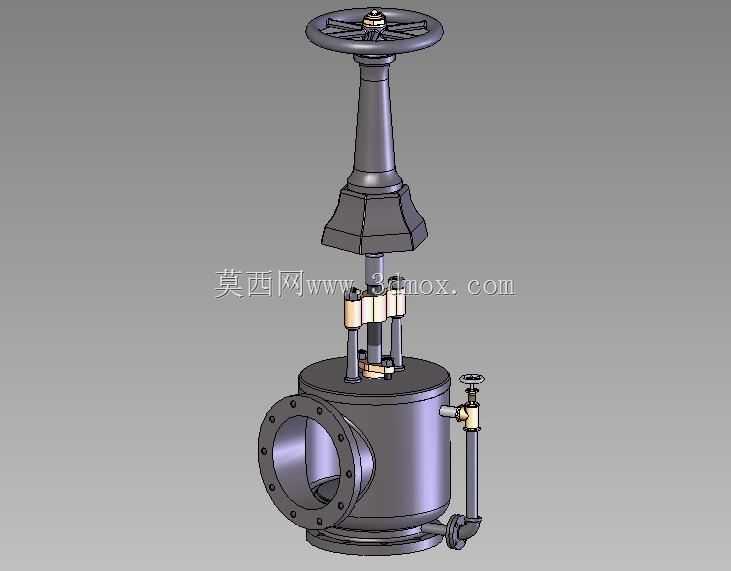

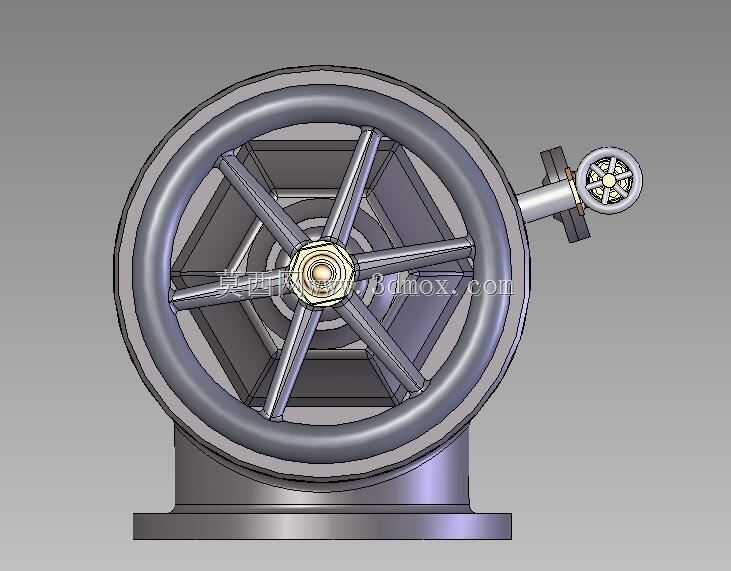

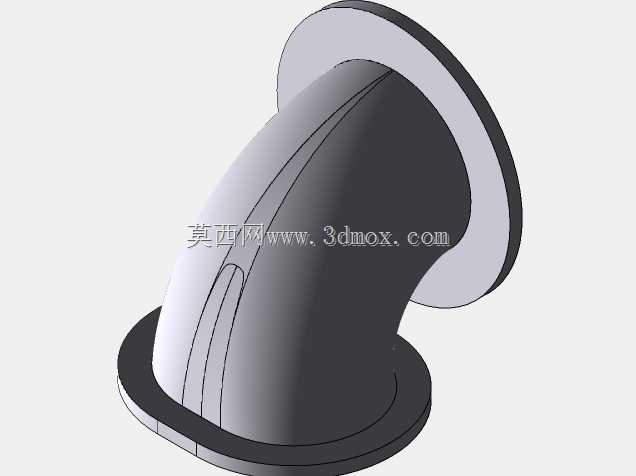

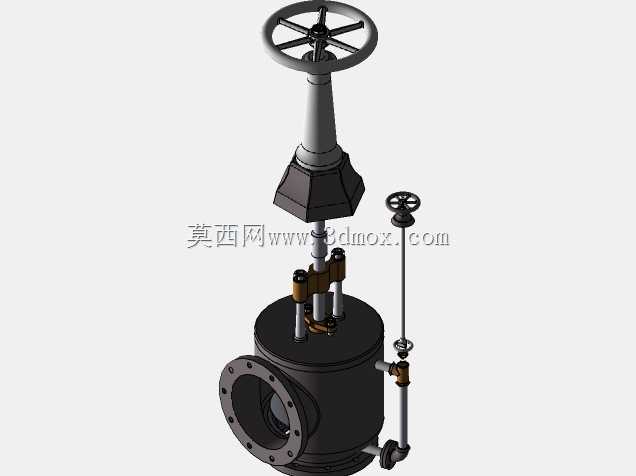

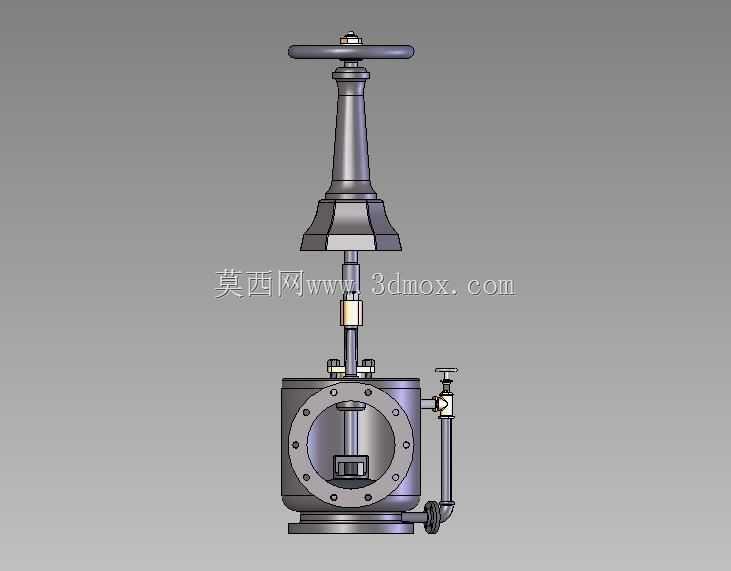

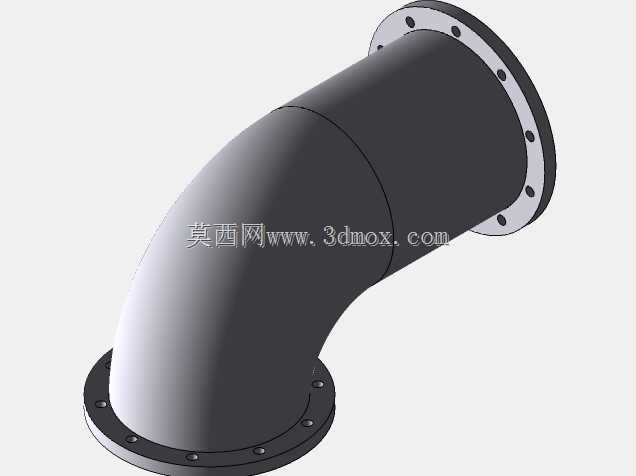

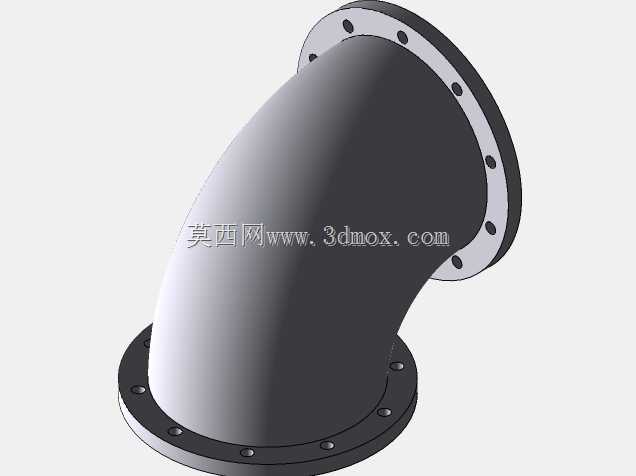

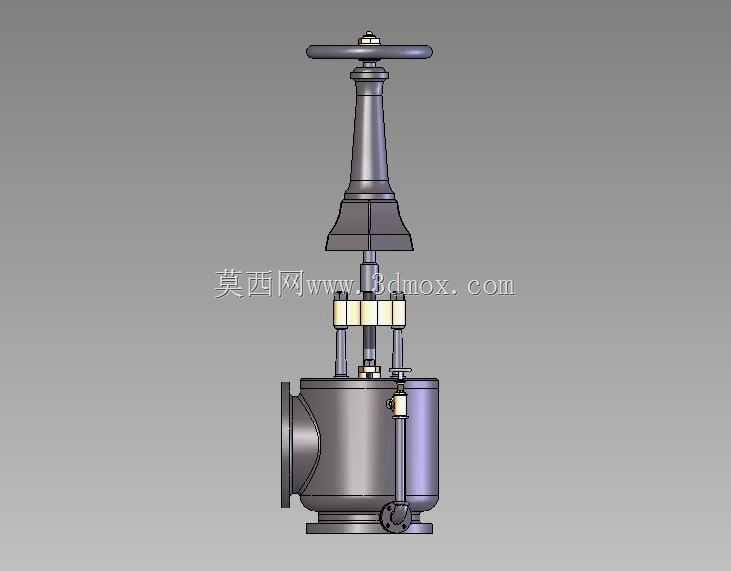

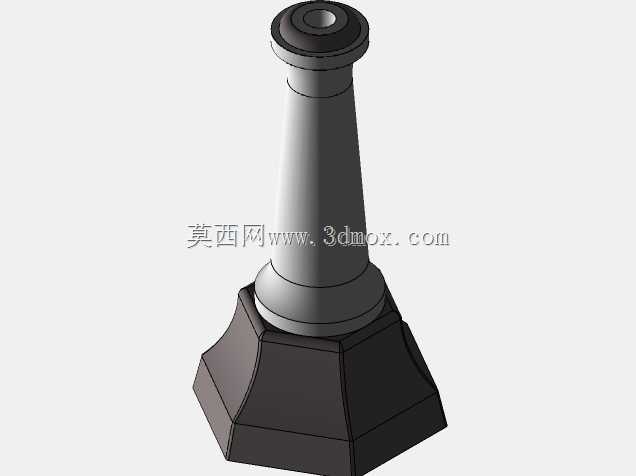

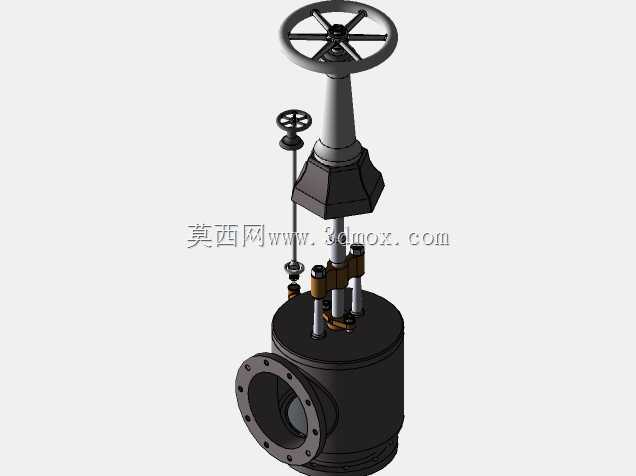

　　法兰端面的密封槽尺寸匹配当时通用的石棉缠绕垫片标准，安装时法兰螺栓孔的对位公差控制在1.5mm以内，避免强行组对导致的法兰密封面翘曲。阀组上的两个手轮分别控制主进汽路与排汽支路的开度，手轮下方的阀杆采用填料密封结构，填料压盖的调节余量预留了足够的磨损补偿空间，日常运维时无需拆解阀体即可补充更换密封填料，适配蒸汽机长期连续运行的维护需求。设计过程中首先要核算蒸汽工况下的热膨胀量，阀组的弯管段曲率半径经过反复校核，既保证管路转向时的蒸汽流阻处于合理区间，避免高速蒸汽冲刷弯管外壁造成局部冲蚀磨损，也预留了热胀冷缩的形变余量，防止设备启停阶段温度骤变导致的管路焊缝开裂。阀组底部设置的低位排放接口，用于停机时排放管路内的冷凝水，

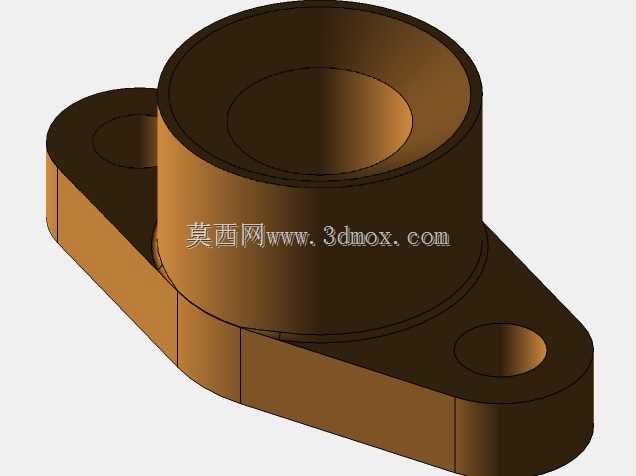

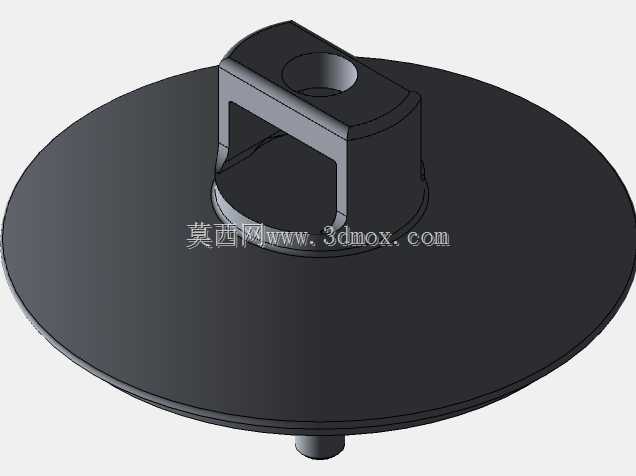

　　避免开机时蒸汽夹带冷凝水形成水击，锤击阀体与管道内壁造成结构损伤。安装边界方面，这套阀组的横向安装跨度需要预留两侧法兰连接的操作空间，手轮操作侧需要留出至少300mm的操作距离，方便运维人员转动手轮调节开度，阀组整体的支撑点设置在主阀体下方的支脚位置，支脚的安装孔位匹配现场预埋的地脚螺栓尺寸，安装时需要先调整阀组的水平度，再依次对接两侧管路，避免管路重量直接作用在阀体上造成阀体变形。流道设计上，阀体内腔的过渡位置全部采用圆弧过渡，没有直角突变结构，减少蒸汽流动过程中的涡流损失，阀瓣的密封面采用堆焊耐磨合金的工艺，耐受高速蒸汽带有的微小杂质颗粒的冲刷，长期使用后密封面的磨损量也能控制在允许范围内。在蒸汽机运行过程中，

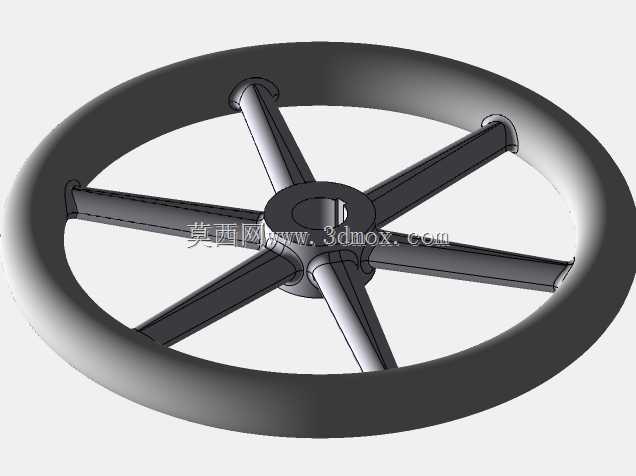

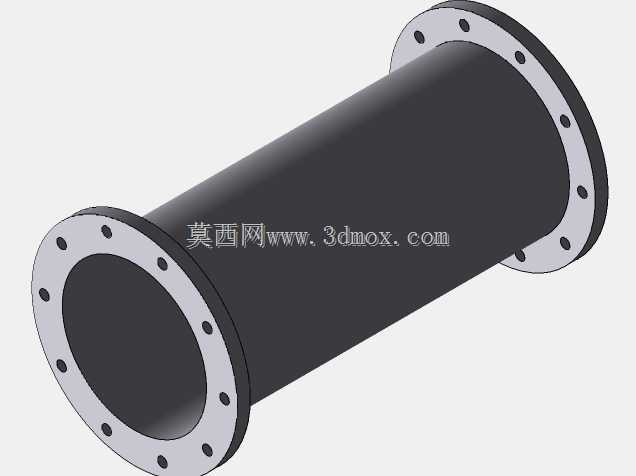

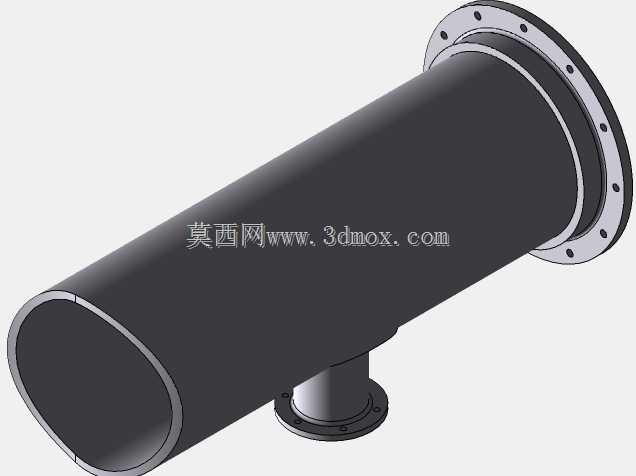

　　这套阀组可以根据负载变化调节蒸汽供给量，当设备需要降载运行时，通过关小主进汽阀的开度减少蒸汽流量，旁通支路则可以在设备检修时导通，将上游蒸汽导至备用回路，无需关停整个蒸汽总管即可完成单台设备的维护作业。阀组的管道连接全部采用法兰结构，所有法兰的压力等级匹配1.6MPa的蒸汽工作压力，螺栓选用耐高温的合金结构钢材质，避免长期高温下螺栓蠕变导致的密封失效。从建模细节来看，所有管路的壁厚都按照承压要求做了等比例还原，法兰上的螺栓孔数量、分布圆直径都严格对应实物尺寸，手轮的轮辐结构、阀杆的梯形螺纹细节都做了完整还原，能够直接用于蒸汽机复原项目的管路布局校核、安装干涉检查，也可以作为蒸汽动力系统教学的直观演示模型，帮助从业者理解早期蒸汽管路阀组的设计逻辑与结构特点。
