90度角接式蒸汽止回阀结构设计

　　在小型蒸汽管路系统的布设场景里，受限于安装空间的局促，常规直通式止回阀往往难以适配转角位置的管路走向，这款90度角接结构的蒸汽止回阀，正是针对这类紧凑安装工况开发的管路控制元件。从实际应用场景来看，这类阀件常被用在小型蒸汽发生器出口、蒸汽烫台供气管路、小型灭菌设备蒸汽回路、餐饮蒸箱蒸汽管路等场景，核心作用是阻断蒸汽的反向回流，避免下游冷凝水倒灌进上游发热腔体，引发设备水击、加热效率下降甚至腔体损伤的问题。

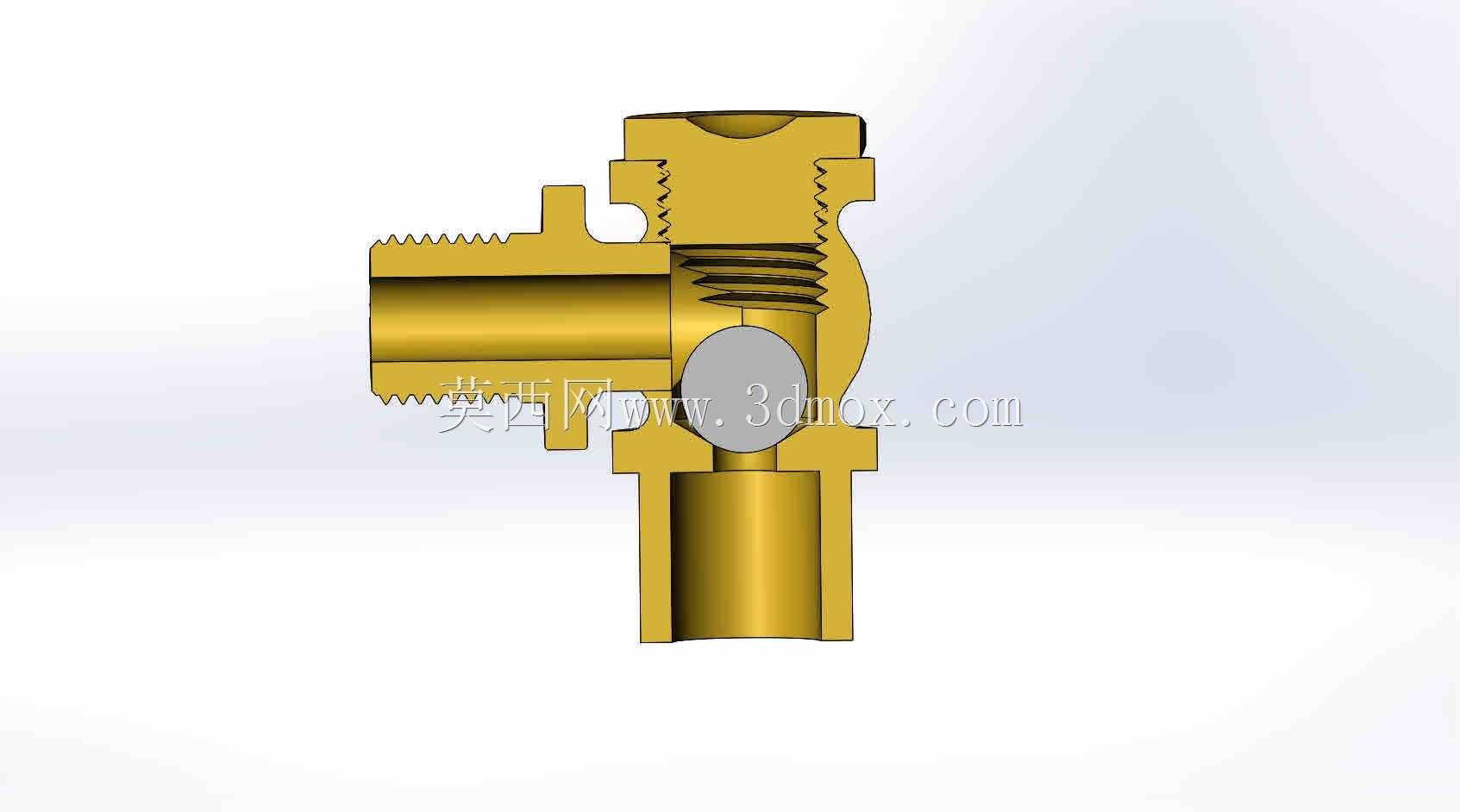

　　从功能特性上看，这款阀采用升降式止回结构，内部的密封启闭件为圆形阀瓣，依靠蒸汽正向流动的推力顶开阀瓣实现通路导通，当上游压力下降或出现反向压差时，阀瓣依靠自身重力与反向介质压力贴合在密封面上，快速截断通路，阻断介质反向流动。区别于旋启式止回阀的摆臂结构，这种垂直升降的结构在90度角通的阀体里，流道转折更顺滑，在小通径工况下的密封可靠性更高，不会出现摆臂卡滞导致的密封失效问题。阀体采用黄铜材质加工，一方面黄铜的导热性均匀，在蒸汽工况下不容易出现局部应力集中，另一方面黄铜的切削加工性能优异，适合小通径阀件的精密加工，同时黄铜本身的耐蒸汽腐蚀性能能够满足低压民用、小型工业蒸汽系统的使用寿命要求。

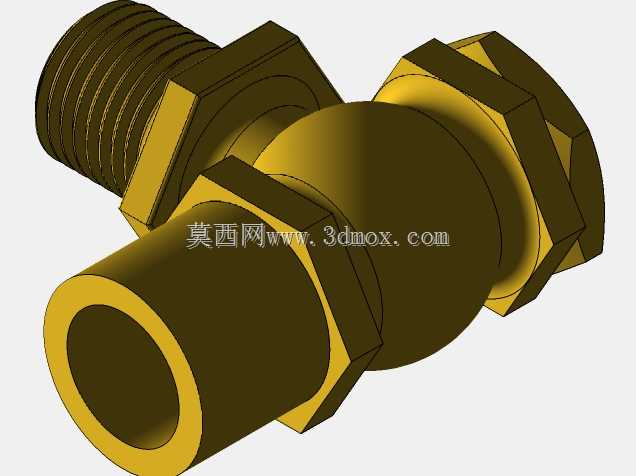

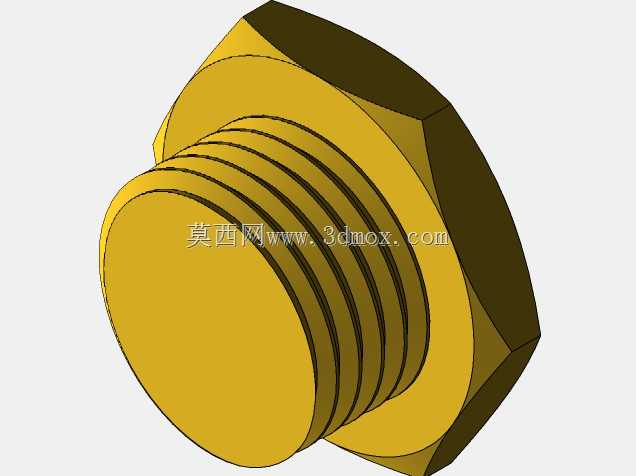

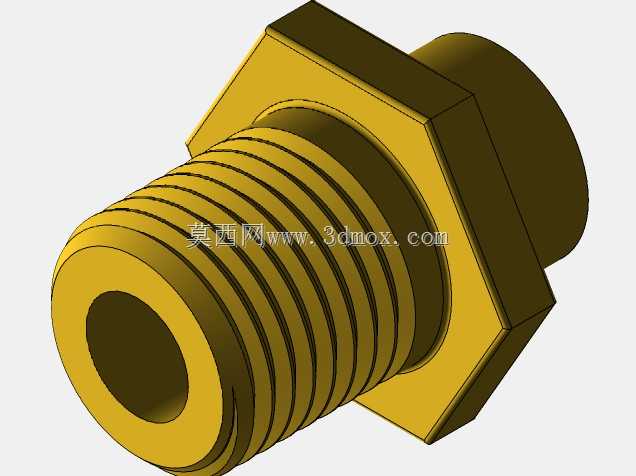

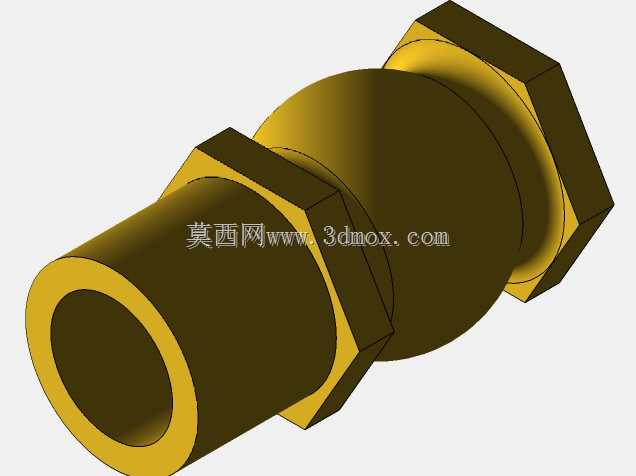

　　从设计思路层面拆解，这款阀的整体结构采用分体式装配设计，阀体分为水平进气段、垂直出气段以及中部阀腔三个核心部分，阀腔顶部设置螺纹压盖，方便内部阀瓣、密封件的装配与后期维护更换。两端的连接接口均采用管螺纹设计，匹配1/4规格的管路连接标准，不需要额外的转接接头就可以直接拧入对应规格的管路，减少了管路连接的泄漏点。在流道设计上，水平进气段的流道直接对准阀瓣的下部受力面，正向进汽时介质推力垂直作用在阀瓣中心，能够保证阀瓣升降动作的同轴度，避免偏磨导致的密封面损伤；垂直出气段的流道与阀腔上部平滑过渡，减少蒸汽流动的局部阻力，降低阀件本身的压力损失，避免出现阀后蒸汽压力不足影响终端设备使用的问题。

　　关于外形尺寸与安装边界，这款阀的整体轮廓为直角结构，水平接口与垂直接口的轴线呈90度垂直相交，安装时可以直接贴靠在管路转角的安装面位置，不需要额外预留直通阀的直线安装空间，相比同通径的直通止回阀加90度弯头的组合方案，整体占用的安装空间减少40%以上，非常适合设备内部管路密集、安装间隙狭小的场景。安装时需要注意介质流向必须与阀体上的标识方向一致，水平接口接上游来汽方向，垂直接口接下游用汽端，阀瓣的升降轴线保持垂直状态，才能保证阀瓣能够依靠自重正常回落密封，如果安装角度倾斜过大，可能会导致阀瓣卡滞在导向结构内，出现止回功能失效的问题。另外在阀腔的密封设计上，顶部压盖与阀体之间采用金属螺纹加密封填料的结构，能够承受低压蒸汽的工作压力，不会出现沿装配缝隙的外泄漏问题。

　　在实际选型适配时，这款阀的通径规格为1/4英寸，适合流量不大的蒸汽支路使用，不能用在主蒸汽管路等大流量工况，否则会因为流道通径不足导致管路压损过大。相比塑料材质的止回阀，黄铜材质的这款阀件耐温性能更好，能够耐受饱和蒸汽的工作温度，不会因为长期高温接触出现材质老化变形的问题；相比不锈钢材质的同规格阀件，黄铜材质的加工成本更低，对于民用、小型商用蒸汽设备来说，性价比优势更明显。内部阀瓣的密封面采用平面密封结构，加工时只需要保证密封面的平面度与粗糙度，就能够实现可靠的密封，不需要额外加装橡胶密封件，避免了橡胶件在高温蒸汽环境下快速老化失效的问题，延长了阀件的免维护周期。
