车床十字滑块进给刻度盘结构设计

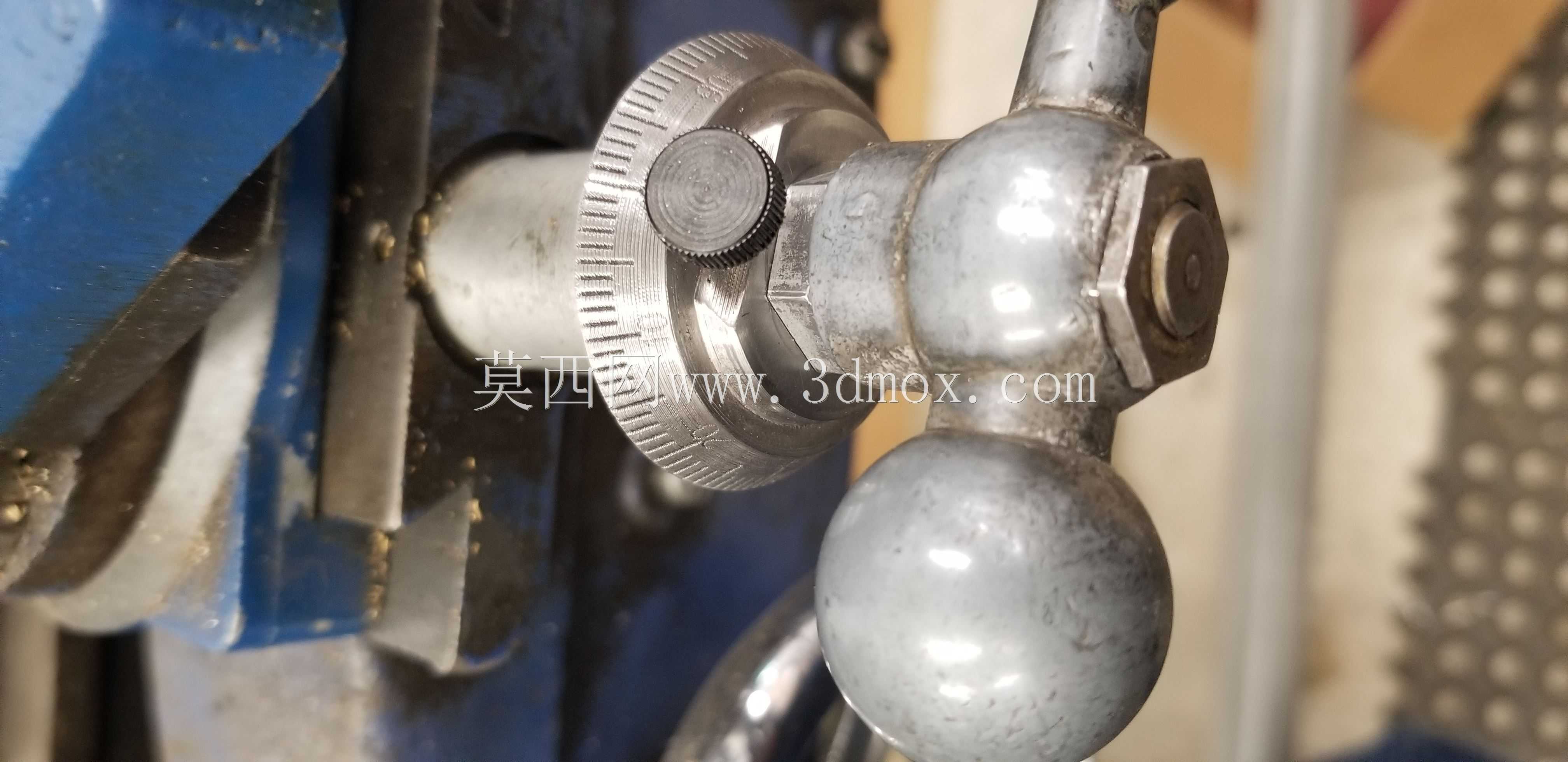

　　在普通车床的日常操作中，十字滑块的进给精度直接决定了工件的加工尺寸公差，而配套的刻度盘则是操作人员把控进给量的核心交互部件，这款适配十字滑块的刻度盘更换件，正是针对老旧车床刻度磨损、锁紧失效这类常见故障设计的替换结构。从实际加工场景来看，车间里服役年限较长的卧式车床，经常出现刻度盘刻度线磨花、锁紧螺钉滑牙、内孔与轴配合间隙过大的问题，操作人员靠模糊的刻度打进给，很容易出现轴类零件台阶长度超差、端面车削余量不均的情况，严重时还会因为进给量误判导致扎刀，损坏刀具和已加工表面，这类替换件不需要改动车床原有十字滑块的安装结构，就能直接恢复进给刻度的指示精度。

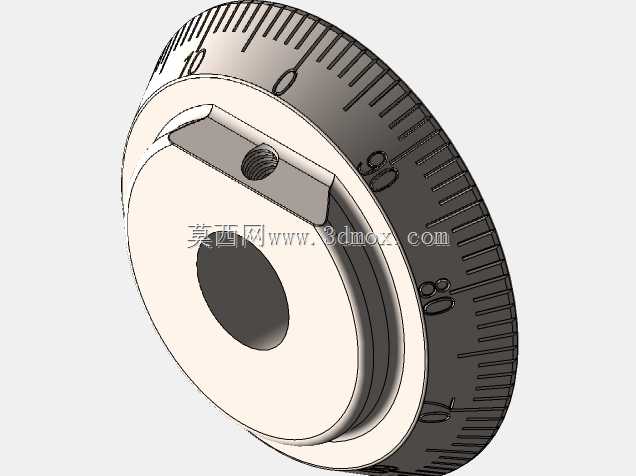

　　从结构设计逻辑来看，这款刻度盘采用分体式嵌套结构，外圈为带刻度标识的转动环，内圈为与进给轴配合的锁紧基座，两者之间通过台阶面实现轴向定位，避免转动过程中出现窜动。外圈的刻度采用周向均匀蚀刻工艺，单圈刻度覆盖0-100格的进给量程，对应车床常用的0.02mm每格进给精度，刻度线做了深浅差异化处理，整毫米刻度线长度更长，半毫米刻度次之，最小进给刻度线最短，操作人员站在常规操作位置就能快速识别读数，不需要俯身凑近表盘。内圈基座上设计了径向锁紧螺纹孔，配套的紧定螺钉可以直接顶紧在进给轴的定位平面上，锁紧后刻度盘与进给轴无相对转动，不会出现进给过程中表盘打滑移位的问题，同时内孔与轴的配合采用间隙适中的公差带，既保证安装时能顺利套入进给轴，又不会因为间隙过大导致表盘偏心，转动时出现刻度晃动感。

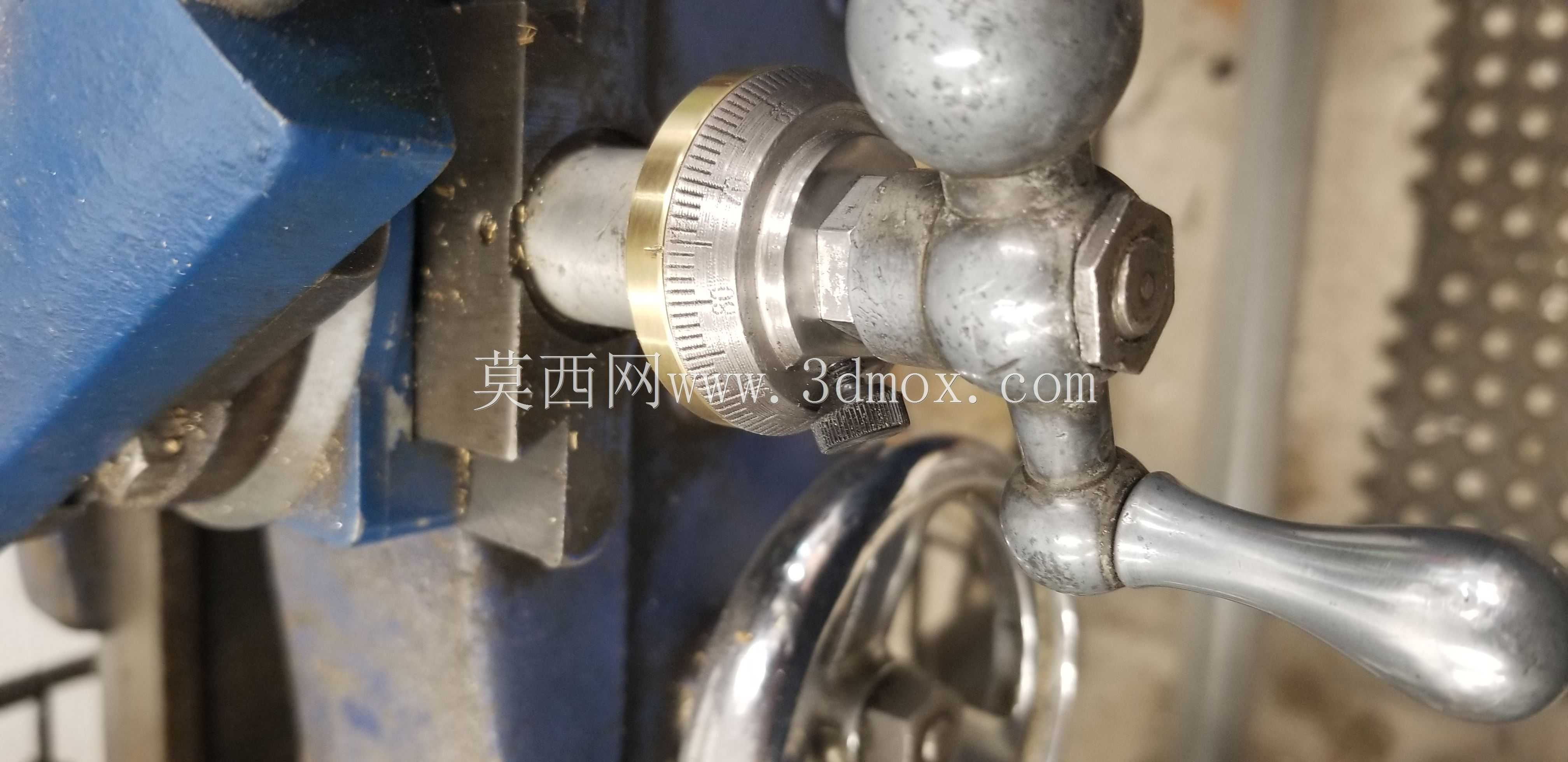

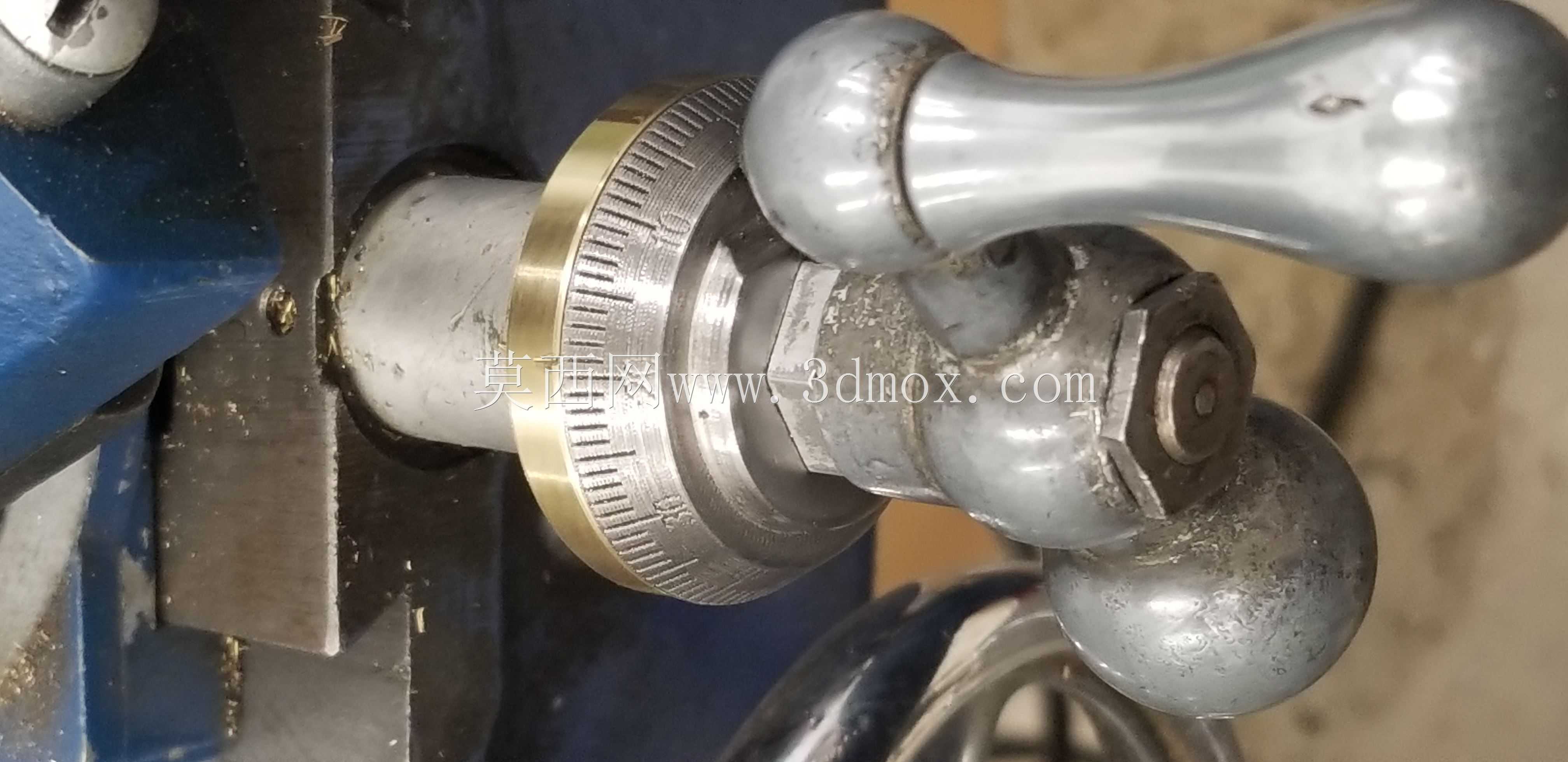

　　从安装边界来看，这款刻度盘的轴向厚度控制在适配原有安装空间的范围内，安装后不会与十字滑块上的防尘盖板、操作手柄产生运动干涉，外圈的滚花边缘做了防滑处理，操作人员需要手动微调进给量时，手指捏住外圈转动不会打滑，转动阻尼适中，既不会因为过松导致轻微触碰就移位，也不会因为过紧导致微调费力。内孔的直径尺寸严格匹配对应型号车床十字滑块的进给轴径，安装时不需要额外打磨或衬套，拆下原有磨损的旧刻度盘后，清理干净进给轴表面的油污和铁屑，将新刻度盘对准轴上的键槽或定位平面推入，拧紧紧定螺钉即可完成更换，整个更换过程不需要拆卸十字滑块的其他部件，一线机修人员在设备日常保养间隙就能完成更换作业。

　　在功能特性上，这款刻度盘除了基础的进给量指示功能，还在基座与转动环之间设计了防脱结构，长期使用不会出现外圈从基座上脱落的情况，刻度表面做了耐磨防锈处理，车间里常见的切削液、润滑油溅到表盘上，不会导致刻度腐蚀脱落，日常清理时用棉纱擦拭就能保持刻度清晰。对比原厂配件的铸造毛坯再加工的生产方式，这款结构的零件加工工艺性更好，外圈采用棒料车削成型后蚀刻刻度，内圈采用常规的车削、钻孔、攻丝工序就能完成加工，不需要复杂的专用工装，适合小批量备件生产，也方便维修单位根据实际磨损情况快速自制替换件。实际使用中，这类刻度盘的读数误差可以控制在半格以内，完全能满足普通车床粗加工、半精加工的进给精度要求，对于精加工工序，操作人员可以配合百分表打表校准，但日常加工中依靠清晰的刻度就能快速完成进给定位，减少反复测量的辅助时间，提升单台设备的加工效率。很多车间维修时遇到旧刻度盘损坏，往往采用点焊或者缠铜皮的方式临时固定，这类临时修复方式用不了多久就会再次松动，而且刻度不准，专门设计的这款替换刻度盘从配合公差、锁紧方式、刻度标识三个核心维度匹配原有设备的安装要求，能长期稳定使用，减少设备因为刻度问题导致的加工废品率。
