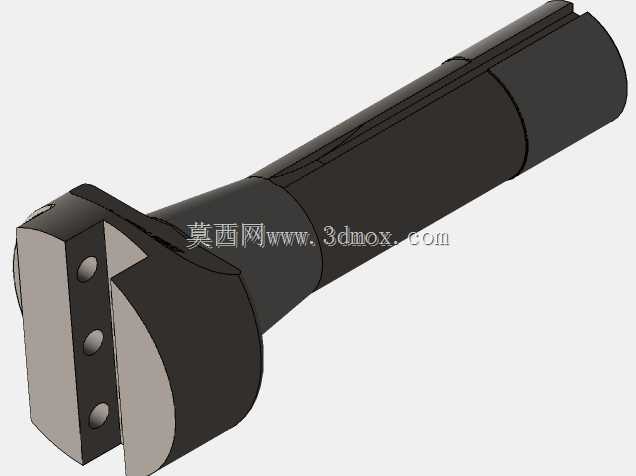

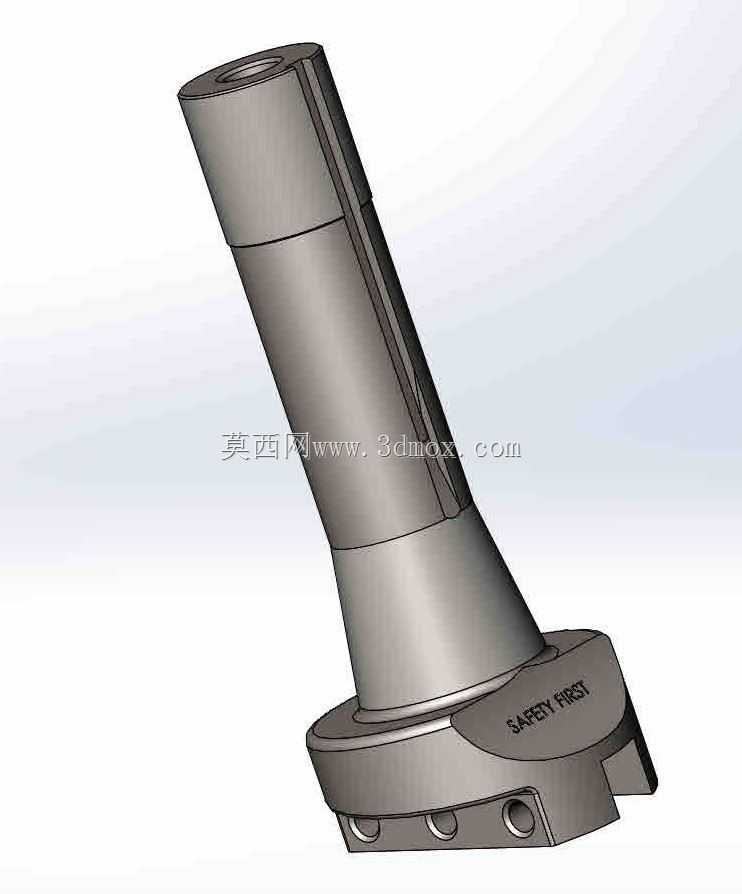

R8锥柄飞剪主轴连接刀柄结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358712
  • R8锥柄飞剪主轴连接刀柄结构
  • R8锥柄飞剪主轴连接刀柄结构

  在普通铣床、镗床等采用R8锥孔主轴的机加工设备上,这类带R8锥柄的飞剪刀柄是实现飞剪类切削作业的核心连接部件,主要承担主轴动力传递、切削刀具装夹定位的作用,常见于端面飞边修剪、浅槽铣削、小平面批量加工的生产场景,尤其适配小型机加工车间的普通炮塔铣床改装飞剪作业的需求,无需更换主轴即可拓展设备的切削加工范围。从结构设计来看,该刀柄整体采用上细下粗的阶梯锥轴布局,上部为标准R8锥度的柄身,锥度严格匹配R8主轴内孔的7:24锥度参数,锥面加工精度直接决定装夹后的同轴度,实际建模时锥面的圆跳动公差需控制在0.005mm以内,避免高速转动时出现刀柄偏摆引发的切削振纹。锥柄上部开设的纵向槽是R8柄的标准拉钉锁紧让位结构,

  安装时主轴内的拉钉机构会卡入该槽位,拉紧后锥面与主轴内孔完全贴合,既传递扭矩又保证径向定位精度,避免切削过程中刀柄出现打滑窜动。锥柄下部过渡为直径放大的法兰盘结构,法兰盘端面均匀分布的三个螺纹孔用于飞剪刀盘的锁紧固定,安装时刀盘贴合法兰端面后通过内六角螺钉锁紧,端面的平面度需控制在0.003mm以内,保证刀盘安装后与主轴轴线的垂直度,避免切削时出现单刃过载的情况。法兰盘边缘的凸台结构是刀盘周向定位的止口,与刀盘内孔采用小间隙配合,配合间隙控制在0.01-0.02mm之间,既方便刀盘拆装,又能保证刀盘与刀柄的同轴度,减少动平衡偏差。从安装边界来看,该刀柄装入R8主轴后,法兰盘端面与主轴端面的间距需控制在2-3mm,

  预留拉钉拉紧的行程空间,避免拉紧时锥面无法完全贴合;刀盘安装后整体的回转半径需匹配设备的工作台行程,避免加工过程中刀盘与工作台夹具发生碰撞。实际建模过程中,锥柄部分的曲面需要严格遵循R8锥度的标准参数,不能随意修改锥度比例,否则会出现装夹时锥面贴合不良、锁紧后刀柄松动的问题;法兰盘上的安装孔位置度公差需控制在0.01mm以内,保证刀盘安装后受力均匀,高速切削时不会出现螺钉受力不均断裂的情况。这类刀柄的结构设计充分考虑了普通铣床的装夹习惯,无需额外的过渡套即可直接安装在R8主轴上,拆装便捷,适合小批量多品种的机加工场景,日常使用时需要定期检查锥面的磨损情况,若锥面出现拉毛、磕碰痕迹需及时修磨,否则会影响装夹精度,

  导致加工零件的尺寸超差。飞剪作业本身属于断续切削,切削过程中存在一定的冲击载荷,因此刀柄的法兰与锥柄过渡位置设计了圆弧过渡结构,避免应力集中导致刀柄断裂,过渡圆角的半径通常取3-5mm,既保证结构强度,又不会与主轴端面发生干涉。
