一英寸四爪自定心卡盘结构设计

　　在普通车床、小型台式仪表车床以及精密磨床的回转类零件加工场景里，卡盘作为直接连接主轴与工件的核心装夹部件，其定心精度、夹持稳定性直接决定了最终加工件的形位公差水平。这款公称直径一英寸的四爪卡盘，整体外径控制在25.4mm区间，属于微型精密装夹组件，主要适配小型台式加工设备、桌面级精密加工工位，用来装夹直径在夹持范围内的棒料、小型异形坯件，满足小尺寸零件的车削、磨削、钻孔等回转加工工序的装夹需求。

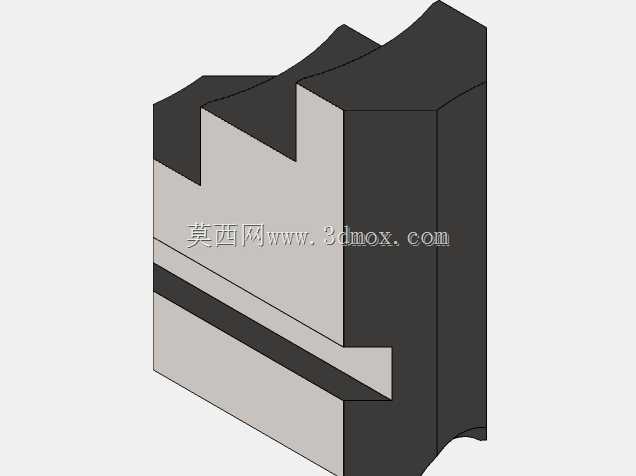

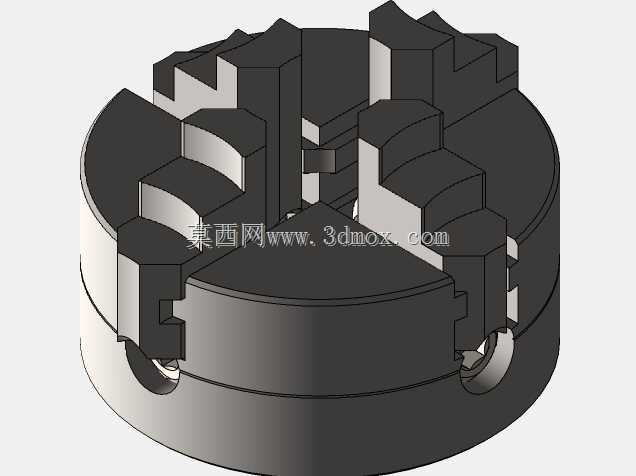

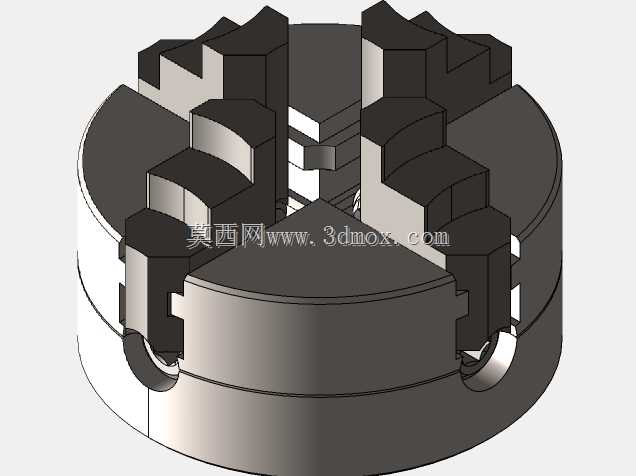

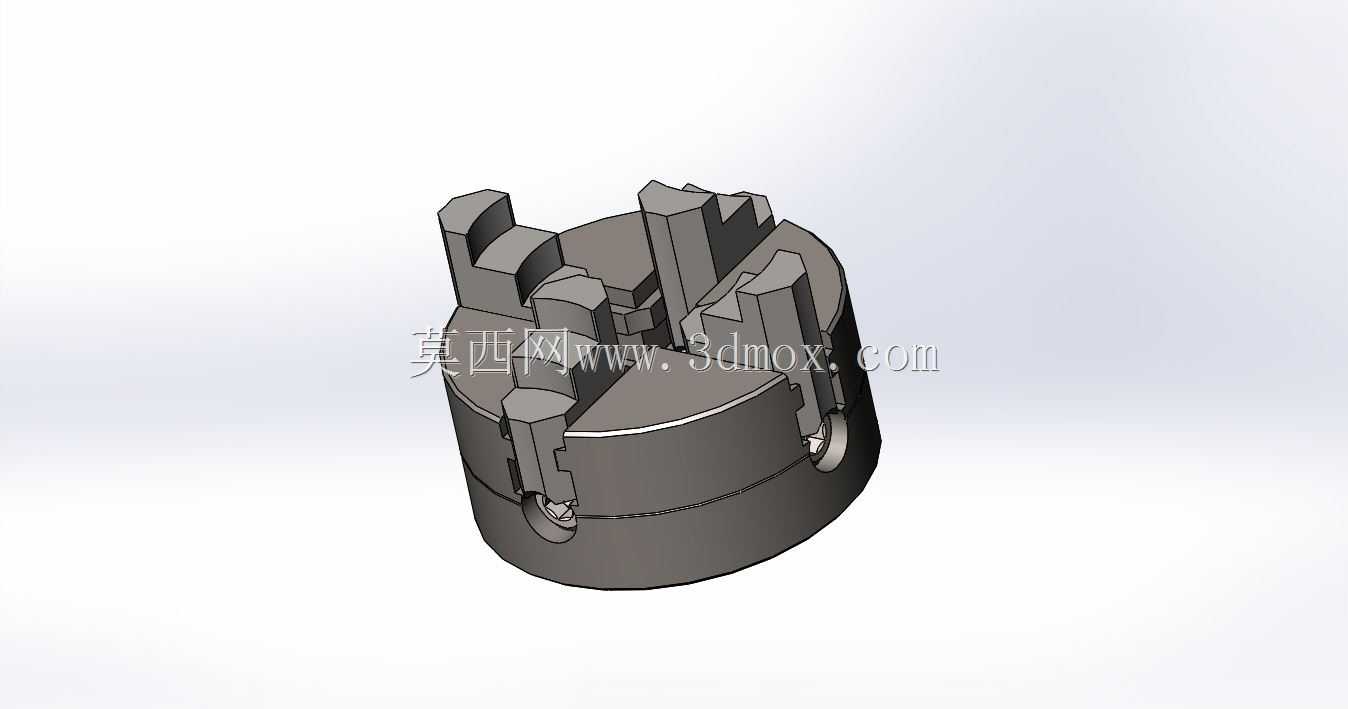

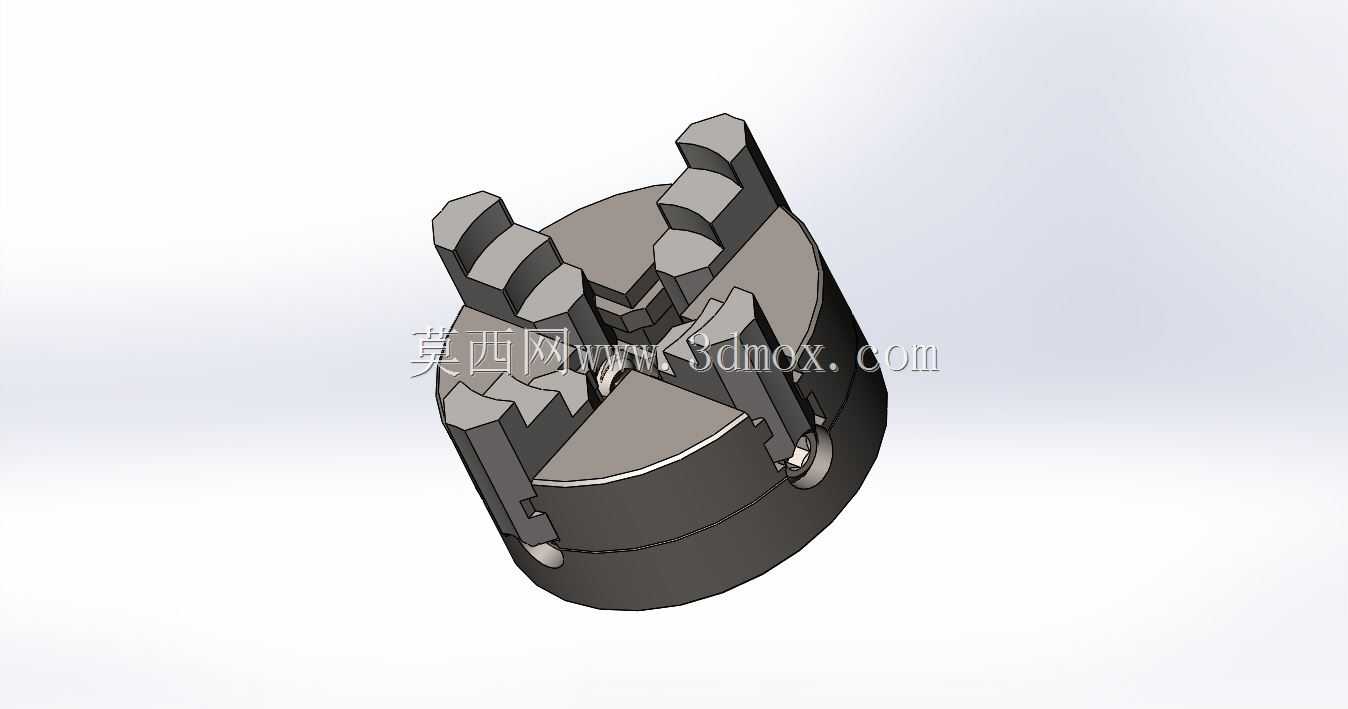

　　从结构设计逻辑来看，这款卡盘采用了四爪同步联动的基础结构，同时兼顾了三爪卡盘的自定心效率与四爪卡盘的异形件装夹适配性，四个卡爪沿盘体周向90度均匀分布，内部通过平面螺纹盘与卡爪底部的齿段啮合，当使用卡盘扳手转动盘体端面的驱动方孔时，平面螺纹同步带动四个卡爪沿径向做等距进给运动，无需逐个调整卡爪位置即可实现工件的快速定心，大幅缩短小批量零件加工时的装夹辅助时间。卡爪的夹持面做了阶梯式结构设计，不同阶梯段对应不同直径范围的工件装夹，既可以装夹实心棒料，也可以撑持带内孔的环形工件，拓展了单款卡盘的装夹覆盖范围。

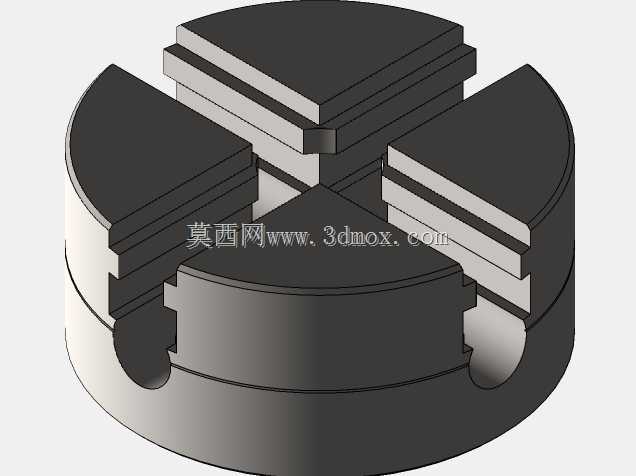

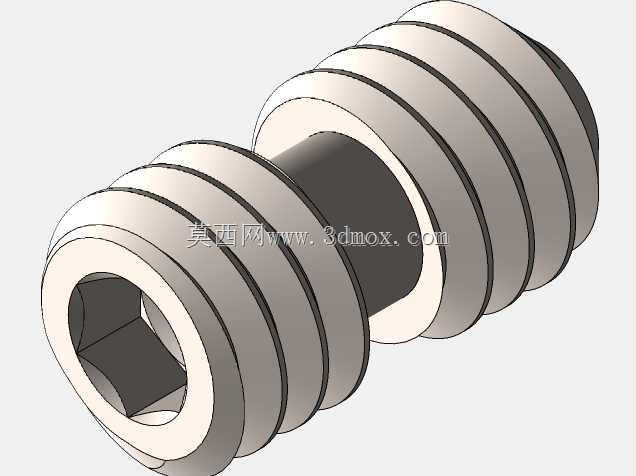

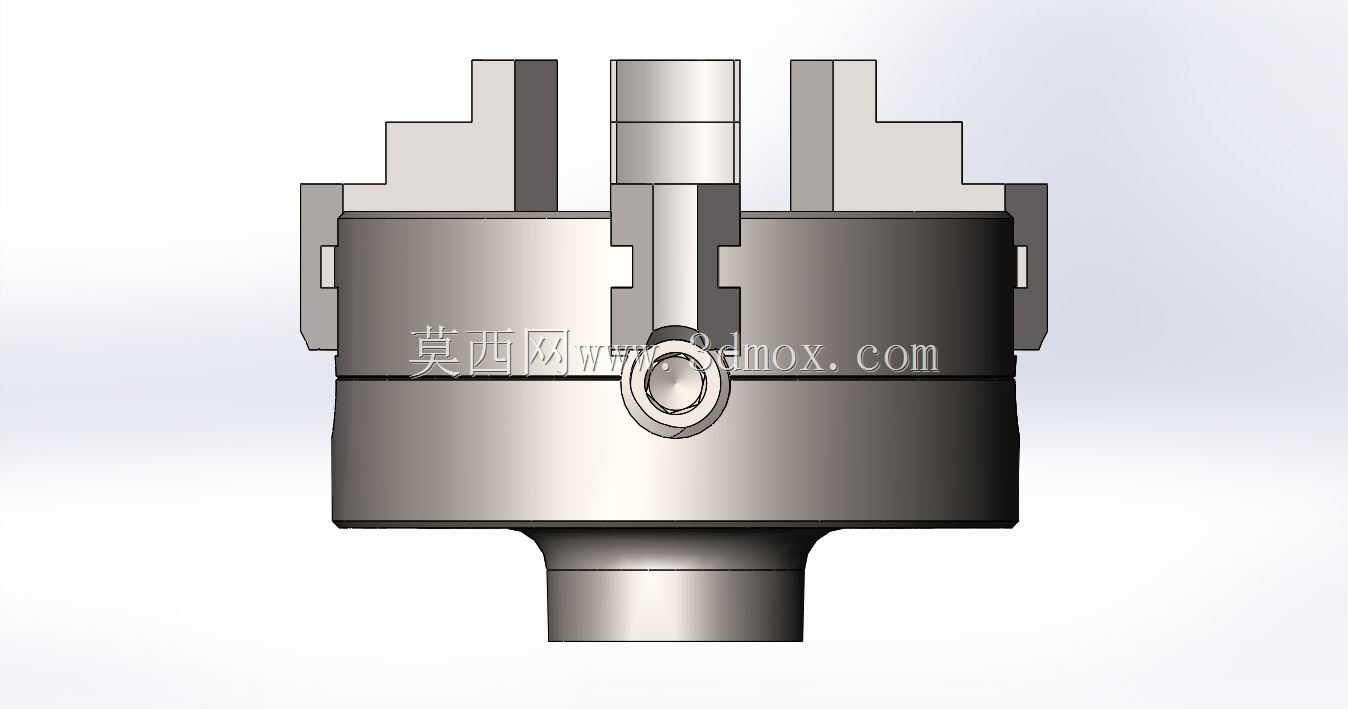

　　盘体主体采用圆柱形回转结构设计，背部设置与设备主轴连接的定位止口，止口的同轴度公差严格控制在0.01mm以内，保证卡盘安装到主轴后整体回转中心与主轴轴线重合，避免装夹后工件出现偏心跳动。盘体侧面均匀分布的锁紧孔，用于卡盘与主轴法兰的紧固连接，安装时需按照对角顺序逐步拧紧连接螺钉，避免盘体安装应力导致的回转精度损失。卡爪与盘体的导轨配合面采用了小间隙滑动配合设计，既保证卡爪径向移动的顺畅度，又能控制配合间隙带来的定心误差，在长期反复装夹使用后，可通过调整卡爪与导轨的镶条补偿磨损量，延长卡盘的整体使用寿命。

　　在实际加工应用场景中，这款小尺寸四爪卡盘尤其适合小型精密零件的加工，比如钟表零件、小型精密轴类件、微型接插件坯件的加工装夹，相比同尺寸的三爪卡盘，四个卡爪的夹持点更多，装夹薄壁类小型工件时可以分散夹持力，减少工件装夹变形，同时对于截面为方形、六边形的小型坯件，四个卡爪可以均匀贴合工件轮廓，装夹稳定性远优于三爪结构。设计过程中针对微型卡盘的受力特点，对卡爪根部的应力集中位置做了圆弧过渡处理，避免满负荷夹持时卡爪出现断裂风险，平面螺纹的齿形参数也做了优化，增大螺纹啮合接触面积，降低长期使用后的螺纹磨损速率，保证卡盘长期使用后的定心精度保持性。

　　从安装边界尺寸来看，这款卡盘的总厚度控制在适配小型主轴的尺寸范围内，安装后不会因为卡盘厚度过大导致主轴悬臂过长，影响加工时的整体刚性。卡爪完全缩回时的最小夹持直径可以覆盖毫米级细棒料，完全张开时的最大夹持直径匹配盘体的外径尺寸，不会出现卡爪伸出过量导致的刚性不足问题。在日常使用维护中，每次装夹工件前需要清理卡爪导轨缝隙内的切屑与切削液残留，避免切屑卡入配合间隙导致卡爪移动卡滞，定期向导轨配合面注入少量润滑脂，保证卡爪移动的顺畅性，同时避免配合面出现锈蚀。对于需要加工非回转对称小型零件的场景，这款卡盘也可以通过单独微调单个卡爪的进给量，实现偏心工件的装夹找正，兼顾自定心快速装夹与单爪可调的灵活性，填补了小型加工场景下微型精密卡盘的选型空白。
