安费诺方形法兰8芯航空插座结构设计

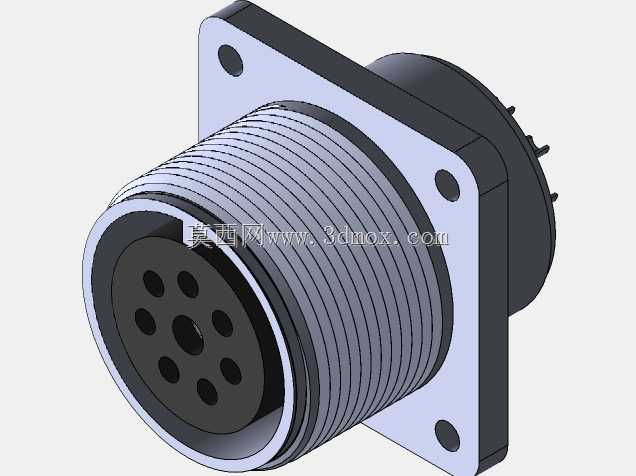

　　这款8芯法兰安装式圆形电连接器，是工业电气互联场景里常用的面板固定型接插部件，常见于各类工业控制柜、户外机电设备、检测仪器、移动工程机械的电气线路对接环节，主要作用是实现多回路控制信号或者小功率动力线路的快速插拔连接，同时依靠自身的密封与机械锁紧结构，保障对接后的线路在存在振动、轻微粉尘、常规温湿度变化的工况下保持稳定导通，避免出现接触不良、松脱断开的问题。从结构设计逻辑来看，这款连接器采用方形法兰作为安装基准，法兰盘上预留了四个对称分布的安装通孔，安装时可以直接从设备面板外侧将插座本体穿入预留的安装孔位，在面板内侧使用标准紧固件穿过法兰孔完成锁紧固定，这种安装方式的定位精度可控，安装后整体抗侧向载荷能力更强，

　　不会因为反复插拔操作导致插座在面板上出现移位、偏转的问题。插座的插合端采用外螺纹结构，配套的插头对接后可以通过螺纹旋合实现轴向锁紧，相比直插式卡扣结构，螺纹锁紧的抗振动松脱能力更出色，适合在存在持续振动的移动设备、重型机械上使用，不会因为设备运行过程中的持续震动导致接插部位松脱断电。接触件部分采用8芯圆周排布的布局，中心位置预留了定位孔位，插合时可以通过中心定位结构实现精准对位，避免插合过程中出现插针歪折、接触件错位的问题，8个接触孔均匀分布在中心定位结构的外围，每个接触件之间都设置了绝缘隔离结构，避免相邻回路之间出现信号串扰、绝缘击穿的问题，适配常规工业控制信号、低压小功率动力回路的传输需求。插座本体的外壳采用金属材质加工，

　　表面做了氧化防护处理，既可以提升外壳的耐磨、抗腐蚀能力，也能实现良好的电磁屏蔽效果，降低外界电磁干扰对内部传输信号的影响，适合在存在复杂电磁环境的工业现场使用。从安装边界尺寸来看，方形法兰的对角安装孔距、插座本体的穿板直径、插合端的螺纹规格都符合MS系列军标连接器的通用尺寸规范，选型替换时可以直接匹配同规格的插头部件，不需要额外修改设备面板的安装开孔尺寸，降低设备维护、部件替换的改造成本。建模过程中，对法兰安装面的平面度、插合端面的同轴度、接触件安装孔的位置度都做了符合实际加工精度的还原，每个接触孔的深度、内径尺寸都按照实际产品的公差要求做了对应设置，外螺纹部分的牙型、螺距也完全匹配标准锁紧螺纹的参数，

　　能够直接用于设备面板的装配干涉检查、接插动作模拟验证，帮助结构设计人员在整机设计阶段就确认连接器的安装空间是否充足，和周边的线束、结构件是否存在干涉问题，避免后期打样阶段出现安装空间不足、接插操作空间不够的问题。在实际设备选型应用中，这类连接器常被用在设备的外部电源接入、外接传感器信号传输、分体式设备之间的控制线路对接等位置，依靠法兰固定结构实现和设备壳体的牢固结合，插合面的密封结构可以阻挡日常使用中的飞溅水滴、粉尘进入连接器内部，保障接触件的导通稳定性，相比普通的接线端子排，这种插拔式连接器可以大幅提升设备的组装、维护效率，不需要在拆装设备时逐根拆线接线，只需要旋开锁紧螺母就可以完成线路的分离，大幅降低现场维护的操作难度。建模时还还原了外壳表面的防滑滚纹结构，在手动旋合对接插头时，这个滚纹结构可以增加手部和外壳之间的摩擦力，即便是手上沾有少量油污也可以顺利完成旋合操作，不会出现打滑的问题。法兰盘和插座本体的衔接位置做了圆角过渡处理，既可以避免安装时锐角边缘划伤操作人员、割破线束保护层，也能降低应力集中，提升法兰部位的结构强度，在反复插拔受力的情况下不会出现法兰根部断裂的问题。
