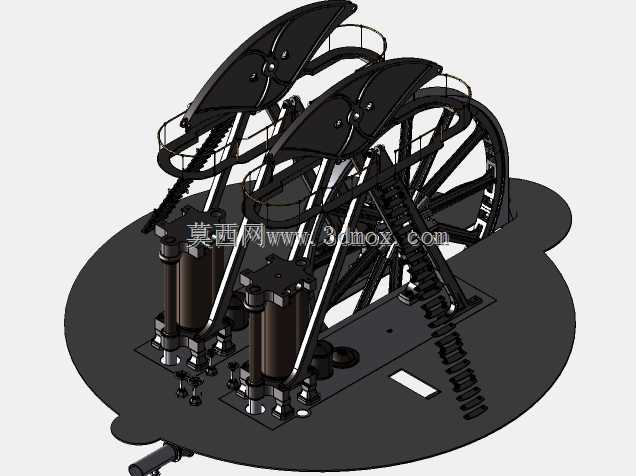

百年纪念款科利斯蒸汽动力机组结构

　　这套蒸汽动力结构的设计还原，核心围绕早期固定式工业动力输出场景展开，在电力尚未普及的工业生产阶段，这类大型蒸汽机组是工厂整线的动力核心，可通过天轴、皮带传动系统同时驱动多台生产设备，覆盖纺织、机械加工、粮食加工等多个需要稳定旋转动力输出的生产场景，区别于小型移动式蒸汽动力装置，这类固定式机组追求长周期运行稳定性与动力输出平顺性，是第一次工业革命后期大型工厂的核心动力源。从结构功能来看，机组采用双立式汽缸布局，搭配Corliss式配气机构，相比早期滑阀配气的蒸汽机组，配气正时调节精度更高，蒸汽进排气损耗更低，能在较低蒸汽压力下维持稳定的扭矩输出，大直径辐条式飞轮是整套结构的关键储能不能件，可抵消曲柄连杆机构往复运动带来的转速波动，

　　让输出轴的旋转动力更平顺，避免带载工况下出现转速忽高忽低的问题，同时飞轮本身也作为传动轮使用，可直接挂接传动皮带向生产线输送动力。设计过程中优先还原机组的实际安装逻辑，整套设备采用落地式安装，底部为异形铸铁安装基座，基座上预留了汽缸定位槽、轴承座安装位、爬梯固定点，安装时需要预先在厂房地面浇筑匹配的混凝土基础，通过地脚螺栓将基座牢牢固定，避免机组大重量部件运行时产生偏移或共振；汽缸部分采用立式双缸对称布局，两个汽缸的曲柄相位呈90度布置，可保证曲轴在任意旋转角度都有至少一个汽缸处于做功冲程，彻底消除单缸蒸汽机的启动死点，无需额外盘车机构即可顺利启动。配气机构的联动杆系全部布置在汽缸顶部，通过偏心轮与曲轴联动，

　　自动控制进排气阀的开闭时机，顶部的弧形护罩既可以防护联动杆系避免杂物卡滞，也能作为日常巡检的操作平台，配套设置了简易护栏与爬梯，方便运维人员定期检查配气机构磨损情况、加注润滑脂。从安装边界尺寸来看，整套机组的横向跨度由大直径飞轮决定，安装时需要在飞轮侧预留足够的皮带传动空间，同时在机组操作侧预留巡检通道，基座的异形轮廓是为了避让底部的蒸汽管路、冷凝水排放管路，安装时需要提前匹配管路走向，避免基座与预埋管路产生干涉。结构建模过程中，所有运动副的配合间隙都参考早期固定式蒸汽机的实际装配公差，曲柄连杆与曲轴、活塞的连接采用滑动轴承配合，保证长期运行的耐磨性能，所有外露的连接螺栓都采用对应年代的方头螺栓结构，还原早期工业设备的结构特征，

　　爬梯与护栏的尺寸符合人工操作的人机工程要求，踏步间距、护栏高度都满足日常巡检的操作需求，不会出现运维人员操作时的空间干涉问题。这类大型蒸汽机组的动力输出端可根据实际生产需求匹配不同直径的传动轮，调整输出转速以适配不同设备的转速要求，双缸布局也让机组的负载适应能力更强，即使部分生产设备临时接入或断开，飞轮的储能作用也能维持转速稳定，不会出现明显的动力掉速问题。
