车床配套自定心滚花夹持支撑装置

　　在普通车床及小型数控车床的外圆滚花加工工序中，细长轴类工件的装夹刚性不足一直是影响加工质量的核心痛点——当工件悬伸长度超过直径三倍以上时，滚花轮施加的径向挤压力极易让工件产生弯曲变形，轻则导致滚花纹路深浅不均、乱纹，重则会让工件振颤引发崩刀，甚至造成工件飞出的安全隐患，这款自定心滚花架就是针对该类加工场景设计的配套支撑工装。

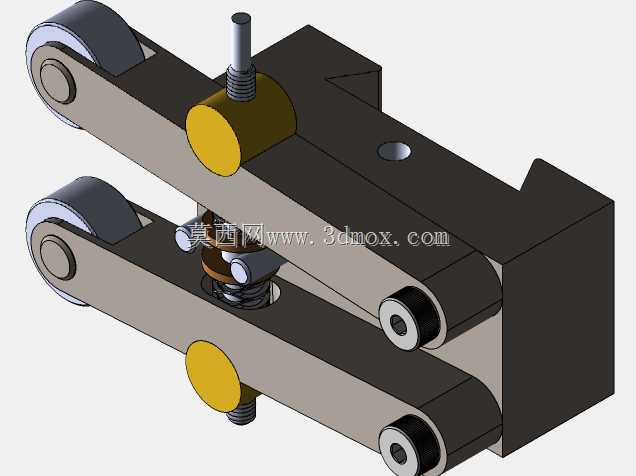

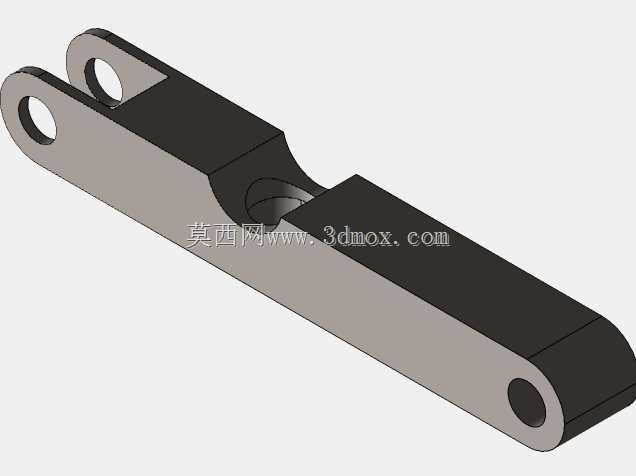

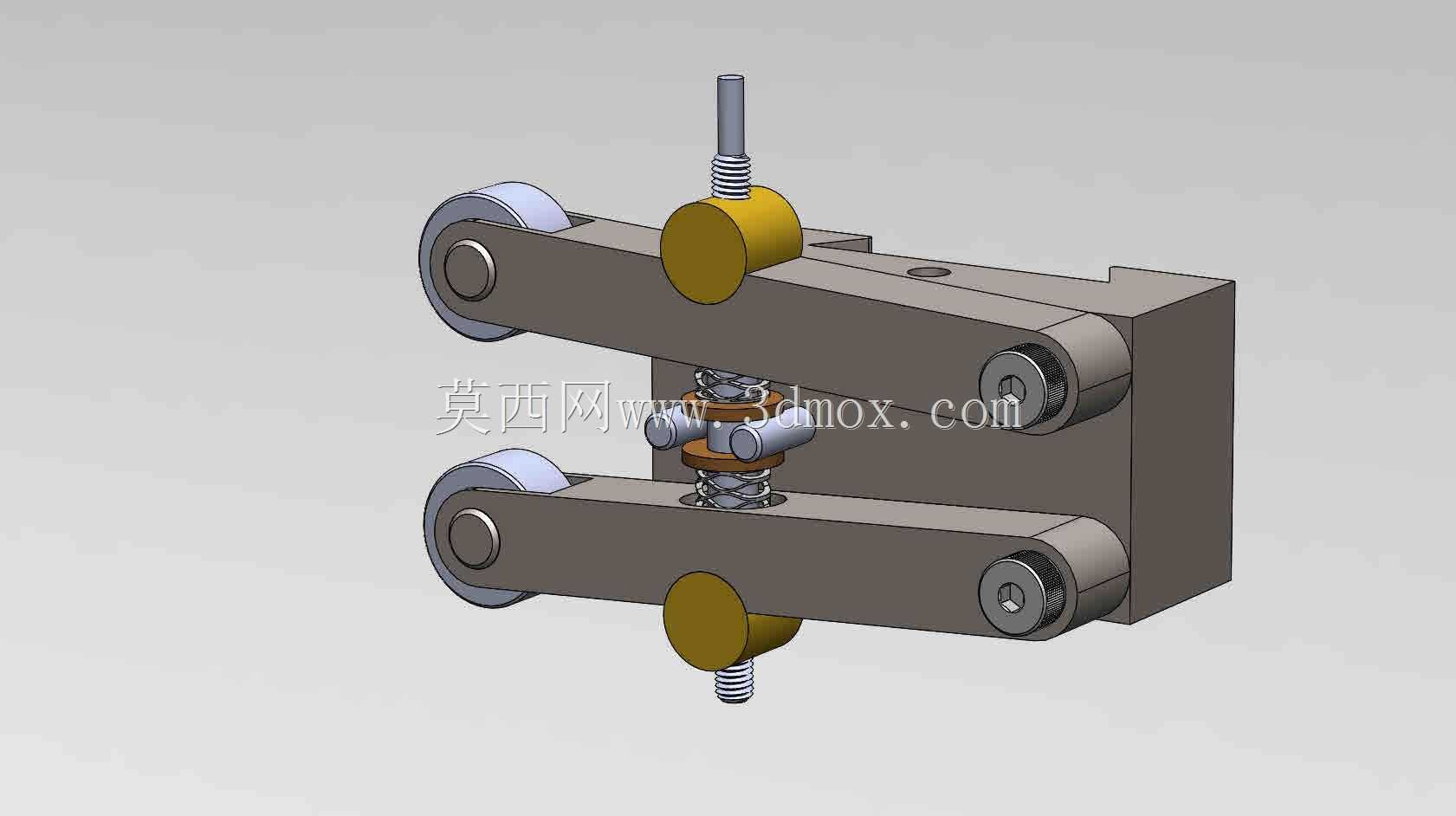

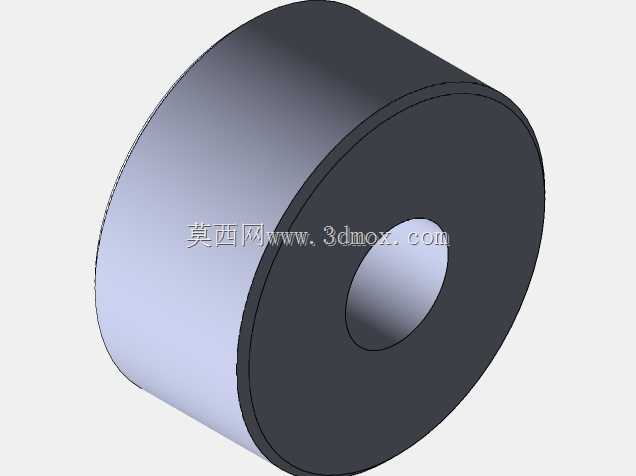

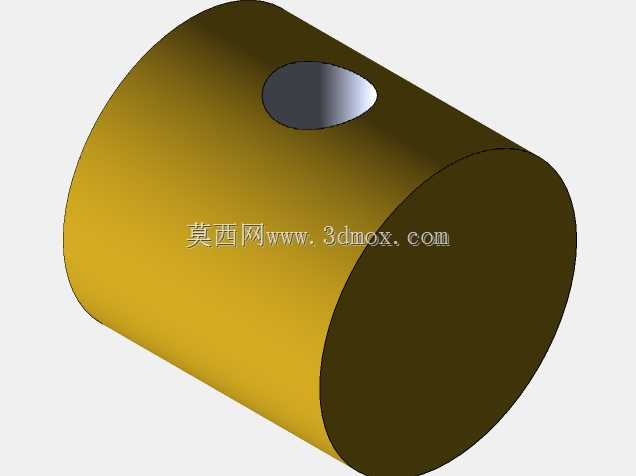

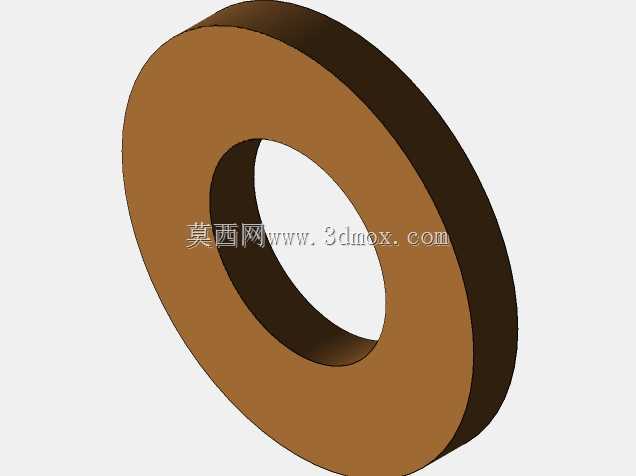

　　从结构功能来看，该装置采用对称双摆臂结构实现自定心动作，上下两个摆臂的铰接端通过同一安装基座固定在车床中拖板或者刀架侧装位置，摆臂的工作端安装有可自由转动的支撑滚轮，两个摆臂之间设置有复位弹簧与调节螺杆组件：弹簧始终提供向内的收拢预紧力，让两个支撑滚轮始终贴合工件外圆表面，调节螺杆则用于调整摆臂的初始张开量，适配不同直径区间的轴类工件，当滚花刀对工件施加径向挤压力时，上下滚轮会同步对工件形成对称的支撑反力，完全抵消滚花加工带来的径向载荷，从根源上避免工件的弯曲变形与振颤。

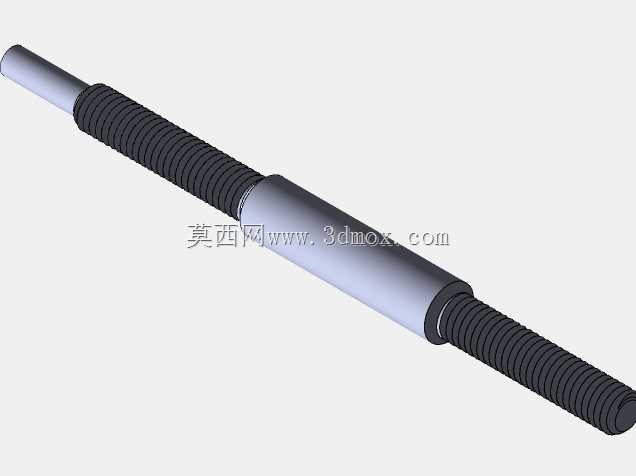

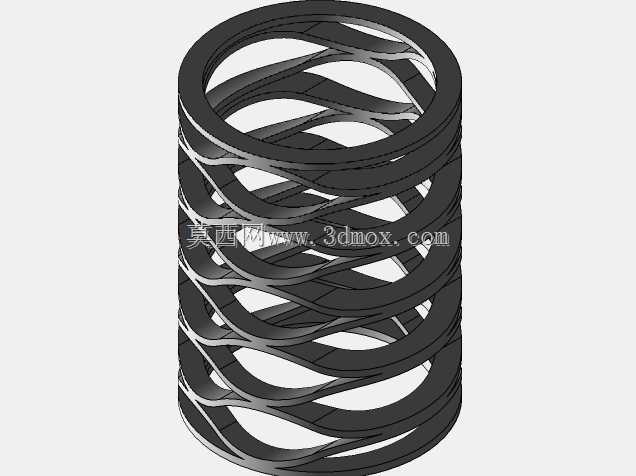

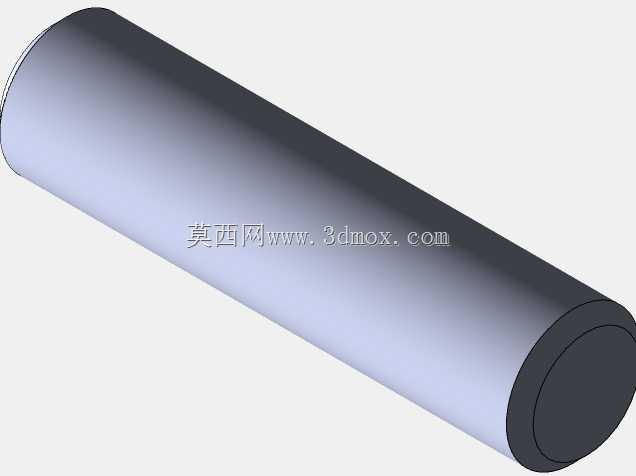

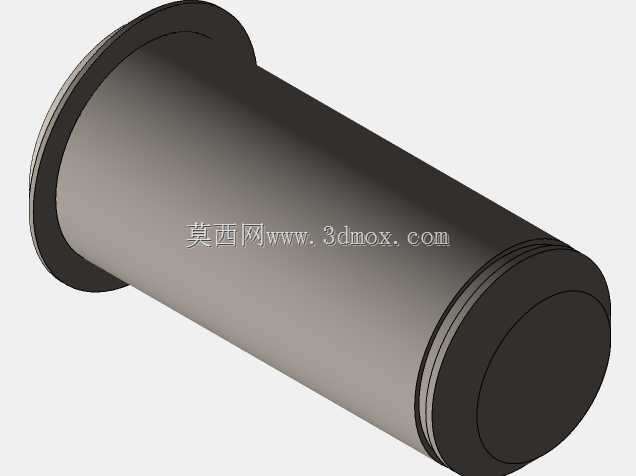

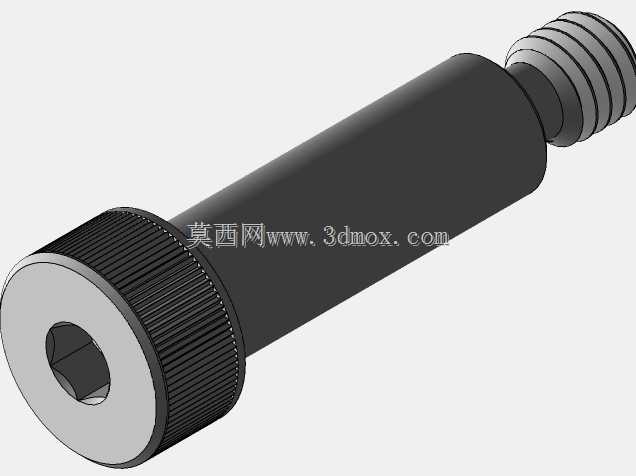

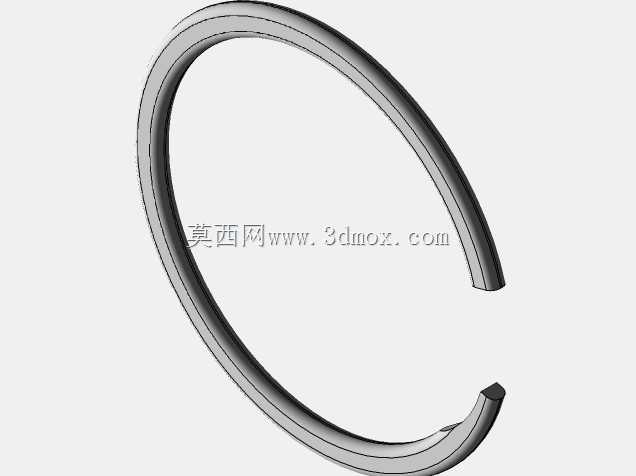

　　设计层面上，该装置的核心思路是利用平行四边形铰接机构的等距摆动特性，保证上下滚轮的对称中心始终与机床主轴中心保持重合，不需要针对不同直径的工件反复调整支撑中心高度，只要将基座的安装基准面与机床导轨找正固定后，整个直径适配区间内都能自动保持定心精度，大幅减少工序辅助调整时间。摆臂与基座的铰接位置采用耐磨销轴配合铜套的结构，长期往复摆动也不会出现过大的配合间隙，保证支撑刚性；支撑滚轮采用GCr15轴承钢淬火处理，表面硬度达到HRC58-62，工作面做精磨处理，粗糙度控制在Ra0.8以内，既可以减少与工件表面的滑动摩擦，避免划伤工件已加工表面，也能承受滚花加工时的大载荷冲击，不会出现压痕或者过早磨损。调节螺杆采用细牙螺纹设计，螺距1mm，配合锁紧螺母可以实现摆臂张开量的精细调整，适配直径范围覆盖8mm到60mm的常规轴类滚花加工需求，复位弹簧采用65Mn弹簧钢绕制，经过回火定型处理，长期使用不会出现弹力衰减，保证滚轮始终能稳定贴合工件表面。

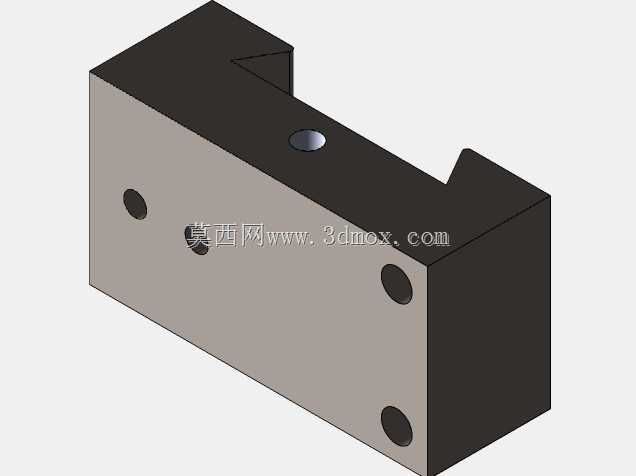

　　安装边界方面，该装置的基座采用标准化的侧装结构，安装面设置有两个平行的T型槽螺栓过孔，孔距为45mm，可以直接适配大多数普通车床刀架的侧装螺纹孔位置，也可以通过压板固定在中拖板的T型槽上，基座的总厚度为32mm，安装后不会与刀架上的滚花刀、车刀发生运动干涉；摆臂完全张开时的最大外轮廓宽度为142mm，完全收拢时宽度为58mm，安装时只要保证基座的支撑中心与主轴中心的高度差控制在±0.05mm以内，就能保证全行程范围内的自定心精度。装置整体的纵向长度为110mm，安装后不会超出中拖板的行程范围，在车削加工过程中可以跟随拖板做纵向进给，全程对工件的加工位置附近形成随动支撑，不管是直纹滚花还是网纹滚花加工，都能保证纹路的均匀一致性，同时将滚花加工的切削速度上限提升30%左右，不会因为振颤问题限制加工效率。

　　实际使用过程中，该装置不需要额外的动力源，完全依靠机械结构实现自定心跟随，维护成本极低，日常使用只需要定期给铰接销轴位置加注润滑油，检查支撑滚轮的转动灵活性即可，除了滚花工序之外，也可以用于细长轴的车削、抛光工序的辅助支撑，通过更换不同型面的支撑滚轮，还可以适配六角棒、四方料等非圆截面工件的加工支撑，拓展性较强。
