1/4-40规格目视式蒸汽水位测量装置

　　这款目视式水位测量装置，主要适配低压蒸汽发生类设备的液位直读观测需求，在小型蒸汽锅炉、蒸汽发生器、蒸馏设备、工业熨烫设备等需要实时监测储水腔体液位的场景中应用广泛，操作人员无需借助二次仪表，直接通过装置的透明观测段就能判断腔体内实际水位高度，及时判断补水时机，避免干烧、满溢等运行故障。

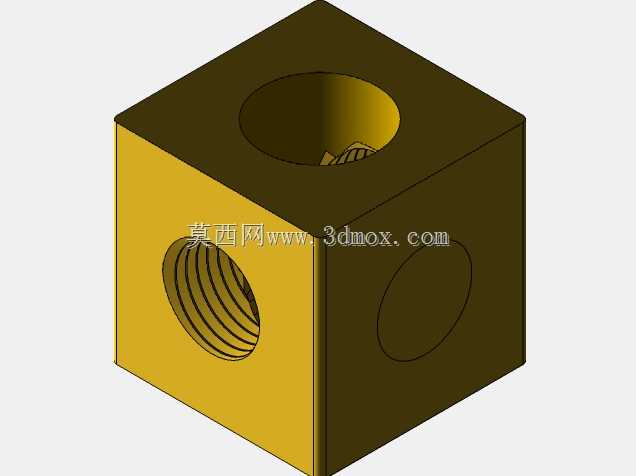

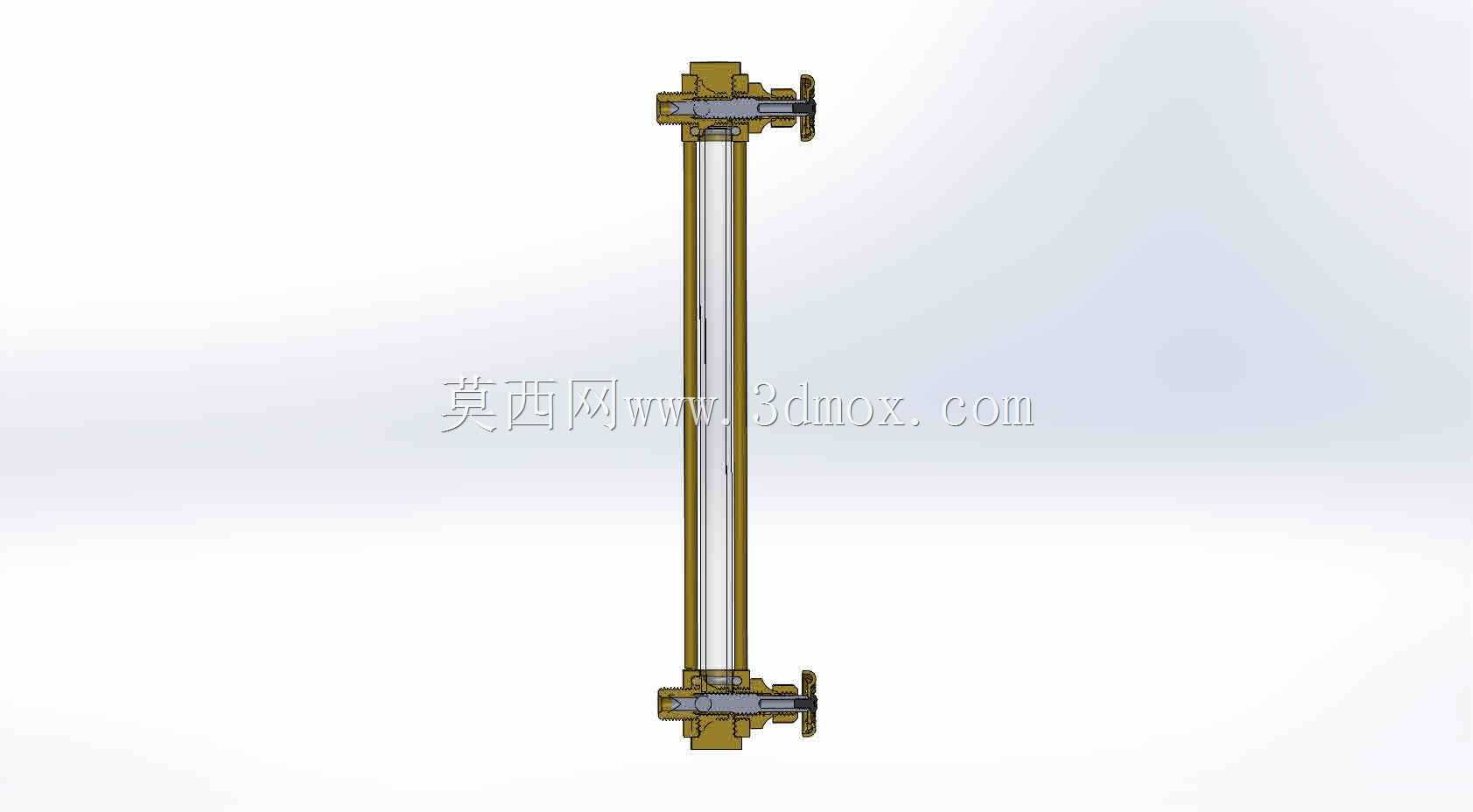

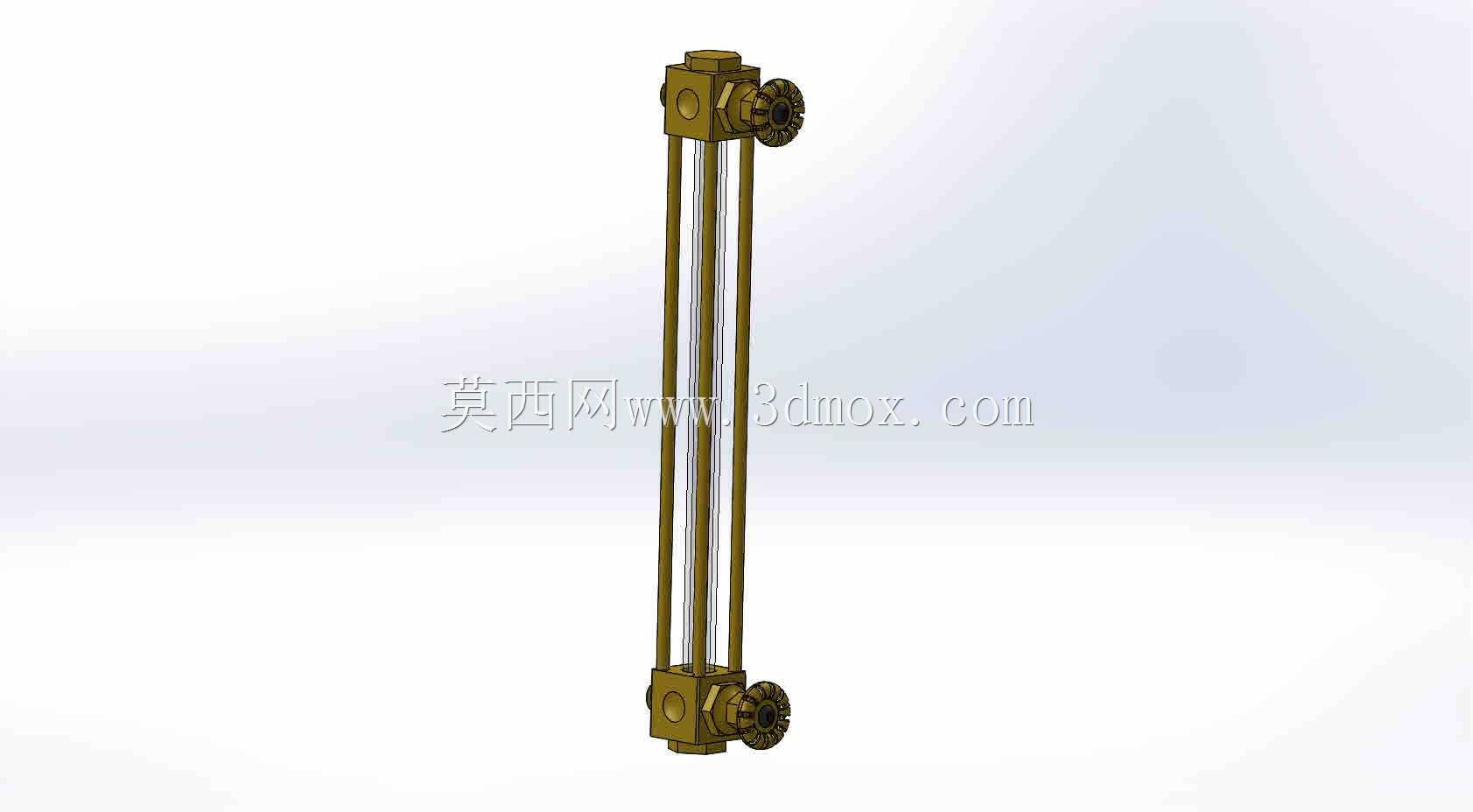

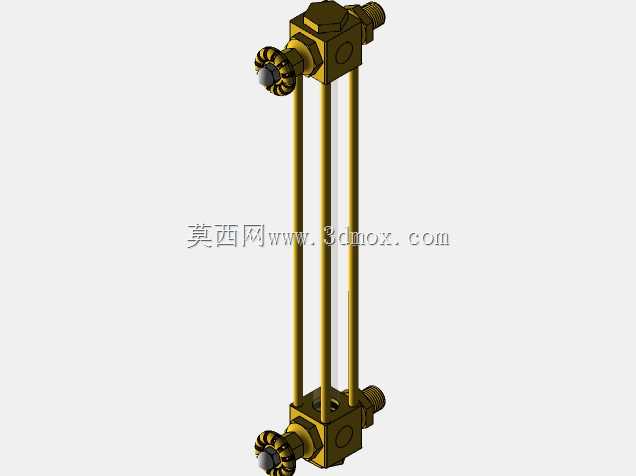

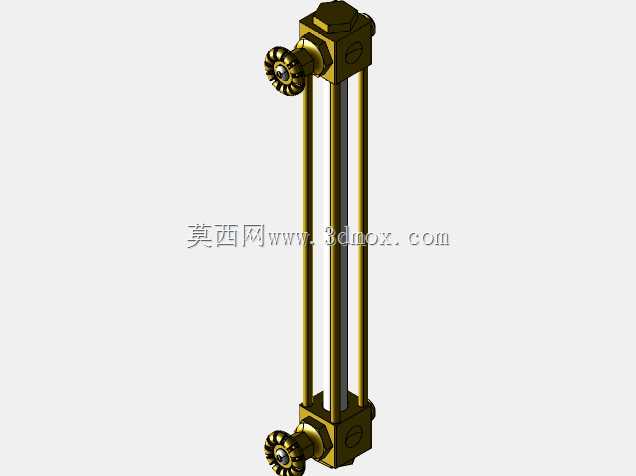

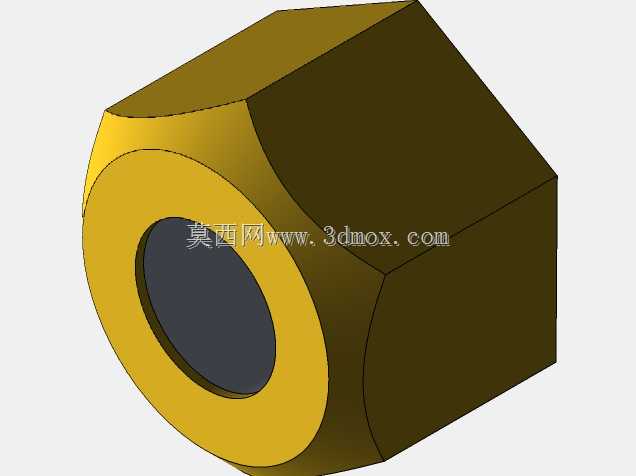

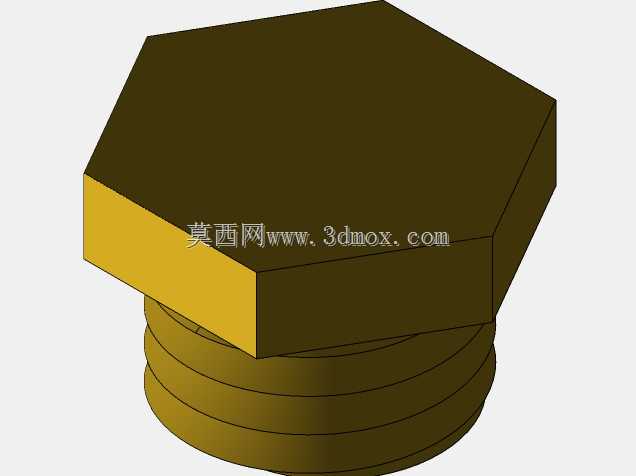

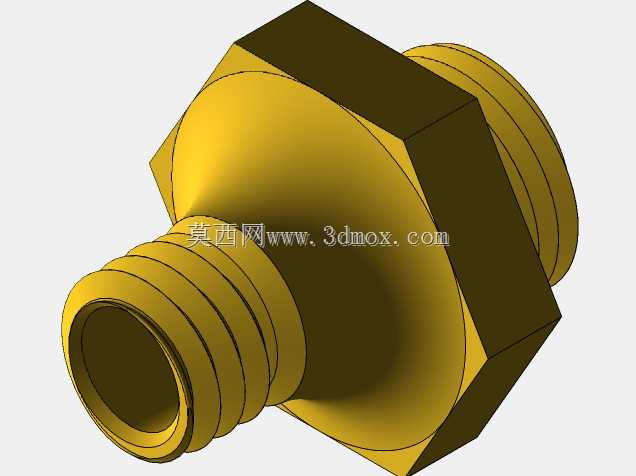

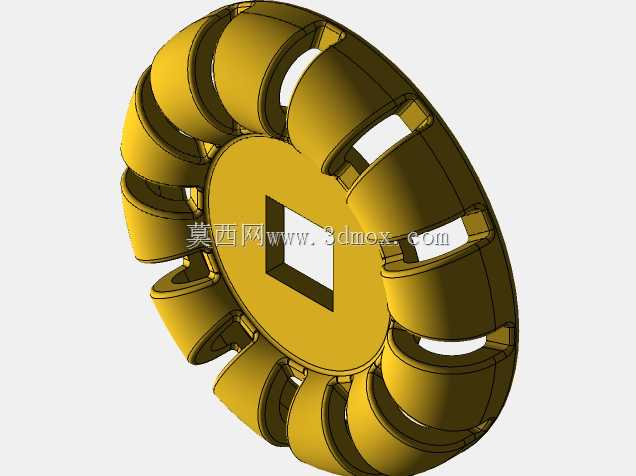

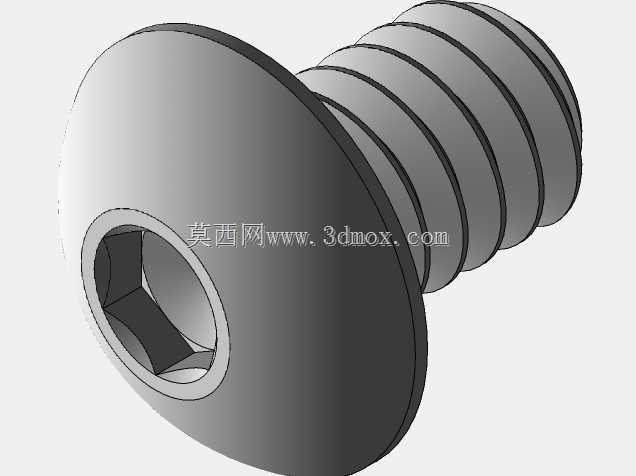

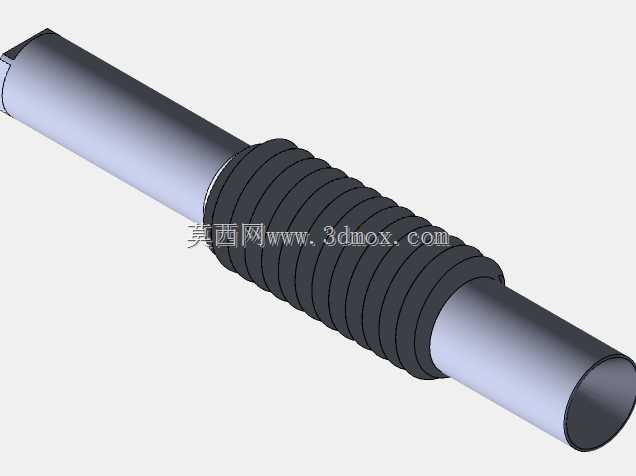

　　从结构设计来看，装置采用上下两端法兰式连接结构，上下两个金属接头分别对应设备汽相、液相接口，中间段为平行布置的多根透明耐温耐压玻璃管作为观测通道，这种多管平行设计相比单管结构，抗外力冲击能力更强，即使单根玻璃出现意外破损，剩余通道仍能短时间维持密封，降低突发泄漏风险，同时多管形成的宽幅观测面，能让操作人员从不同角度清晰看到管内液位分界，减少观测盲区。上下接头处均集成了截止阀结构，配套的手轮可在需要检修、更换玻璃管组件时，单独切断设备与水位计的连通通路，无需排空整个设备腔体的介质，大幅降低维护工作量。接头内部设计有阻尼缓冲结构，能避免设备内介质波动时，水位计内液位出现剧烈晃动，保证观测数值稳定准确。

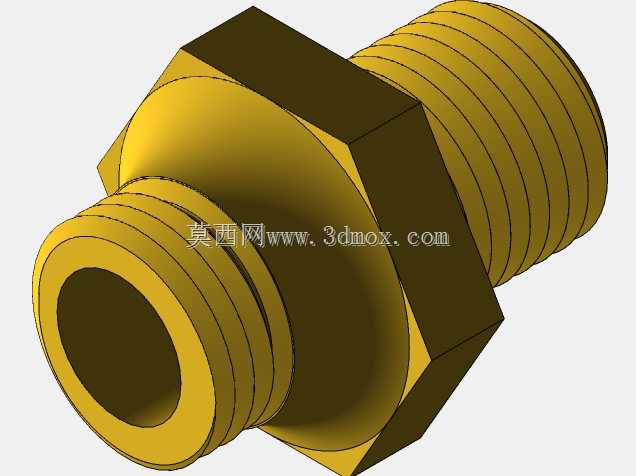

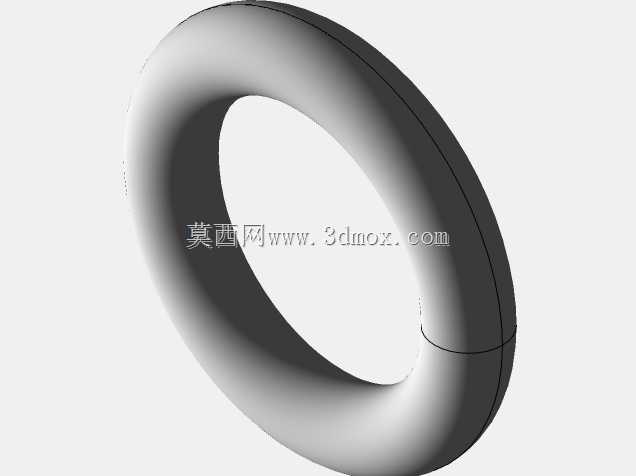

　　设计过程中，首先要明确安装边界尺寸，这款1/4-40规格的产品，上下连接端的中心距对应常规小型蒸汽设备的标准接口间距，连接螺纹采用通用管螺纹规格，可直接替换同规格的传统板式水位计，无需对设备原有安装位进行二次加工。观测段的长度经过匹配设计，刚好覆盖设备的安全水位区间，最低可见位置对应设备最低安全水位线，最高可见位置对应最高警戒水位线，操作人员无需额外对照刻度，就能快速判断水位是否处于正常运行区间。金属主体部分采用黄铜材质锻造成型，材质本身耐蒸汽腐蚀、导热性适中，不会因为局部温差过大导致玻璃管连接处出现应力开裂，所有与介质接触的密封面均采用耐温耐蒸汽腐蚀的密封垫片，长期在高温蒸汽环境下运行不会出现密封失效泄漏。

　　在实际安装使用时，需要保证装置整体处于垂直安装状态，上下接口与设备腔体的连通管不能出现缩径、堵塞情况，保证汽相、液相的压力传导顺畅，这样才能让水位计内的液位与设备内部实际液位保持一致。日常巡检过程中，可定期通过上下端的冲洗阀对玻璃管内壁进行冲洗，避免长期运行后水垢附着在玻璃内壁影响观测清晰度。相比带信号输出的远传液位传感器，这种直读式水位计结构简单、可靠性高，不需要供电就能工作，不存在电子元件老化、信号漂移的问题，在很多对可靠性要求高、不需要远程信号传输的小型蒸汽设备上，是不可替代的液位监测部件。建模过程中，对玻璃管与金属接头的配合间隙、手轮的操作空间、法兰连接的螺栓孔位都做了1:1的还原，可直接用于设备装配干涉检查、安装模拟以及维护培训场景，结构细节完全符合实际工业产品的装配公差要求，没有多余的简化结构，能直观展现产品的装配关系与工作原理。
