户外便携折叠式烧烤架钣金结构设计

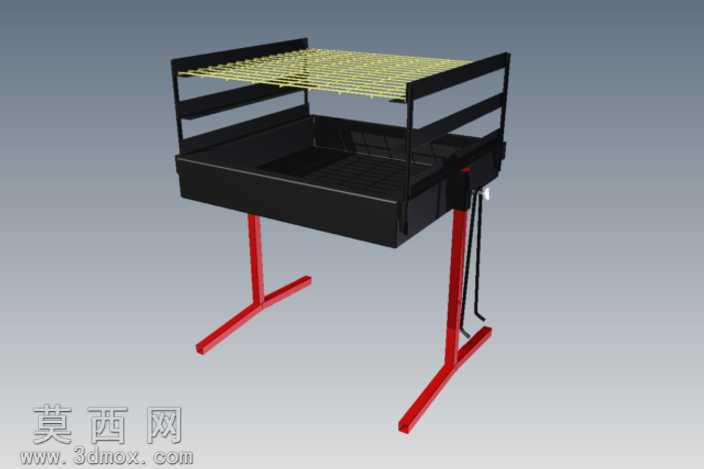

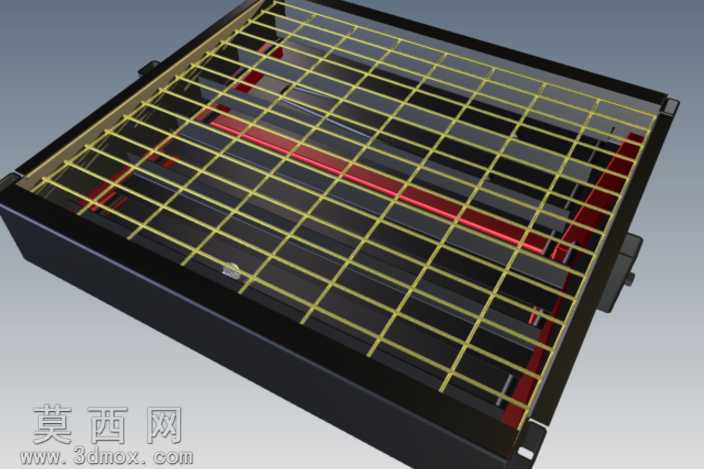

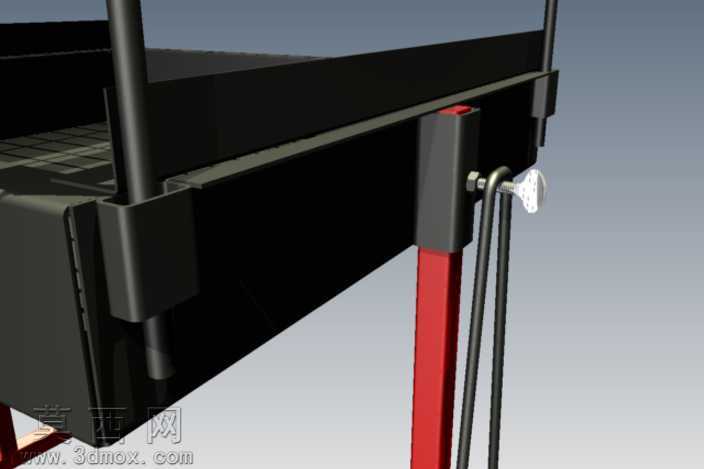

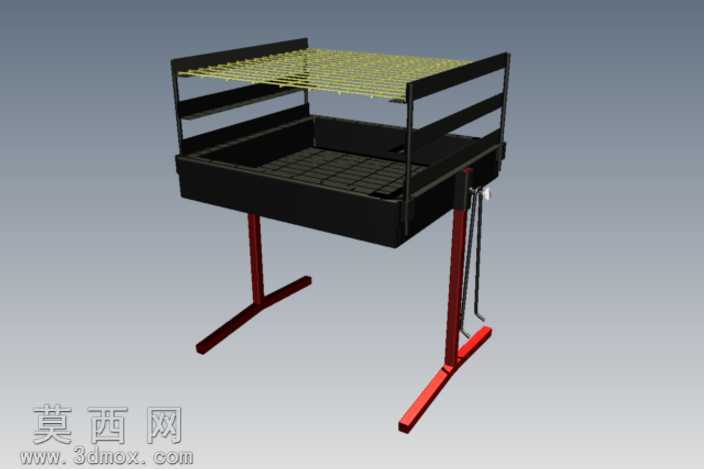

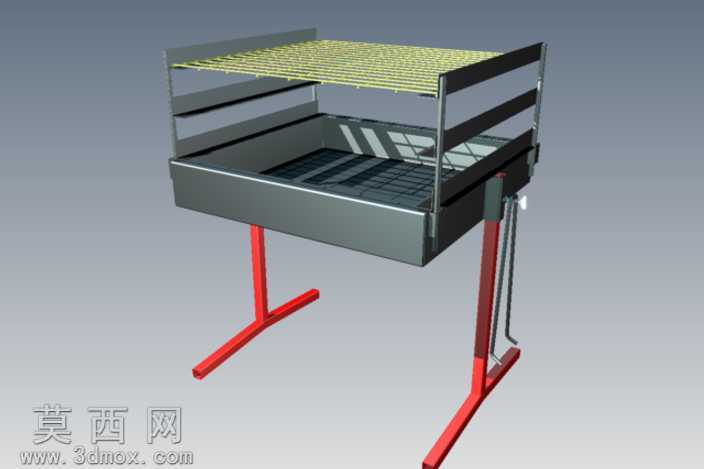

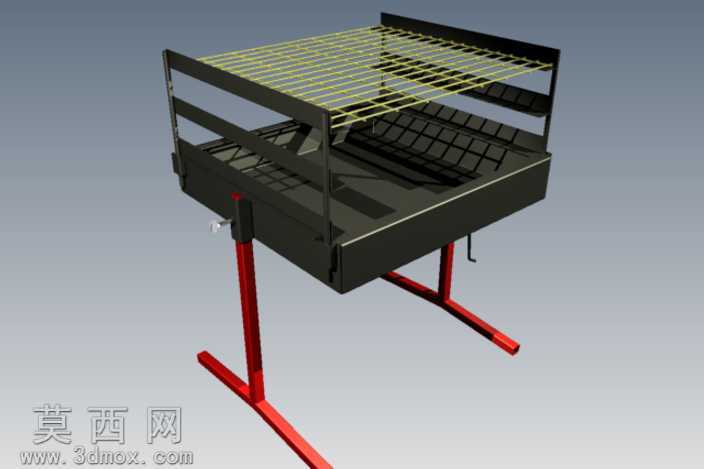

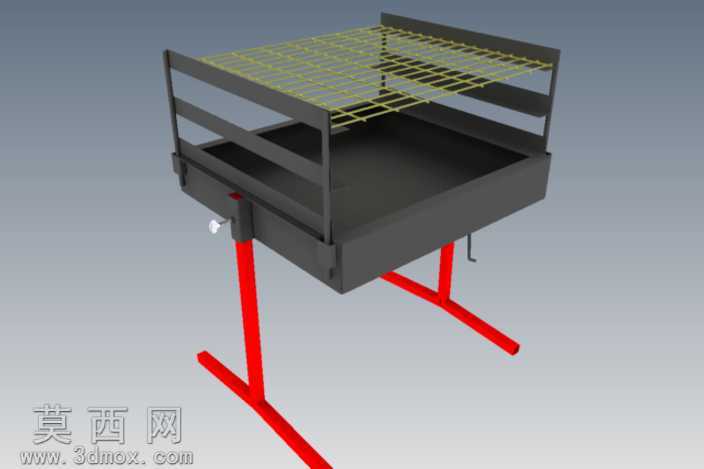

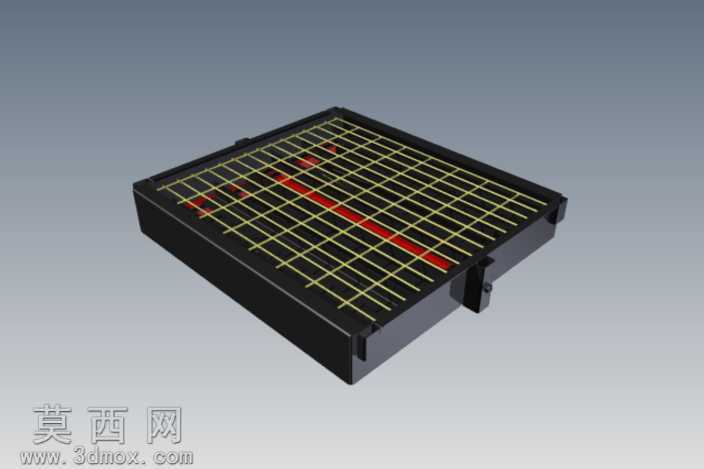

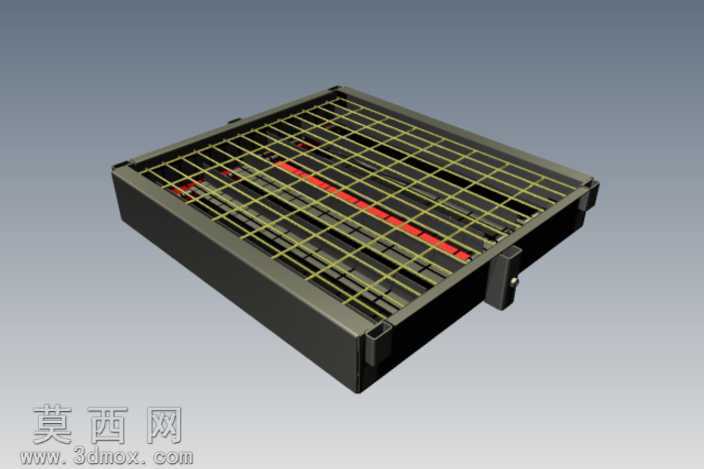

本作品为户外使用的便携式烧烤架三维建模成果，整体采用钣金工艺作为核心设计方向，建模阶段严格遵循钣金加工的工艺特性，对每一块板材的折弯半径、止裂槽位置、装配公差都做了精准的参数化设定，确保模型可直接导出用于钣金下料、折弯成型的生产加工。模型整体分为上部烧烤网组件、中部炭槽承托结构、下部折叠支撑支架三个核心模块，上部烧烤网采用等距栅格结构建模，栅格间距经过反复调整，既保证烧烤时食材的承托稳定性，避免小块食材掉落，又能让炭火热量均匀向上传递，同时预留了足够的排烟间隙，减少烧烤过程中的油烟淤积。中部炭槽采用围边折弯的钣金结构设计，槽体内部设置了分层承托结构，可根据烧烤需求调整炭盘高度，适配不同食材所需的烤制温度，槽体侧边预留了通风缺口，保证炭火燃烧时的氧气供给，让炭料燃烧更充分，减少不完全燃烧产生的烟气。下部支撑支架采用可折叠的金属支腿结构，支腿与主槽体通过铰接结构实现连接，建模时对铰接位置的转动间隙做了合理预留，保证支腿展开时支撑稳定，收纳时可完全贴合槽体底部，大幅缩小收纳体积，支腿底部做了加宽的防滑支撑脚设计，提升户外不平整地面放置时的稳定性，避免使用过程中出现侧翻风险。渲染阶段对不同部件做了差异化材质赋予，烧烤网部分采用耐高温的金属网材质，还原金属栅格的通透质感与金属光泽；炭槽主体采用哑光黑色耐高温金属材质，模拟高温喷涂的表面处理效果；支撑支腿采用醒目的红色耐高温烤漆材质，既提升产品的视觉辨识度，也还原户外五金产品的表面工艺特性。整体设计围绕便携户外使用场景展开，在保证结构强度满足烧烤承重需求的前提下，尽可能简化结构、压缩收纳体积，兼顾实用性与便携性，所有装配关系都经过干涉检查，确保各部件运动过程中无碰撞、无卡滞，完全符合实际产品的装配与使用逻辑。
