面板安装式密封USB接口插座三维结构

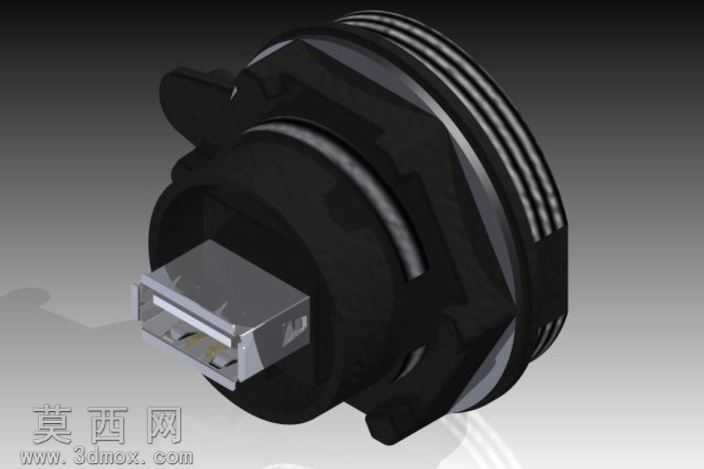

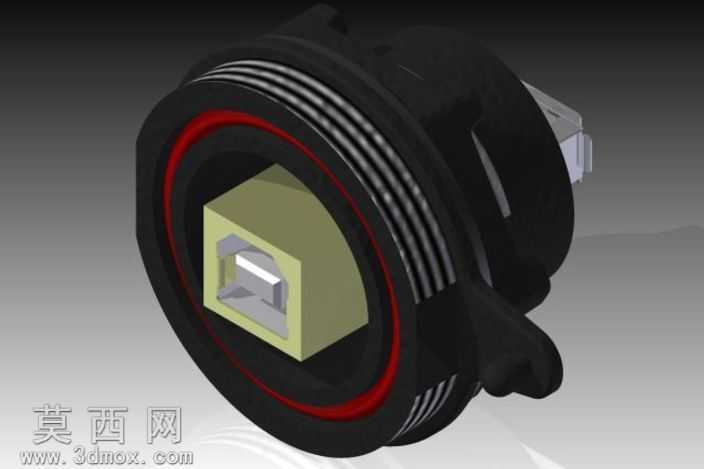

本作品为面板安装型密封USB插座的三维参数化模型，建模过程严格遵循工业接插件的实际生产尺寸规范，首先通过草图绘制勾勒出插座前端USB公端适配接口的轮廓尺寸，精准还原标准USB接口的内部弹片卡位、金属屏蔽壳的壁厚与倒角结构，保证接口对接的尺寸公差符合通用USB协议的物理规范。主体外壳部分采用旋转凸台与多步拉伸切除结合的方式建模，还原外壳外侧的多道环形密封槽结构，该结构用于安装橡胶密封圈，实现面板安装后的IP级密封防护效果，建模时对密封槽的槽宽、槽深、圆角过渡都做了精准参数化设定，可直接适配标准规格的O型密封圈。插座侧面的防转定位卡扣采用拉伸加拔模处理，还原卡扣的倾斜导向面与卡位凸台结构，保证插座嵌入面板安装孔后可实现周向防转与轴向限位，避免使用过程中出现松动转动的问题。外壳尾部的线缆引出部位做了锥形过渡建模，还原密封尾部的压线结构，可配合防水格兰头实现线缆端的密封防护。材质渲染环节，前端金属接口部分赋予磨砂镀镍金属材质，调整反射率与粗糙度参数模拟真实接插件金属壳的哑光金属质感，外壳主体赋予黑色阻燃工程塑料材质，添加细微的颗粒纹理模拟注塑件的表面质感，环形密封槽位置单独赋予黑色橡胶材质，区分不同部件的材质差异。模型整体采用装配体层级构建，将金属内芯、塑料外壳、密封卡位结构分为不同零件体，还原真实产品的装配逻辑，各部件之间的配合间隙按照实际生产的装配公差设定，可直接用于面板开孔尺寸校核、密封结构验证、产品外观方案评审等场景，设计思路围绕工业场景下的密封防护需求，在保证标准USB接口通用兼容性的前提下，优化了面板安装的密封结构与固定方式，解决了普通USB插座无法在有水、粉尘的工业环境下外露使用的问题，模型所有特征均保留参数化历史，可根据实际使用需求调整安装直径、密封槽尺寸、接口深度等参数，快速衍生出不同规格的同系列密封USB插座模型。
