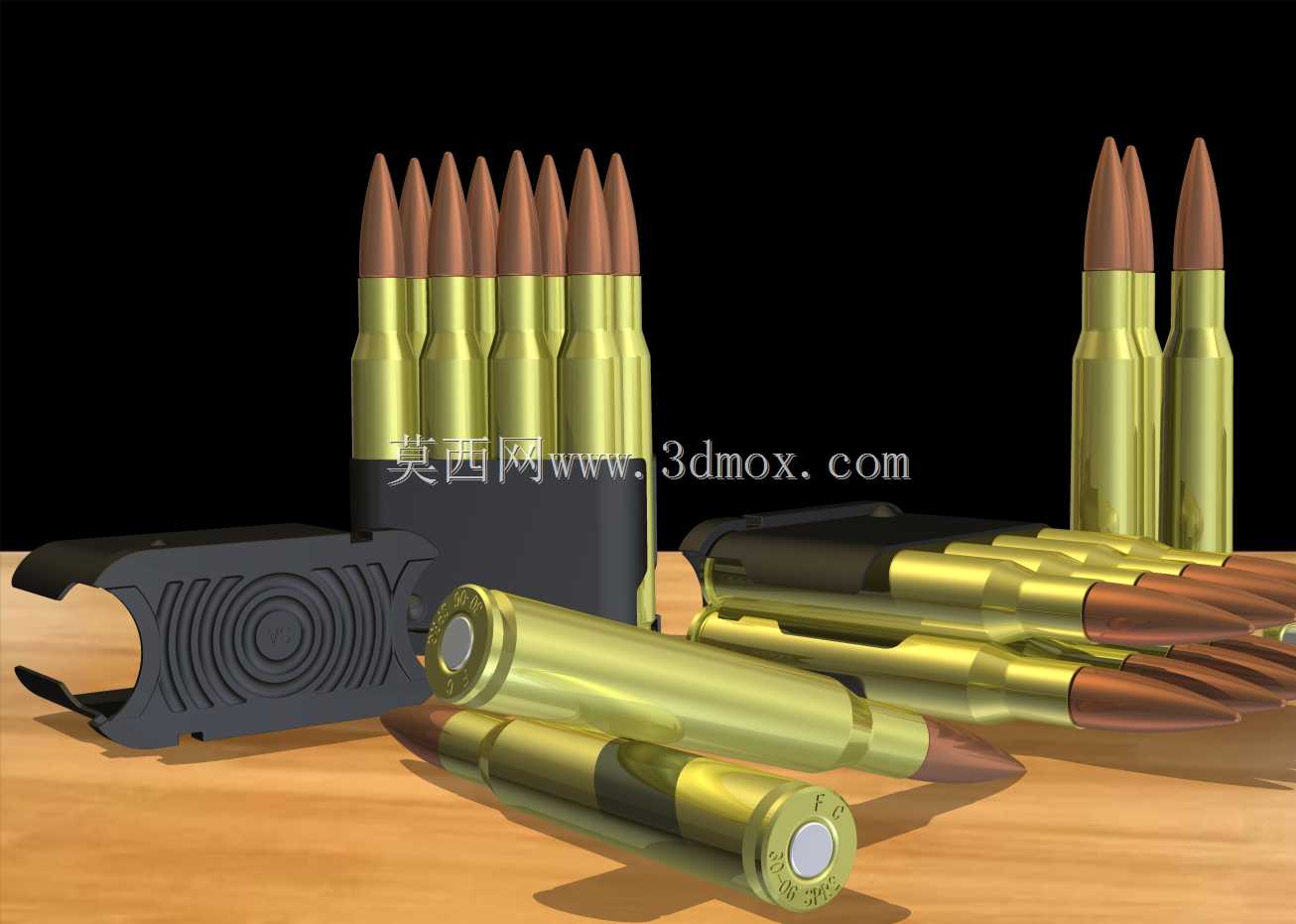

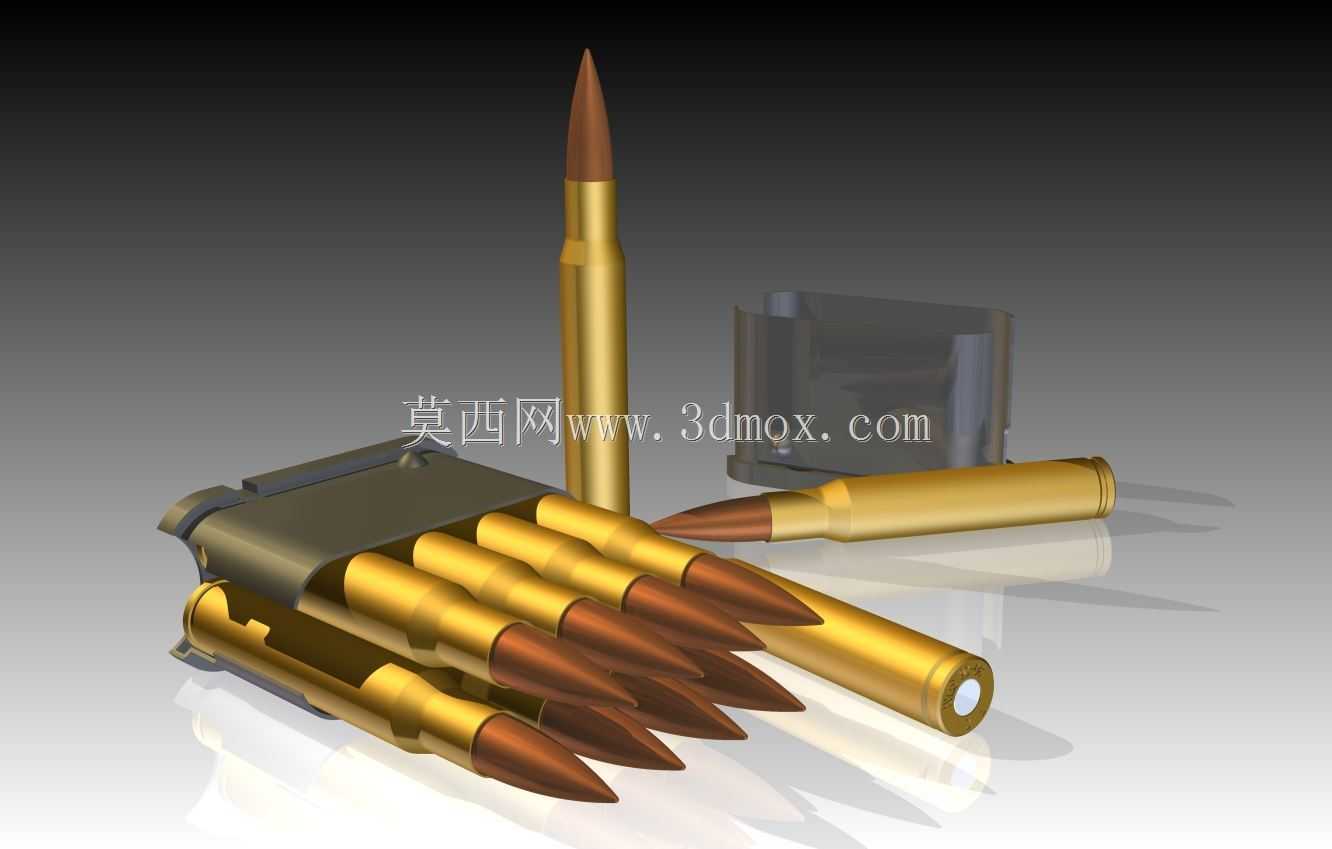

M1加兰德步枪用8发enbloc弹夹结构

　　在轻武器供弹系统的设计迭代中，漏夹这类供弹具的结构合理性直接决定了供弹可靠性与装填效率，本次呈现的M1加兰德步枪配套8发enbloc漏夹，是二战时期半自动步枪供弹结构的典型成熟设计，其结构逻辑至今仍在供弹具设计领域具备参考价值。从实际应用场景来看，该漏夹是M1加兰德半自动步枪的专属供弹承载部件，承担着将8发.30-06步枪弹规整排列、随弹药一同压入弹仓、在弹药打空后自动弹出弹仓提示换弹的核心作用，在实战场景中，士兵可直接将预装整夹弹药的漏夹一次性压入弹仓，相比逐发装填的栓动步枪，装填速度提升数倍，直接支撑了M1加兰德步枪在二战中形成的火力优势。从功能特性来看，该漏夹采用双侧抱弹臂加底部承托的结构形式，

　　两侧的弧形抱弹臂通过自身弹性形变卡紧弹药的弹壳肩部与底缘位置，确保在携行、压弹过程中弹药不会从漏夹中脱落，同时抱弹臂的弧度完全匹配.30-06步枪弹的弹壳锥度，每发弹药在漏夹内的排列间隙经过严格计算，既保证弹药排列整齐不会出现错位，又能在推弹入膛过程中让弹头顺利沿抱弹臂导向进入弹膛，不会出现卡弹故障。漏夹底部的承托结构并非平面设计，而是带有适配弹仓托弹板的定位凹槽，当漏夹被压入弹仓后，托弹板会嵌入该凹槽内，确保漏夹在弹仓内的位置不会随射击震动发生偏移，每一次枪机后坐复进都能准确抓取最上方的一发弹药完成推弹动作，当最后一发弹药被推出漏夹后，漏夹失去弹药的支撑作用，两侧抱弹臂向内收拢，在托弹板的弹簧力作用下自动从弹仓上方的抛夹口弹出，

　　同时发出标志性的“叮”声，提醒射手弹药已经打空需要重新装填。从设计思路来看，该漏夹的设计完全服务于M1加兰德步枪的整体供弹逻辑，没有多余的冗余结构，整体采用薄钢板冲压成型工艺，生产效率极高，能够在战时大规模量产，冲压成型后的漏夹经过表面硬化处理，具备足够的结构强度，能够承受多次压弹、射击过程中的挤压与摩擦，不会轻易出现变形导致供弹故障。漏夹的两侧边缘做了卷边处理，既能够提升整体结构刚度，避免薄钢板边缘割手，又能在压弹过程中沿弹仓内壁的导向槽顺利滑入，不会出现卡滞。从外形尺寸与安装边界来看，该漏夹的整体宽度完全匹配M1加兰德步枪弹仓的内部宽度，压入弹仓后漏夹两侧与弹仓内壁之间留有极小的间隙，既保证漏夹能够顺利上下滑动，

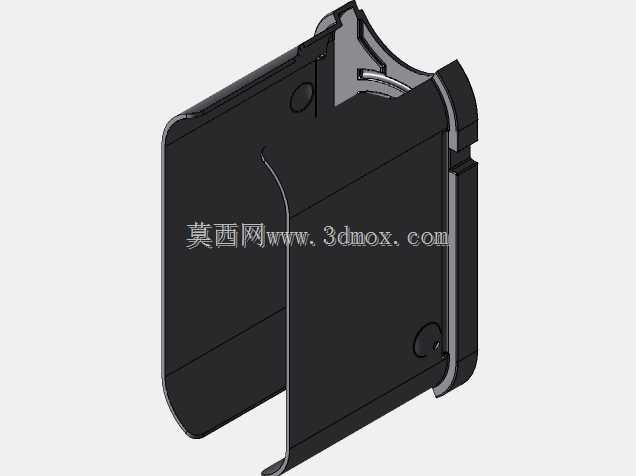

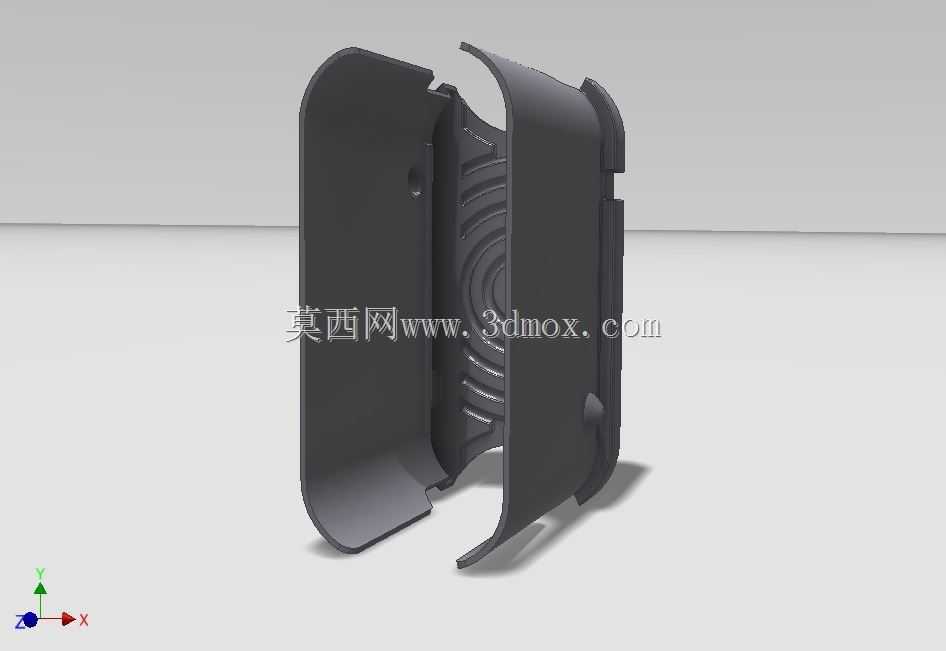

　　又不会出现横向晃动导致弹药错位，漏夹的整体高度与8发叠放的.30-06弹药总高度匹配，压入弹仓后漏夹顶部不会突出弹仓平面，不会影响枪机的正常往复运动，漏夹前后端的定位凸点与弹仓内的定位槽配合，限制漏夹在弹仓内的前后位移，确保每一发弹药的位置都与枪机推弹位置精准对齐。在三维建模过程中，这类供弹具的建模需要重点关注抱弹臂的弧度与弹性形变空间，不能将抱弹臂做成完全刚性的结构，要预留出弹药装入时的形变余量，同时每发弹药的定位卡槽位置需要严格按照弹药的实际尺寸进行匹配，确保虚拟装配过程中弹药与漏夹之间不会出现干涉，漏夹表面的冲压纹理、边缘的卷边结构都需要准确还原，才能真实反映该部件的实际生产工艺与装配关系，对于轻武器结构设计从业者而言，这类成熟供弹结构的三维模型，能够为供弹具的结构优化、新型供弹系统的原理验证提供可靠的参考依据，帮助设计者快速理解漏夹供弹的核心逻辑，规避供弹可靠性设计中的常见问题。
