1英寸带冷凝弯蒸汽压力表结构设计

　　在工业蒸汽管路系统中，压力参数的稳定监测是保障供热、工艺供汽系统安全运行的核心环节，这款1英寸规格的蒸汽测压仪表，主要适配小通径蒸汽支管、终端用汽设备的压力检测场景，常见于小型蒸汽灭菌设备、实验室供汽管路、小型化工反应装置的蒸汽支路，以及暖通空调系统的蒸汽末端点位。不同于普通液体、气体测压压力表，蒸汽介质具有高温特性，直接接触压力表内部的弹性传感元件会加速元件老化，甚至造成密封件失效、测量精度漂移，因此这款压力表配套设计了环形冷凝弯结构，蒸汽进入冷凝弯后会在弯管段自然冷却形成冷凝水液封，阻断高温蒸汽直接冲入表体内部，同时缓冲管路内的压力脉动，避免指针频繁抖动造成的传感部件疲劳损伤。从结构设计逻辑来看，表体采用径向安装结构，

　　表盘直径适配1英寸安装面板的开孔尺寸，表壳采用全包覆金属结构，正面为透明观测视窗，刻度盘清晰标注压力量程区间，指针通过中心轴与内部的弹簧管传感元件连接，当介质压力通过冷凝弯传递至弹簧管时，弹簧管产生弹性形变带动齿轮传动机构驱动指针偏转，直观反馈管路内的实时压力值。安装边界方面，压力表底部采用标准外螺纹连接接口，可直接与冷凝弯的上端内螺纹接口旋合，冷凝弯下端同样采用标准管螺纹接口，可直接拧入蒸汽管路的测压取压口，无需额外转接接头；环形冷凝弯的弯曲半径经过合理计算，既保证足够的冷凝存水容积，又控制整体安装空间占用，安装后整体外伸长度适配小空间管路的布局需求，不会与周边管路、阀件产生安装干涉。在实际选型应用中，

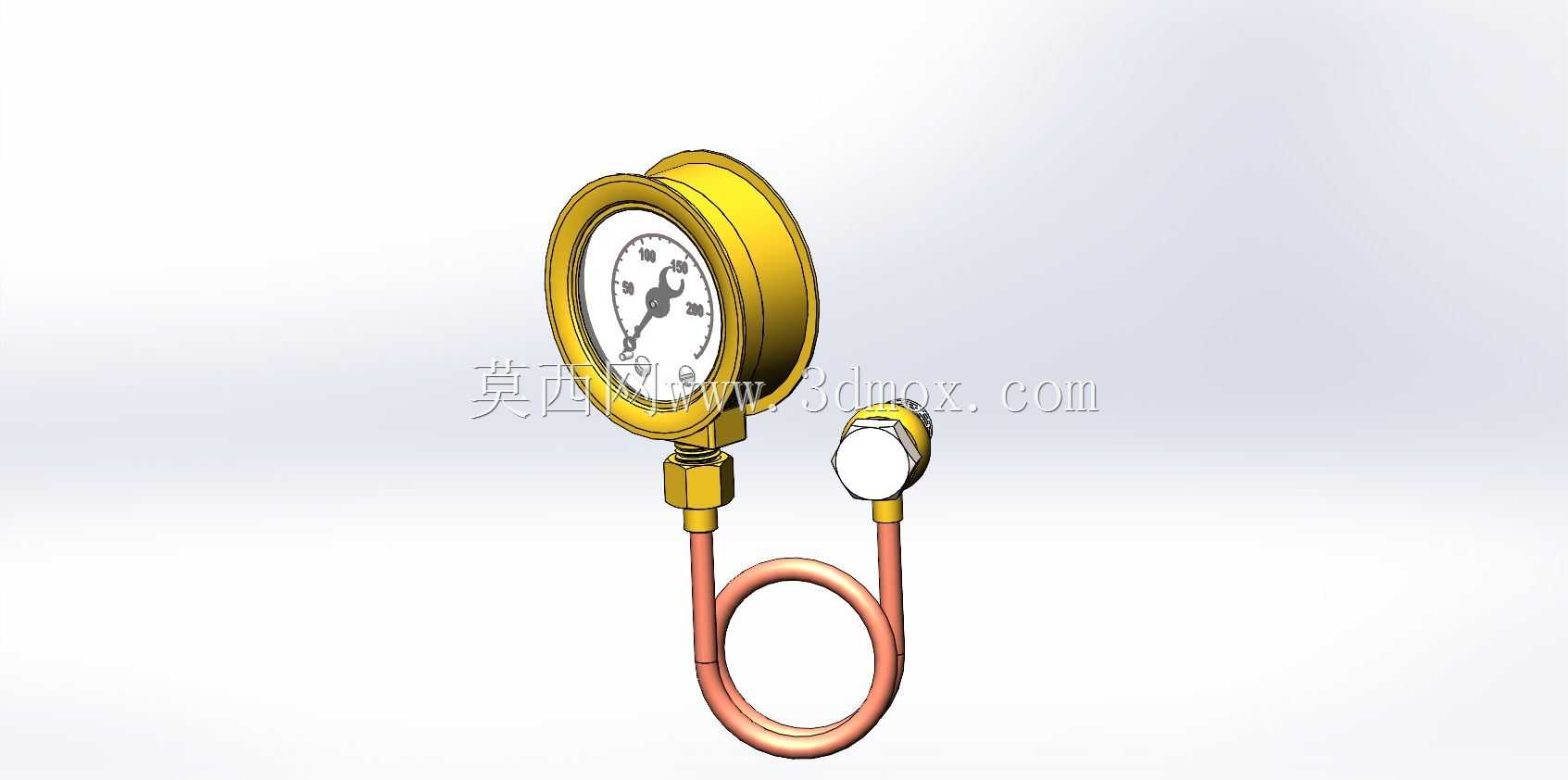

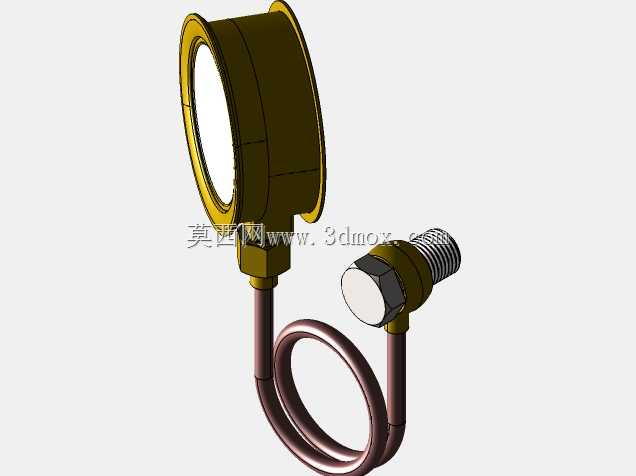

　　这款小规格蒸汽压力表特别适合安装空间局促的测压点位，相比大规格压力表，其整体重量更轻，对管路取压口的附加载荷更小，避免长期使用中因表体自重造成的螺纹接口渗漏问题。设计过程中针对蒸汽工况的特殊需求，对表体与冷凝弯的连接部位做了密封结构优化，采用金属密封配合耐高温密封填料，可耐受常规饱和蒸汽的工作温度，不会出现普通橡胶密封件长期高温下老化变硬导致的泄漏问题。冷凝弯采用紫铜材质加工，导热性能优异，可快速将高温蒸汽的热量散发到周边环境中，保证进入表体的介质温度处于压力表弹性元件的正常工作区间，延长仪表的整体使用寿命。从建模细节来看，模型完整还原了表盘刻度标识、指针结构、表壳的滚边密封结构、连接螺母的六角扳拧结构、冷凝弯的环形弯曲形态，

　　以及下端取压接头的螺纹结构，各部件的装配关系完全符合实际产品的装配逻辑，可直接用于管路系统的三维布局校验、安装干涉检查，也可作为教学演示模型帮助初学者理解蒸汽测压系统的冷凝缓冲原理。在实际工程应用中，这类带冷凝弯的蒸汽压力表安装时需要注意取压口的开孔位置，应当在蒸汽管路的侧面或者顶部开孔，避免管路内的冷凝水、杂质直接冲入测压管路造成测量误差，同时冷凝弯的安装方向应当保证环形段处于竖直平面内，确保冷凝水能够顺利存积在弯管段形成有效液封。日常运维中，这类压力表可通过旋接部位的拆卸更换，在不拆解主蒸汽管路的情况下完成仪表的校准与更换，降低运维过程中的蒸汽泄漏风险。相比不带冷凝弯的直连式压力表，这种结构的测压装置测量稳定性更好，长期运行的精度保持性更优，是小通径蒸汽管路测压点位的常用配置方案。
