车床车刀安装高度快速校准水平仪

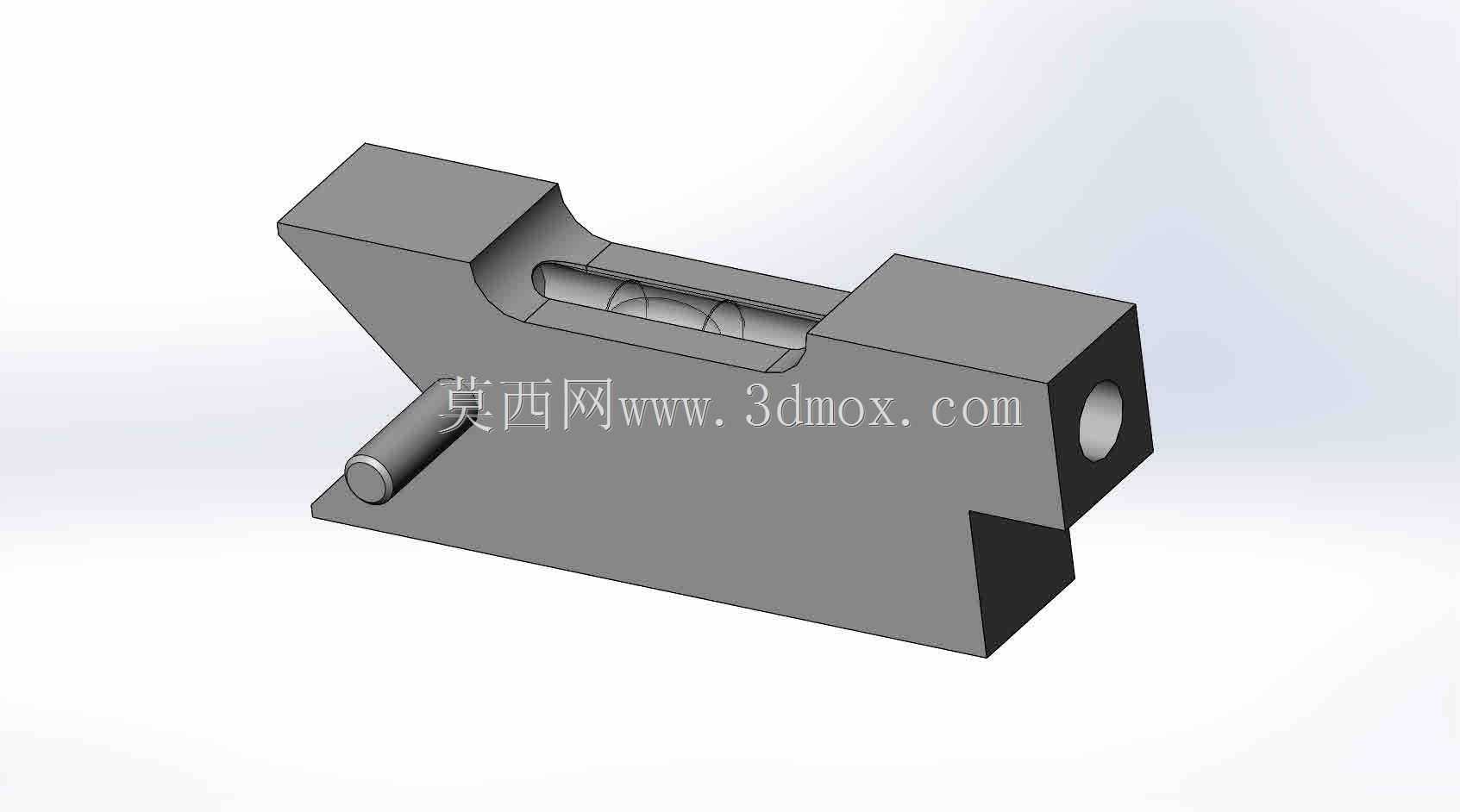

　　在普通卧式车床、数控车床的日常加工作业中，车刀刀尖与主轴回转中心的高度偏差是影响加工质量的核心因素之一。不少一线操作师傅都遇到过这类问题：车刀装高了，车削端面时中心会残留凸台，甚至会顶崩刀尖；装低了，刀具实际工作前角变小，切削阻力陡增，容易出现扎刀、让刀，加工外圆时还会产生锥度误差，薄壁件加工时变形量也会明显上升。传统的对刀方式要么靠尾座顶尖对齐刀尖，要么拿钢直尺靠在卡盘端面对比，不仅效率低，不同师傅的操作习惯差异还会带来不小的人为误差，尤其是小批量多品种换刀频繁的加工场景，每次换刀都要反复调整垫片厚度，占用大量有效加工时间。这款车刀高度水平仪就是针对车床对刀的实际痛点设计的专用校准工装，整体采用斜楔式主体结构，没有复杂的传动部件，

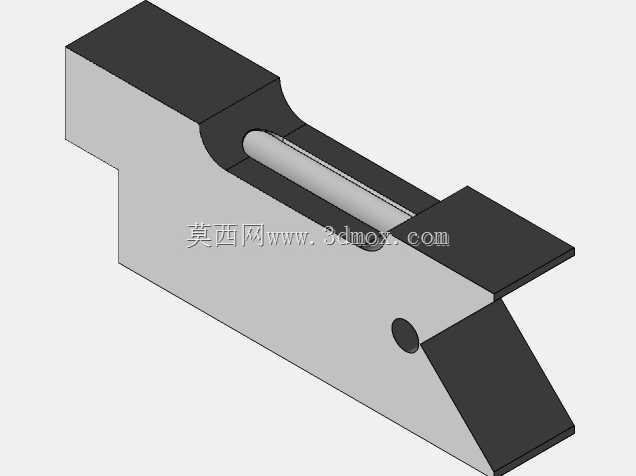

　　靠纯机械结构实现高度基准的快速传递。主体的V型定位面可以直接搭靠在车床卡盘的外圆端面或者标准检验棒的圆柱面上，依靠自重贴合定位基准，不需要额外的磁吸或者夹持固定，拿取放置都很方便。内部的横向通孔里装有带偏心配重的销轴，销轴一端伸出主体侧面，当工装搭靠在基准面上时，偏心销轴会在重力作用下自动旋转到平衡位置，此时销轴的上母线高度刚好与车床主轴中心高度一致，师傅只需要把待装的车刀刀尖靠近销轴上母线，观察两者的贴合间隙，就能快速判断刀尖是偏高还是偏低，直接增减刀垫厚度直到刀尖刚好轻触销轴上母线，整个校准过程不需要打表，不需要计算，十几秒就能完成一把车刀的高度校准，比传统对刀方式效率提升数倍。从结构设计细节来看，主体的斜角经过反复验证，

　　适配市面上绝大多数卧式车床的主轴中心高范围，不管是小型的C6132车床还是中型的C6140、C6150车床，只要把工装搭在卡盘外圆上，就能自动适配对应的中心高度，不需要根据机床规格调整工装参数。主体的定位面做了精密磨削处理，平面度和角度公差控制在微米级，避免因为工装本身的形位误差带来校准偏差；内部的偏心销轴经过动平衡调校，旋转时没有卡滞，平衡位置的重复定位精度能控制在0.02mm以内，完全满足普通车削加工的对刀精度要求。销轴伸出端的圆柱面做了淬火硬化处理，硬度达到HRC55以上，长期和车刀刀尖接触也不会出现磨损凹痕，能长期保持校准精度。从安装边界和使用场景来看，这款工装的整体尺寸小巧，最大外形长度不超过120mm，

　　宽度不超过40mm，放在车床刀架旁边的工具盒里不占空间，使用时不需要拆卸刀架上的其他部件，哪怕是刀架上已经装了多把刀具，也能在相邻刀具的空隙里完成对刀操作。除了校准外圆车刀的高度，它还能用来校准切断刀、螺纹车刀、内孔车刀的刀尖高度，校准内孔刀时只需要把工装搭在尾座套筒的外圆面上，同样能快速获得中心高基准，解决了内孔刀对刀视线受阻、难以对齐顶尖的问题。不少师傅在车削细长轴、精密螺纹这类对刀尖高度敏感的工件时，都会在装刀后用这个工装复核一遍，避免因为装刀高度偏差导致的工件报废。和市面上常见的磁吸式对刀器相比，这款工装不需要依赖机床表面的平整度，哪怕卡盘表面有切削液、铁屑残留，只要把定位面的铁屑擦干净就能正常使用，不会因为磁力不足或者磁隙过大影响精度；和光电式对刀仪相比，它没有电子元件，不需要供电，不怕切削液和铁屑的侵蚀，车间里的油污、粉尘环境下也能长期可靠使用，几乎没有维护成本。在实际生产验证中，使用这款工装校准的车刀，车削端面时基本不会残留中心凸台，车削外圆的锥度误差能控制在0.01mm/100mm以内，切断工件时也不会出现因为刀尖高度不对导致的工件飞边、崩刀问题，尤其适合新手师傅快速掌握装刀技巧，也能帮助老师傅减少重复对刀的辅助时间，提升有效加工时长。
