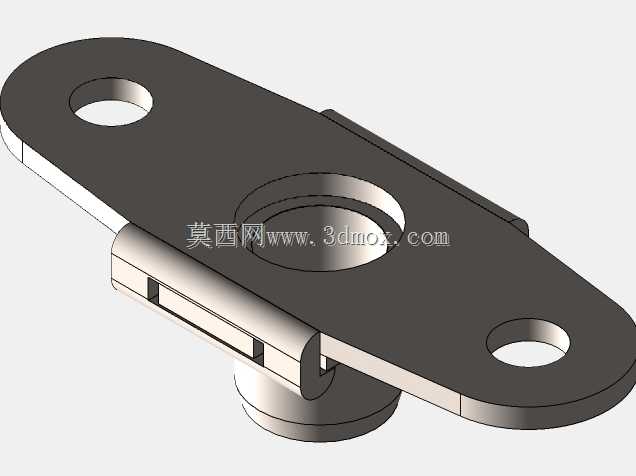

8-32规格浮动式安装螺母连接板结构

　　在各类需要反复拆装、存在装配公差补偿需求的机电设备、机柜框架、钣金组件连接场景中，浮动螺母板是解决孔位对位偏差、降低装配应力的核心连接构件。这款8-32规格的浮动螺母板，核心设计目标是在刚性安装基准与被连接件之间提供一定范围的螺纹位置浮动量，抵消钣金冲压、型材拼接过程中产生的孔位位置度误差，避免硬连接状态下螺栓强行对位造成的螺纹滑牙、构件变形、装配应力残留等问题。从结构设计逻辑来看，整体采用扁平长条形板式基体，基体两端开设同轴的光孔安装位，用于将螺母板整体固定在设备的安装基准面上，这两个安装孔的中心距经过严格匹配，适配标准机柜立柱、设备侧梁的通用安装孔距，安装时可通过螺栓或铆钉将基体完全固定，不会随连接螺栓的拧动发生位移。

　　基体中部设置下沉式的浮动容纳腔，带8-32内螺纹的螺母嵌件被限位在该腔体内，嵌件与腔体侧壁之间预留了均匀的径向间隙，这一间隙就是浮动量的来源，可实现平面内两个正交方向的位置补偿，当被连接件的安装孔与基准孔存在小幅偏移时，螺纹嵌件可在腔体内自动滑移对位，无需强行掰动构件调整孔位，大幅降低现场装配的难度。外形尺寸方面，整体板件厚度控制在较薄的区间，适配紧凑安装空间的需求，不会额外占用过多的层间间隙，板体边缘做了小圆角过渡处理，避免钣金安装时划伤操作人员或线缆绝缘层；中部的螺纹嵌件突出基体下表面一定高度，可穿过基准面上的预制过孔，保证螺纹啮合长度满足8-32螺纹的标准啮合深度要求，避免螺纹啮合不足导致的连接失效。从实际使用场景来看，

　　这类浮动螺母板大量应用在标准网络机柜的设备安装立柱上，用于固定服务器、交换机、配电模块等设备的安装挂耳，由于机柜立柱在焊接组装时难免存在孔位累计误差，若采用固定压铆螺母，很容易出现设备挂耳孔与螺母孔错位导致螺栓无法拧入的问题，而浮动结构可轻松吸收毫米级的位置偏差，让设备安装顺畅对位。除此之外，在自动化设备的钣金护罩拼接、轨道交通车辆内饰板安装、通讯设备机箱模块固定等场景中，这类浮动螺母板也有广泛应用，尤其是需要经常拆装维护的部位，浮动结构可减少反复拆装过程中对螺纹的磨损，提升连接结构的重复使用寿命。设计过程中，需要重点考量几个核心参数：一是浮动腔的深度与嵌件的厚度匹配，既要保证嵌件不会从腔体中脱出，

　　又要保证嵌件在腔体内滑动顺畅无卡滞，腔体内壁与嵌件侧壁的粗糙度需要控制在合理范围，避免加工毛刺阻碍浮动；二是两端安装孔的孔径设计，需要适配对应规格的固定铆钉或螺栓，同时保证固定后基体不会出现松动翘曲；三是螺纹嵌件的材质与热处理工艺，需要保证螺纹强度满足8-32螺纹的抗拉、抗扭要求，避免拧入螺栓时出现螺纹变形。从安装边界来看，安装基准面需要为螺母板预留足够的平面安装空间，板体长度方向的两端不能与其他构件发生干涉，中部嵌件下方需要预留足够的过孔空间，保证嵌件浮动时不会与基准面的孔壁发生剐蹭；被连接件的安装孔直径需要略大于8-32螺栓的外径，配合浮动量实现顺畅对位。不同于普通的固定压铆螺母，浮动式的结构从根源上解决了多构件拼接时的公差累积问题，不需要在加工阶段对孔位提出过高的精度要求，可适当降低钣金加工、型材下料的精度等级，从而降低整体加工成本，同时提升现场装配效率，减少装配过程中的修配工作量。在长期使用过程中，这种封闭式的腔体结构还可对内部的螺纹嵌件起到一定的防护作用，减少灰尘、切削液等杂质进入螺纹啮合部位，降低螺纹锈蚀、卡滞的概率，适合在工业车间、户外机柜等相对复杂的工况环境下使用。
