在冶金轧制生产线的现场运维与设备改造场景中,这类弧形压紧夹是轧机辊系周边辅件里容易被忽略但直接影响轧制稳定性的小部件,很多一线做设备维护的结构工程师都有过因为压紧件选型或设计不当,导致轧制过程中工件偏移、导向件窜动,最终影响带材表面平整度的经历。从实际使用场景来看,这类压紧夹主要安装在阿特拉斯系列轧机的入口导向段、辊缝调整机构的旁侧定位位置,核心作用是在轧制过程中持续提供稳定的下压力,将导向挡板、耐磨衬板这类需要频繁更换的易损件牢牢压合在安装基座上,避免轧机高速运行时的振动导致紧固件松脱,同时在研磨维护轧机辊面时,也可以作为临时夹持点固定研磨工装的定位臂,减少工装的晃动量。

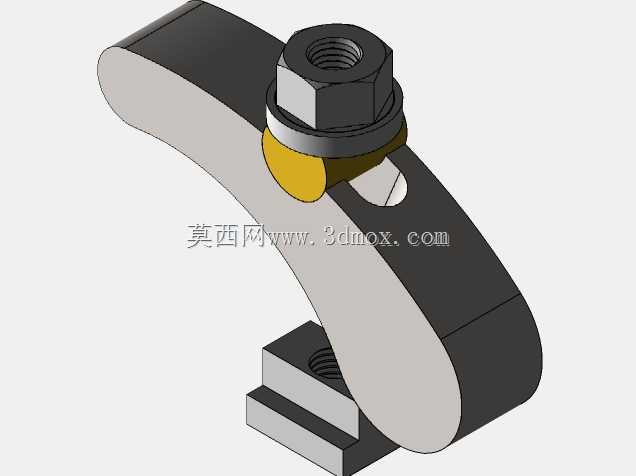

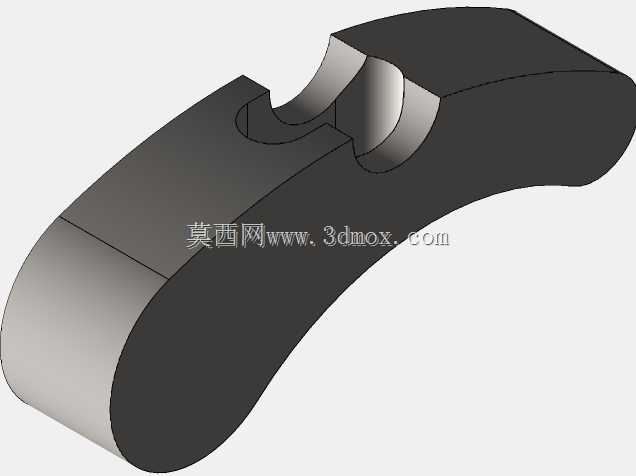

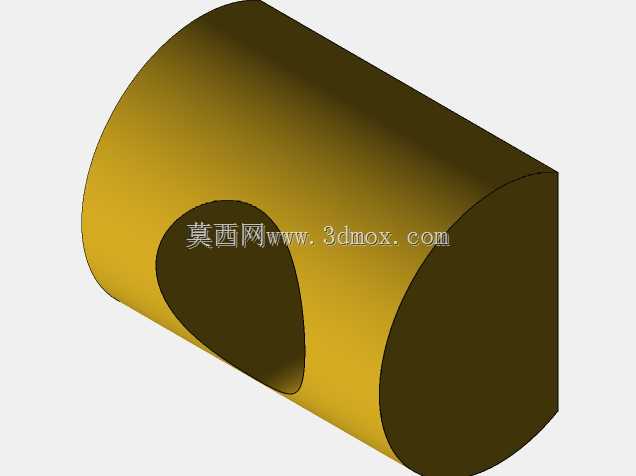

从结构设计的思路来看,这个压紧夹没有采用常规的平直压板结构,而是做了大弧度的弯板构型,这种设计首先是为了避让轧机周边的弧形辊座轮廓,平直压板在安装时会和辊座的圆弧面发生干涉,需要额外加工让位槽,既增加基座的加工量,也会削弱基座的结构强度,弧形的本体可以顺着辊座的外轮廓贴合安装,不需要额外做让位处理,安装空间的适配性更强。其次弧形结构的抗弯截面模量比同厚度的平直压板更高,在承受螺栓预紧力和轧制振动带来的交变载荷时,不容易出现永久变形,很多现场用的平直压板在反复拆装几次之后,就会出现中部拱起的变形,导致压合面出现缝隙,而弧形结构的应力分布更均匀,螺栓预紧力可以顺着弧形本体均匀传递到整个压合面上,不会出现局部压力过大压伤衬板、局部压力不足导致松脱的问题。

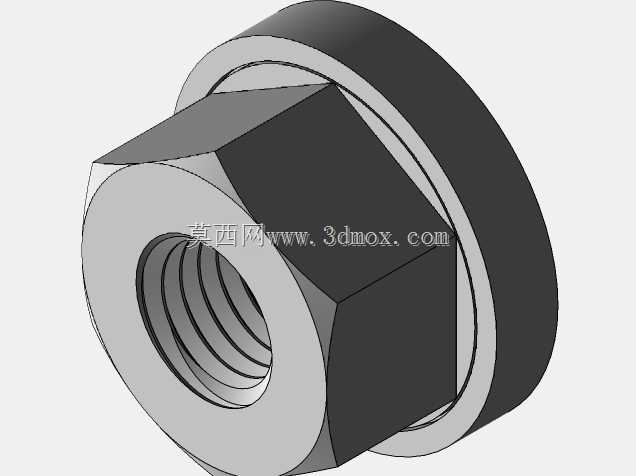

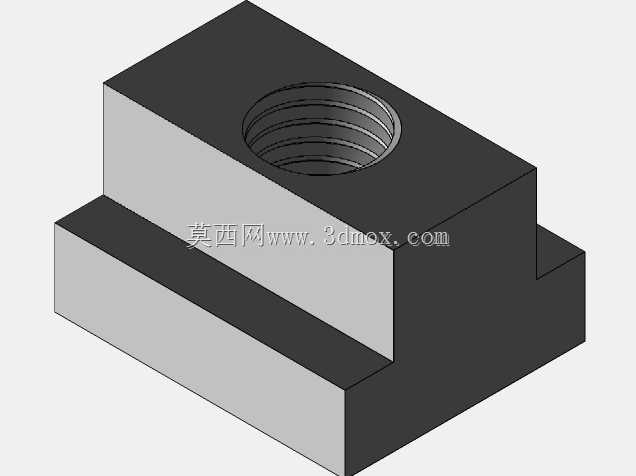

从功能特性上看,这个压紧夹的上端采用了六角螺母配防松垫圈的锁紧结构,防松垫圈卡在螺母和压板上端的平面之间,轧机运行时的持续振动不会导致螺母回转松脱,不需要运维人员频繁停机复紧螺栓。下端的压合面做了局部的加厚处理,和被压工件接触的位置做了小范围的圆弧过渡,不会因为应力集中在被压的衬板表面压出凹痕,更换衬板的时候不需要额外打磨修复压痕。压板中部开的长条形安装孔,可以适配一定范围内的安装位置误差,现场安装基座的螺纹孔如果出现小范围的位置偏差,不需要重新扩孔或者铰孔,直接调整压板在长孔内的位置就可以完成安装,大幅降低现场安装的调整难度。
从外形尺寸与安装边界来看,这个压紧夹的整体弧长适配轧机辊座120mm直径的外圆弧面,安装时压板的内弧面和辊座外弧面之间预留2mm的间隙,避免运行过程中热胀冷缩导致压板和辊座发生卡滞。上端螺栓采用M12的标准螺纹规格,锁紧后的有效预紧行程为15mm,可以适配厚度在8mm到20mm之间的被压衬板或者工装,不需要额外更换不同长度的螺栓。下端压合面的宽度为30mm,压合时的接触面积足够提供不小于8kN的静摩擦力,完全可以抵消轧机运行时带材抖动传递到导向件上的横向冲击力。安装时需要注意,基座上的螺纹孔深度不能小于20mm,螺栓拧入深度要达到螺纹直径的1.5倍以上,避免轧制振动导致螺纹滑牙,压板的安装位置要避开轧机乳化液的直接喷射点,虽然做了发黑防锈处理,但长期被乳化液冲刷还是会加速表面锈蚀,影响后续拆装的便利性。
很多刚接触轧机设计的工程师容易在这类小压紧件上犯错误,要么照搬标准平压板的尺寸不做结构适配,导致现场安装干涉,要么为了提升压紧力盲目加大螺栓规格,反而把被压的非金属衬板压裂,这个弧形压紧夹的结构刚好平衡了安装空间、压紧力、结构强度三者的关系,在实际生产线上的使用寿命比普通平压板高出三倍以上,日常维护只需要在定修时检查螺母的预紧力即可,不需要频繁更换。
