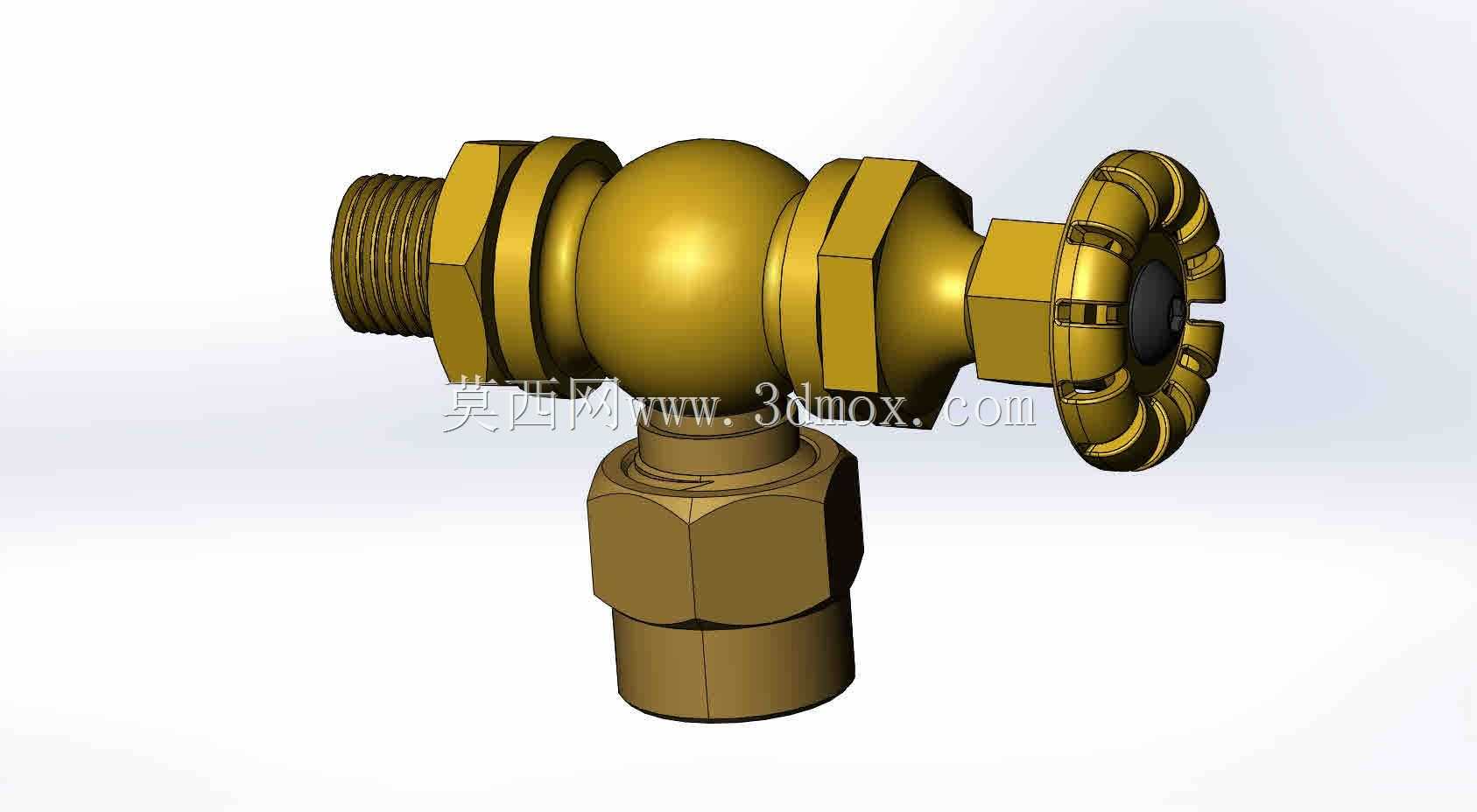

直角式黄铜蒸汽截止调节构件

　　在小型蒸汽供热管路、印染设备温控支路、食品加工蒸煮设备的蒸汽输送分支中，这类直角转向的蒸汽调节构件是管路系统里的常用控制部件，区别于直通式阀件的直线管路布局，90度转向的结构能直接适配管路直角转弯的安装场景，省去额外的弯头转接配件，减少管路连接点的泄漏风险点，尤其适合设备内部管路排布紧凑、安装空间受限的工况，比如小型立式蒸煮锅的蒸汽进气端、服装整烫设备的蒸汽输出支路，都能见到这类阀件的应用。

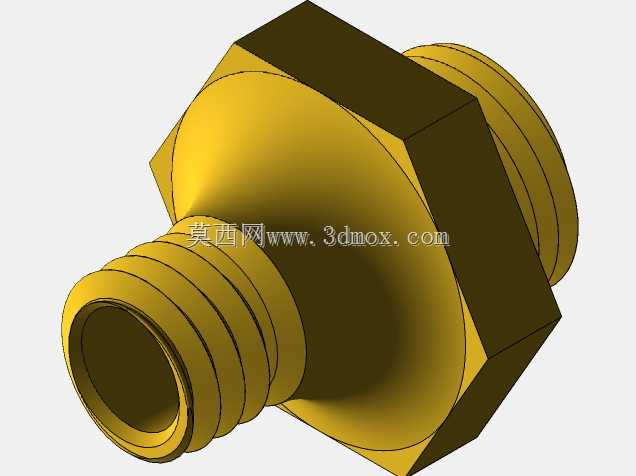

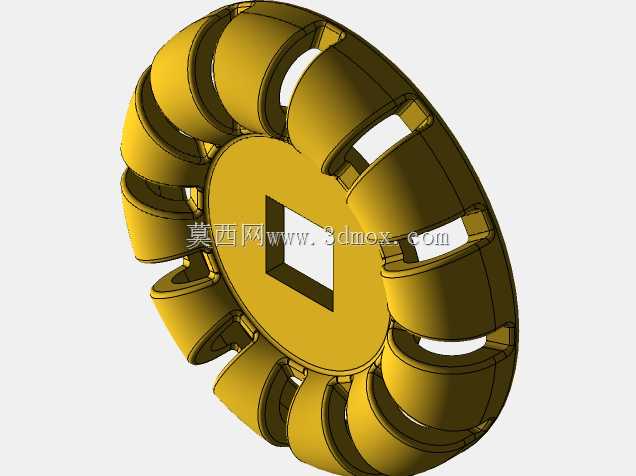

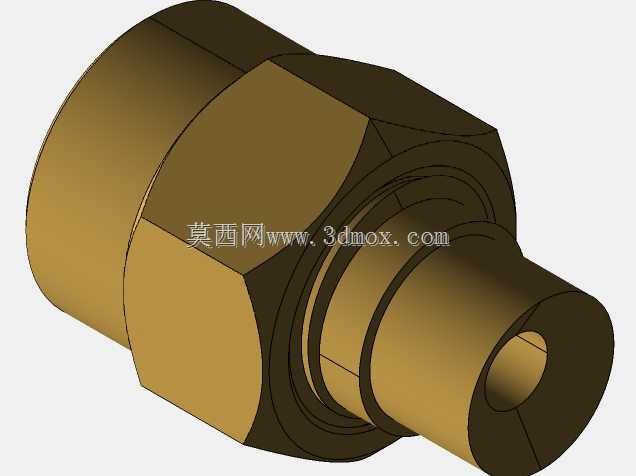

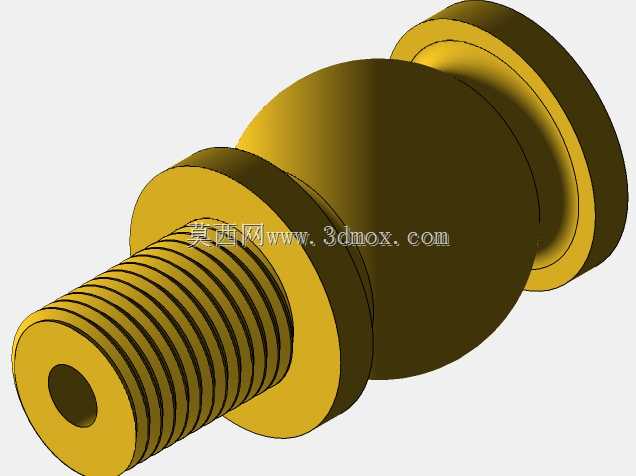

　　从功能特性来看，这类阀件主要承担蒸汽管路的通断控制与流量微调作用，手轮采用防滑轮辐式结构，操作人员佩戴隔热手套也能顺利完成旋拧操作，阀杆与阀芯采用锥面密封配合结构，在蒸汽介质带少量冷凝水的工况下，依然能保证可靠的密封性能，避免停机状态下的蒸汽泄漏损耗。阀体采用球形过渡流道设计，相比直角折弯的硬转角流道，能减少蒸汽介质在转向处的紊流与压损，降低高速蒸汽流对阀体内壁的冲蚀速率，延长阀件的实际使用寿命。两端的连接端采用外螺纹加锁紧螺母的卡套式连接结构，安装时无需在管端加工复杂的密封坡口，只需将对应规格的金属管路插入连接端，旋紧锁紧螺母即可完成密封固定，现场安装效率比传统法兰连接提升数倍，也方便后期设备维护时的阀件拆换。

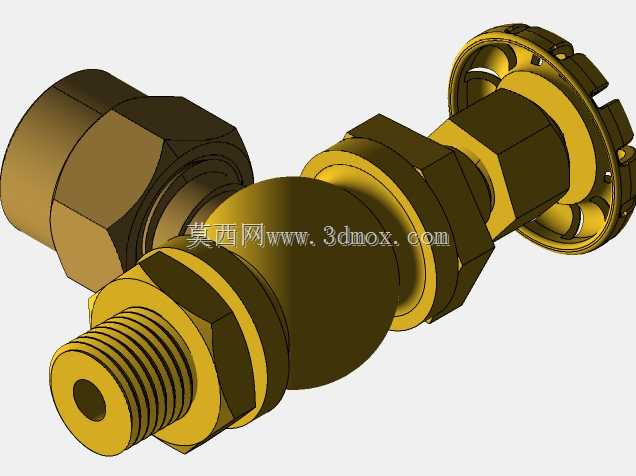

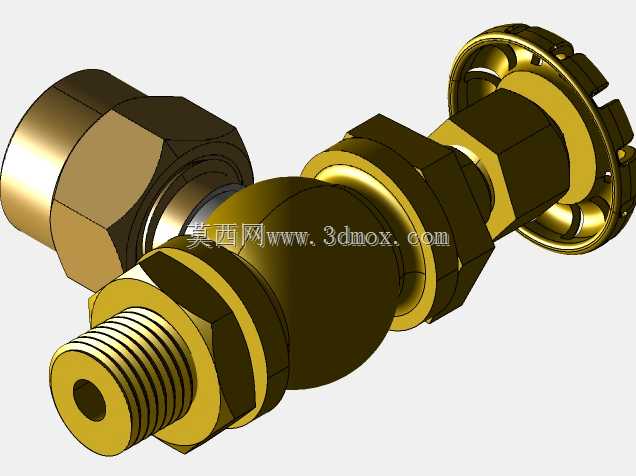

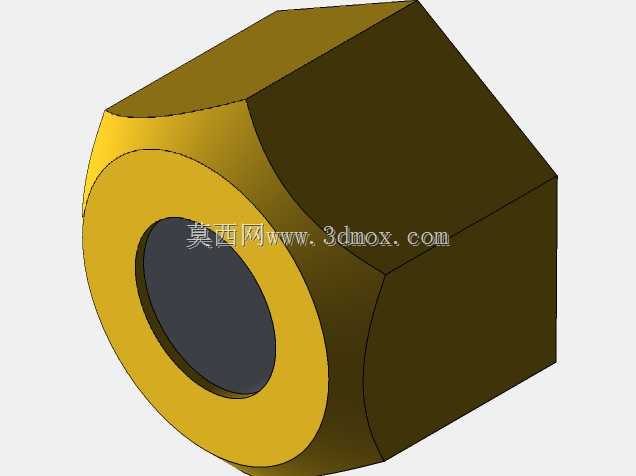

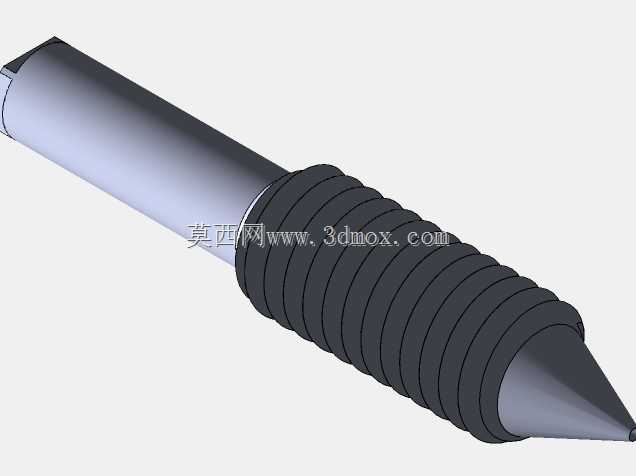

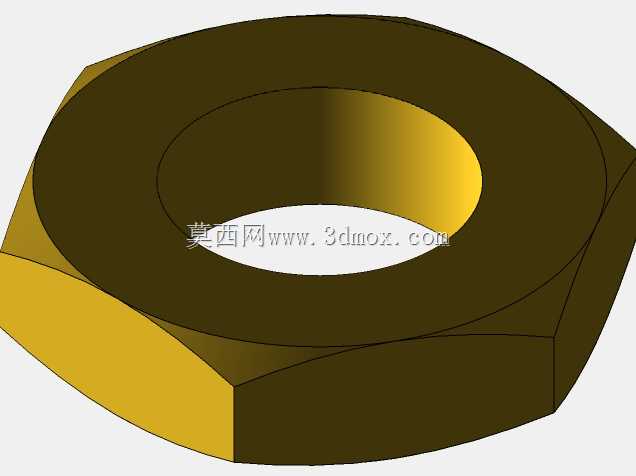

　　设计这类阀件的三维结构时，首先要考虑的是安装边界的适配性，水平方向的进气端外螺纹轴线与垂直方向的出气端轴线呈严格90度垂直布局，球形阀体的中心位于两轴线的交点位置，手轮的旋转半径不能超出阀体的安装投影范围，避免安装后与周边管路、设备构件发生运动干涉。手轮与阀杆的连接采用扁方定位结构，保证旋拧操作时手轮与阀杆之间不会出现相对打滑，阀杆的行程设计要匹配阀芯的开启高度，全开状态下的流道通径要与连接端的管路通径保持一致，避免出现节流效应影响蒸汽输送效率。阀体与连接螺母的配合部位设计有六角施力面，方便安装时使用扳手夹持固定，避免旋紧螺母时阀体跟转导致内部密封件错位。密封部位的尺寸公差需要严格控制，阀芯锥面与阀座的配合面粗糙度要达到密封要求，同时要预留热胀冷缩的补偿间隙，避免高温蒸汽工况下阀件出现卡滞无法启闭的问题。

　　从安装尺寸边界来看，这类阀件的水平进气端螺纹规格适配常规小通径蒸汽管路，垂直出气端的连接长度要匹配设备壁面的安装厚度，锁紧螺母的六角对边尺寸符合通用五金工具的夹持标准，手轮的外径尺寸兼顾操作力矩与空间占用，既不会因为手轮过小导致操作力矩过大启闭费力，也不会因为手轮过大占用过多安装空间。阀体的壁厚设计要满足低压蒸汽工况的承压要求，同时兼顾黄铜材质的切削加工性能，避免壁厚过大导致材料成本浪费，也防止壁厚不足导致承压能力达不到工况要求。流道的内壁过渡处全部采用圆角平滑过渡，没有尖锐的转角结构，减少蒸汽流动时的阻力，也避免杂质在转角处沉积导致阀件卡堵。在实际选型应用中，这类阀件通常适配公称压力不超过1.6MPa的饱和蒸汽管路，工作温度覆盖常规低压蒸汽的温度范围，安装时要注意介质流向与阀体上的标识方向一致，避免反向安装导致密封性能下降、调节精度失准。日常维护时只需定期检查阀杆处的密封填料状态，出现微量泄漏时适当压紧填料压盖即可，无需整体拆解阀件，维护操作十分简便。
