工业用手动控制式蒸汽发声汽笛结构

　　这款蒸汽汽笛结构，核心是将手动截止式阀组与蒸汽共振发声腔体整合为一体，在小型蒸汽动力系统、工业现场警示点位、复古蒸汽设备配套场景中承担声响警示与信号传递作用。不同于电声警示装置，它完全依托管路内的蒸汽压力驱动发声，无需额外供电线路，在高温、高湿、存在电磁干扰的蒸汽作业场景中可靠性更强，不会出现线路老化、信号干扰导致的警示失效问题。

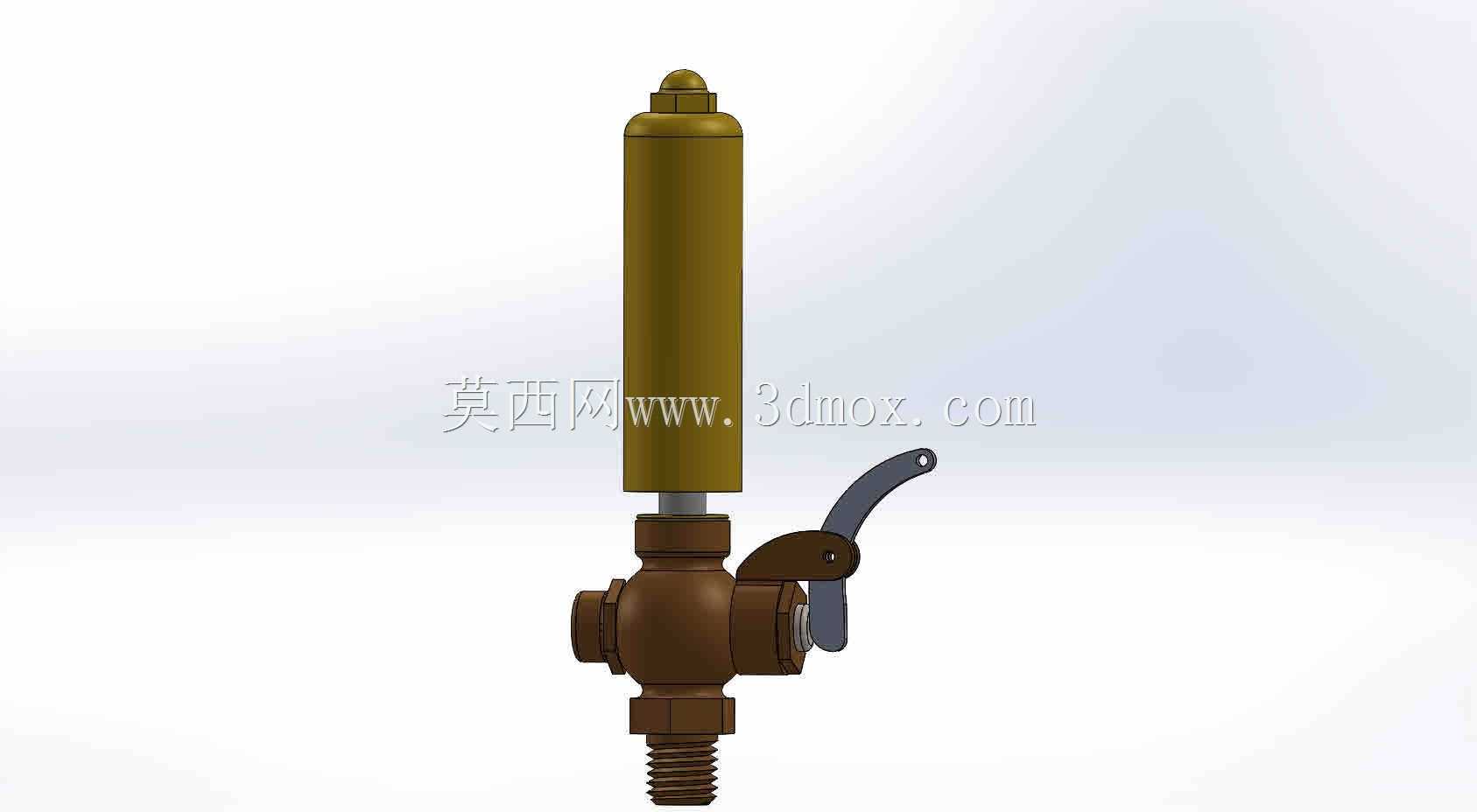

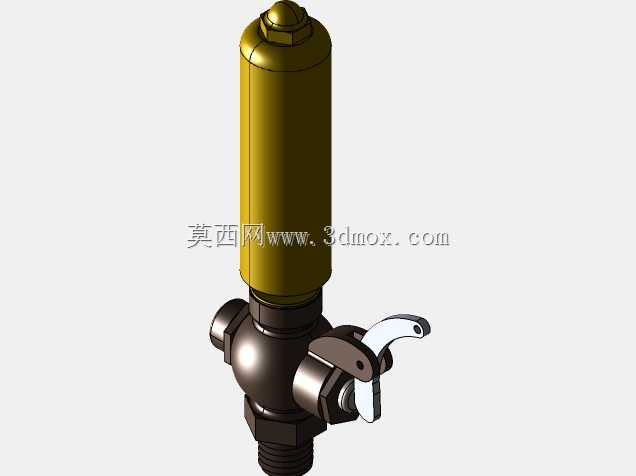

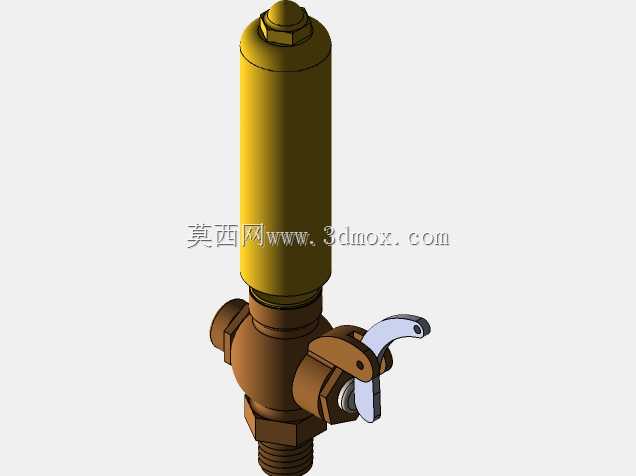

　　从结构设计逻辑来看，下部阀体采用三通式内螺纹连接结构，底部接口为蒸汽输入端，可直接对接公称通径匹配的蒸汽管路，侧方接口为泄压排空端，当扳动手柄开启阀芯时，高压蒸汽从底部接口进入阀腔，一部分沿阀体上部的导柱进入上方的共振腔，另一部分从侧方接口微量流出平衡阀腔压力，避免阀芯开启瞬间出现压力冲击导致的部件损坏。阀体上部的导柱与发声腔体采用间隙配合，导柱外壁做了抛光处理，既可以引导蒸汽垂直进入共振腔，也能对发声腔体形成径向定位，避免蒸汽压力波动时腔体出现晃动偏移。

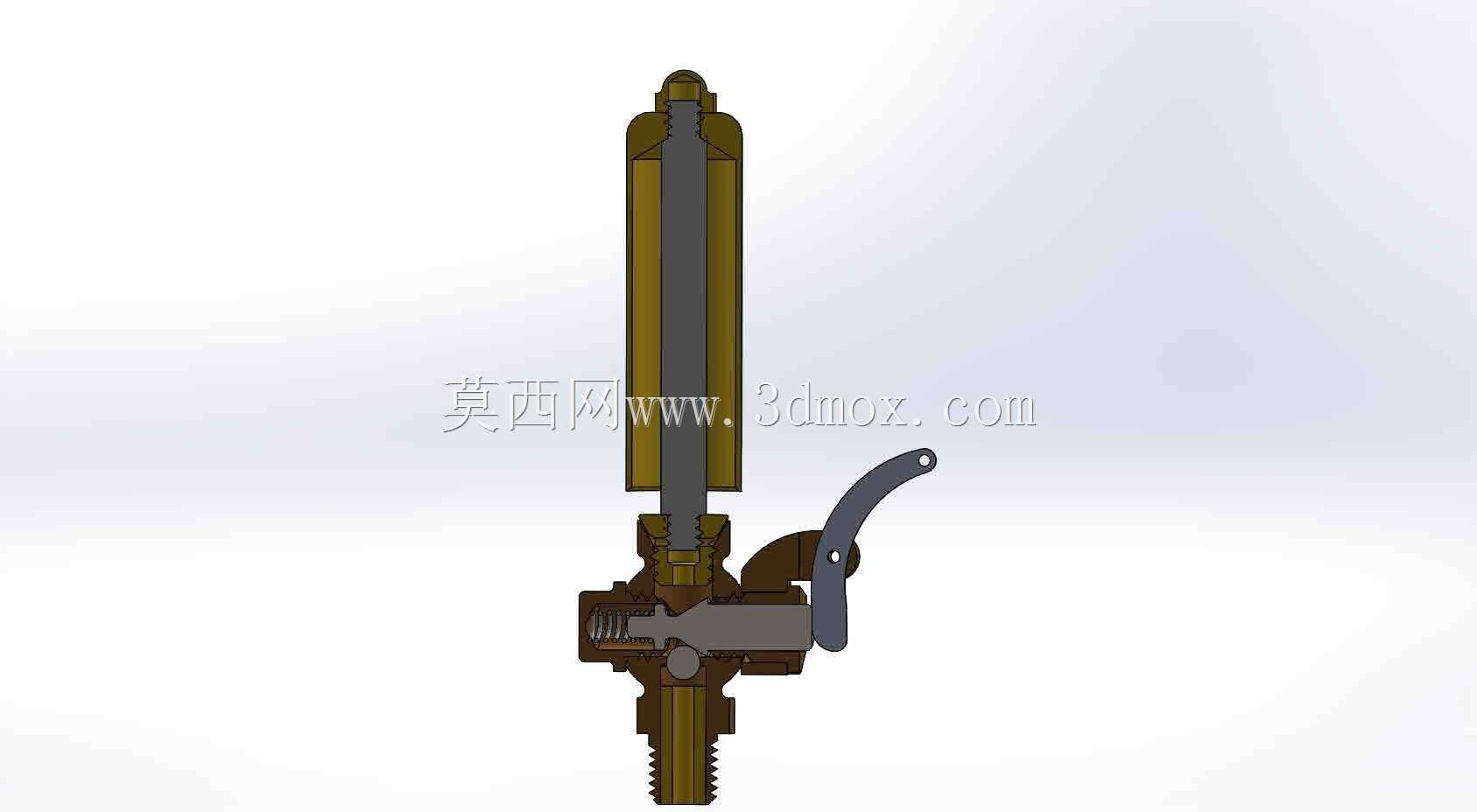

　　发声腔体为细长圆柱形结构，内部设计了阶梯式共振腔道，蒸汽从导柱进入腔体后，先经过缩径段提升流速，再进入扩径段形成气流涡旋，冲击腔体顶部的共振盖产生特定频率的声响，腔体的长度、内径尺寸经过匹配计算，在0.3-0.8MPa的常用蒸汽压力区间内，发声响度可覆盖半径30米左右的作业区域，足以满足车间、小型动力站点位的警示需求。腔体顶部的端盖采用螺纹旋合结构，可通过旋转调整端盖与腔体出口的间隙，微调发声的音调与响度，适配不同场景的声响需求，端盖顶部做了圆弧过渡，避免尖锐棱角在安装维护过程中造成磕碰损伤。

　　控制手柄采用杠杆式结构，手柄与阀芯拨杆通过销轴连接，拨杆与阀体之间设置了密封填料压盖，填充耐高温石墨密封填料，防止蒸汽从阀芯转动间隙处泄漏，手柄的操作力矩经过匹配设计，操作人员单手握持即可完成开启与关闭动作，手柄上设置了定位卡槽，当手柄扳至完全开启位置时可自动卡入定位，无需持续握持即可保持汽笛持续发声，扳回原位时卡槽脱开，阀芯在弹簧作用下自动复位切断蒸汽通路，操作逻辑简单直接，现场人员无需额外培训即可快速上手。

　　安装边界方面，该汽笛整体垂直安装高度约为210mm，阀体最大外径约42mm，底部连接螺纹为标准管螺纹，安装时需保证阀体垂直于管路接口平面，倾斜角度不得超过5度，避免导柱与发声腔体出现偏心导致蒸汽泄漏或者发声异常。阀体侧方的泄压口需朝向无人员通行、无精密设备的方向，防止高温蒸汽喷出造成烫伤或者设备损坏，安装位置需避开蒸汽管路的冷凝水聚集段，最好在汽笛前端的管路上加装小型疏水阀，避免冷凝水进入发声腔体导致发声闷堵、甚至出现水击损坏腔体结构。

　　在实际工况适配中，该结构的所有过流部件均采用耐温耐压的金属材质，阀体部分可适配饱和蒸汽、低压过热蒸汽介质，长期工作温度上限可达200摄氏度，完全匹配常规工业蒸汽系统的介质参数。密封件全部采用耐高温石墨与金属硬密封组合的形式，不存在橡胶密封件高温老化失效的问题，日常维护仅需定期检查填料压盖的松紧程度，补充密封填料即可，维护成本极低。不同于大型船用或者机车用汽笛，这款小型汽笛的结构紧凑，安装占用空间小，既可以作为固定式蒸汽设备的配套警示部件，也可以临时安装在移动蒸汽作业点位作为临时信号装置，适配性较强。

　　建模过程中，所有配合面的公差均按照机械设计手册的推荐值选取，阀芯与阀座的配合面采用锥面密封结构，密封锥度为1:10，保证关闭状态下的蒸汽零泄漏，手柄与拨杆的销轴配合采用H8/f7间隙配合，保证转动灵活无卡滞，发声腔体与导柱的配合采用H9/h8间隙配合，既保证装配便捷性，也避免间隙过大导致的蒸汽旁通泄漏。所有棱角位置均做了R0.5-R1的倒角处理，既去除加工毛刺，也避免应力集中导致的部件开裂，整体结构没有复杂的异形曲面，所有部件均可采用常规车削、铣削工艺加工，加工难度低，适合小批量定制生产。
