阿特拉斯磨机配套心轴环形垫片结构

　　在金属轧磨、矿石粉磨这类连续重载作业的生产线里，阿特拉斯系列磨机的运行稳定性直接决定整条产线的作业效率，心轴作为磨机传递扭矩、承载辊系径向载荷的核心部件，其配合位置的垫片是容易被忽略但直接影响装配精度与运行寿命的关键零件。这套适配7/8英寸直径心轴的垫片，核心作用是填充心轴与安装座、辊套之间的装配间隙，补偿加工过程中产生的形位公差，同时分散轴肩位置的集中应力，避免长期交变载荷下轴肩位置出现应力疲劳开裂。

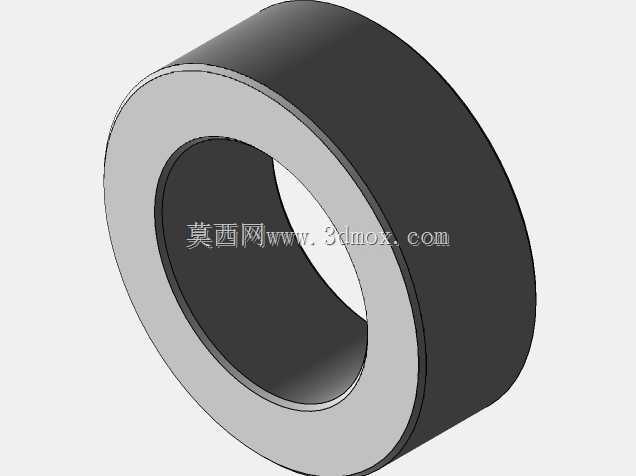

　　从结构设计来看，该垫片采用等截面环形结构，没有额外的定位凸台或异形缺口，这种设计首先是适配心轴的光轴装配段，安装时可以直接套入心轴，不需要额外的周向定位工序，在现场检修更换时能够大幅缩短停机装配时间。垫片的轴向宽度设置有两种规格，2英寸宽度的垫片主要用于承载侧的主配合面，能够提供更大的承压接触面积，降低接触面的比压，减少长期重载下的压溃变形；1英寸宽度的垫片则用于调整侧的间隙补偿，通过不同厚度垫片的组合搭配，可以精准调整辊系的轴向窜动量，将心轴的轴向窜动控制在设备要求的公差范围内，避免运行过程中出现辊系偏磨、轴承异常发热的问题。

　　从实际应用场景出发，这类垫片的工作环境往往伴随大量的金属粉尘、磨削碎屑，同时在设备启动和制动瞬间会承受较大的冲击载荷，因此在设计时首先考虑的是端面的平面度要求，两个平行端面的平面度公差需要控制在0.02mm以内，避免装配后出现局部接触导致的应力集中，同时内孔与心轴的配合采用间隙配合，间隙量控制在0.05-0.1mm之间，既保证安装时能够顺利套入，不会因为热胀冷缩出现卡滞，又不会因为间隙过大导致运行过程中出现径向晃动。

　　在安装边界上，该垫片的外圆尺寸需要与安装座的沉孔尺寸匹配，外圆与沉孔的间隙控制在0.2mm以内，保证垫片在受压时不会出现径向滑移，同时垫片的两个端面不允许有毛刺、飞边或磕碰划痕，否则会导致装配后实际接触面积不足，在重载下出现局部压陷。很多现场检修案例中，往往因为忽略垫片的端面质量，使用存在磕碰的旧垫片，导致运行一段时间后垫片出现压溃变形，心轴的轴向窜动量超标，进而引发轴承损坏、辊套偏磨等连锁故障，反而增加了检修成本和停机时间。

　　从建模逻辑来看，这类环形垫片的三维建模不需要复杂的曲面特征，核心是保证尺寸参数的准确性，尤其是内孔直径、外圆直径、轴向宽度这三个核心尺寸的公差标注，同时需要在模型中明确端面的粗糙度要求，因为承压面的粗糙度直接影响接触刚度，一般要求Ra不大于1.6μm，保证两个配合面能够充分贴合。在装配仿真过程中，需要验证垫片与心轴轴肩、安装座端面的接触情况，确保不存在干涉问题，同时模拟不同组合下的轴向间隙，确认能够满足设备的装配调整需求。

　　不同于普通的平垫片，这类磨机专用的心轴垫片需要承受长期的交变压应力，因此在材料选择上一般采用高强度的合金结构钢，经过调质处理后具备足够的强度和韧性，不会在冲击载荷下出现碎裂，同时表面经过发黑处理，具备一定的防锈能力，能够适应车间内多粉尘、潮湿的作业环境。在实际选型过程中，不能随意用普通平垫片替代，因为普通垫片的厚度公差、端面平面度以及材料强度都无法满足重载磨机的使用要求，很容易在短时间内出现变形失效，影响设备的正常运行。
