NAS6603标准六角头带孔螺栓结构设计

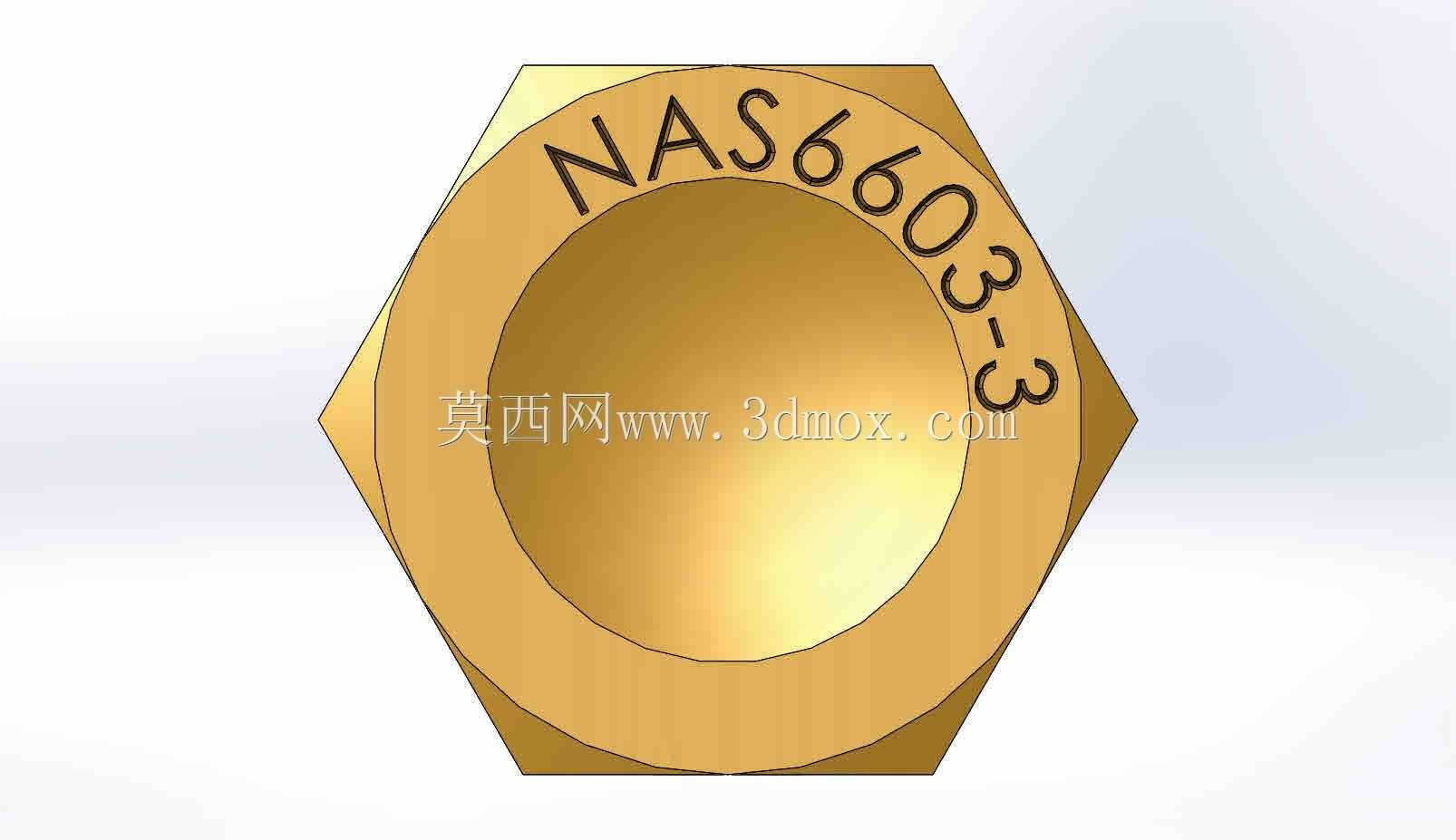

　　在航空航天、轨道交通、重型装备的装配链路里，螺栓类紧固件的可靠性直接决定整套设备的运行安全边界，NAS6603系列螺栓作为航空级标准紧固件，常被用于需要防松保险的关键连接点位，区别于普通民用六角螺栓，其杆部靠近螺纹段的径向开孔是核心结构特征，用于穿设保险丝完成多件螺栓的串联防松，避免设备在持续振动、交变载荷工况下出现螺纹副回转松脱的问题。从结构设计逻辑来看，这款螺栓采用标准六角头部设计，头部支承面与杆部之间设置了过渡圆角，既可以避免头部与杆部衔接位置的应力集中，也能在拧紧过程中保证头部与被连接件表面的贴合度，减少局部压溃的风险。六角头的对边尺寸、头部厚度均严格匹配对应规格的航空标准公差要求，能够适配标准套筒、开口扳手的拧紧作业，

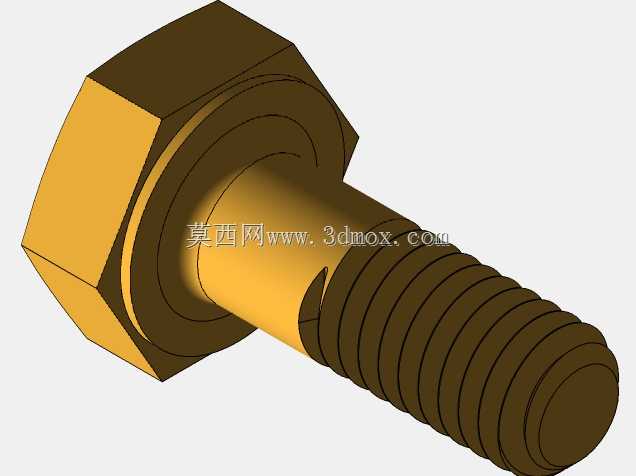

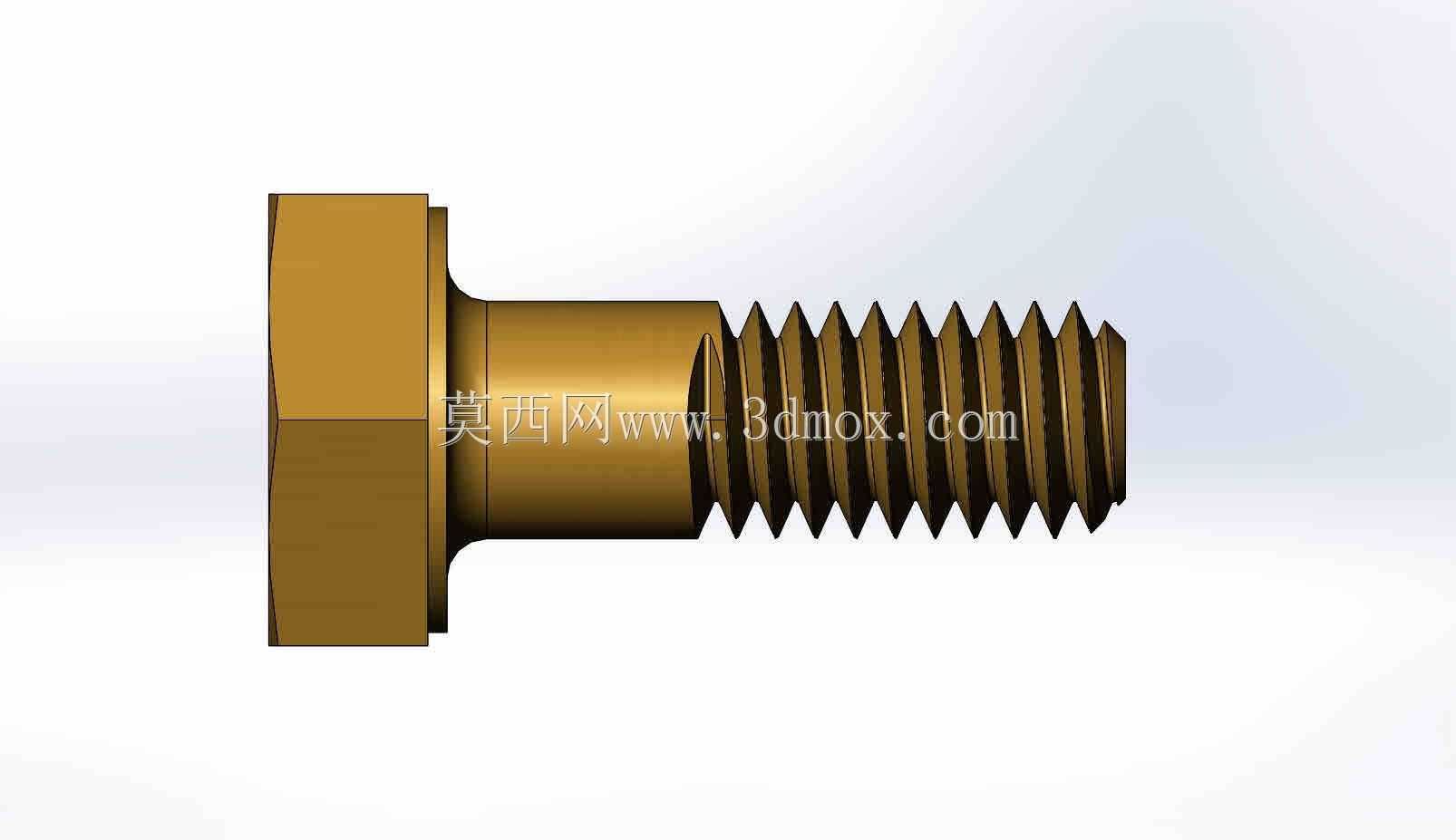

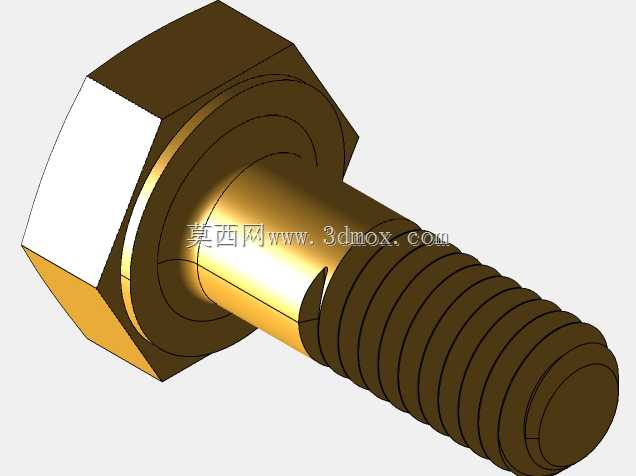

　　在装配空间受限的点位也能完成可靠的扭矩施加。杆部设计分为光杆段与螺纹段两部分，光杆段的直径公差控制在过渡配合区间，装配时可以穿过被连接件的安装孔完成径向定位，减少连接副的横向窜动；螺纹段采用通用米制或统一螺纹牙型，牙侧角、螺距误差均控制在标准公差范围内，保证与对应规格螺母的啮合顺畅度，螺纹收尾位置设置了合理的退刀结构，避免螺母拧到行程末端时出现卡滞或牙型损伤。杆部的保险孔位置经过精准计算，位于螺纹段靠近光杆的一侧，当螺栓完成额定扭矩拧紧后，保险孔刚好露出螺母外侧，方便操作人员穿入保险丝完成防松作业，孔口位置做了倒角处理，避免穿设保险丝时划伤金属丝表面，影响保险结构的抗拉强度。从安装边界来看，

　　这款螺栓的光杆长度决定了被连接件的总夹紧厚度范围，选型时需要保证夹紧总厚度落在光杆段长度的适配区间内，避免螺纹段进入安装孔造成剪切面落在螺纹牙底位置——螺纹牙底的截面面积小于光杆截面，受剪时会大幅降低连接副的抗剪承载能力。头部的六角外接圆直径决定了装配所需的扳手空间，在做结构排布时，需要在螺栓头部周围预留足够的操作空间，保证套筒能够完全套入头部，避免拧紧过程中出现打滑损伤六角棱边的问题。在实际应用场景中，这类带保险孔的螺栓常被用于飞机机身蒙皮连接、轨道交通转向架部件装配、重型工程机械的振动工况连接点位，相比普通防松垫圈、尼龙嵌件螺母的防松形式，保险丝串联防松的可靠性更高，能够在极端温度变化、强振动、

　　冲击载荷的工况下长期保持连接预紧力，不会因为材料老化、弹性衰减出现防松失效。建模过程中，螺纹部分采用精确的螺旋扫掠结构还原真实牙型，而非简化的贴图示意，能够直接用于后续的装配干涉检查、有限元应力分析，在做连接副强度校核时，可以直接导入模型划分网格，分析头部过渡位置、保险孔周边、螺纹牙底的应力分布情况，提前预判结构薄弱点。保险孔的直径、孔中心到螺栓头部支承面的距离均严格按照标准参数设定，装配时可以直接调用标准保险丝模型完成穿丝模拟，验证保险操作的可行性，避免实际装配时出现孔位错位、保险丝无法穿设的问题。螺栓头部的倒角、杆端的倒角都做了还原，这些细节结构虽然不影响主要承载能力，但在实际装配中能够起到导向作用，方便螺栓快速穿入安装孔，也能去除加工过程中产生的毛刺，避免装配时刮伤被连接件的安装孔表面。在做设备整体装配设计时，选用这类标准件可以大幅降低定制紧固件的采购成本与验证周期，航空级标准件的力学性能、尺寸公差都经过了长期的行业验证，只需要按照实际载荷需求选择对应规格、性能等级的产品，就能满足连接可靠性要求，不需要额外做大量的性能测试。
