60度螺纹刀具侧卸压研磨夹具

　　在机械加工车间的刀具修磨工位，螺纹刀具的刃口精度直接决定螺纹加工的成型质量，无论是公制60度三角螺纹的车刀、梳刀还是小型螺纹铣刀，修磨过程中如果角度定位出现偏差，加工出的螺纹就会出现牙型角超差、中径锥度不合格、螺纹通止规无法通过等问题，以往工人手持刀具在砂轮机上修磨，全靠经验把控角度，一致性差，废品率高，这款研磨块就是针对这类场景设计的定位工装，专门适配60度牙型角螺纹刀具的刃磨作业。

　　从功能特性来看，这款研磨块最核心的设计是自带3度的侧面卸压结构，很多人在修磨螺纹刀具后角的时候，容易出现后角过大导致刀具刃口强度不足、切削时崩刃，或是后角过小导致刀具后刀面与工件螺纹表面摩擦严重、加工表面粗糙度差的问题，3度的侧卸压角度是经过长期加工验证的参数，既能够保证刃口有足够的支撑强度，又能有效减少磨削和切削过程中的接触面摩擦，避免修磨时刀具侧面与砂轮工作面发生不必要的干涉，保证刃磨出的后角角度均匀一致。

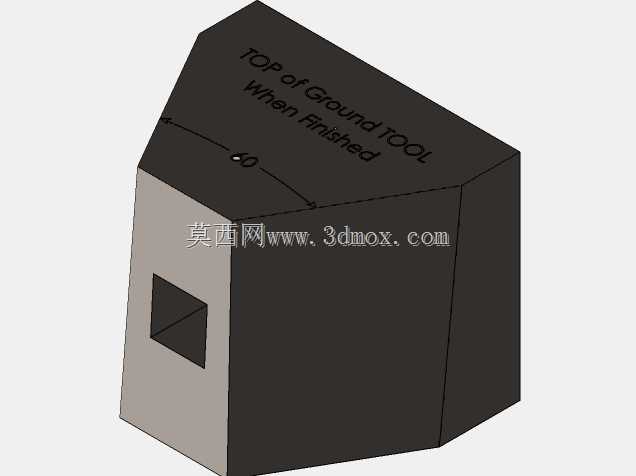

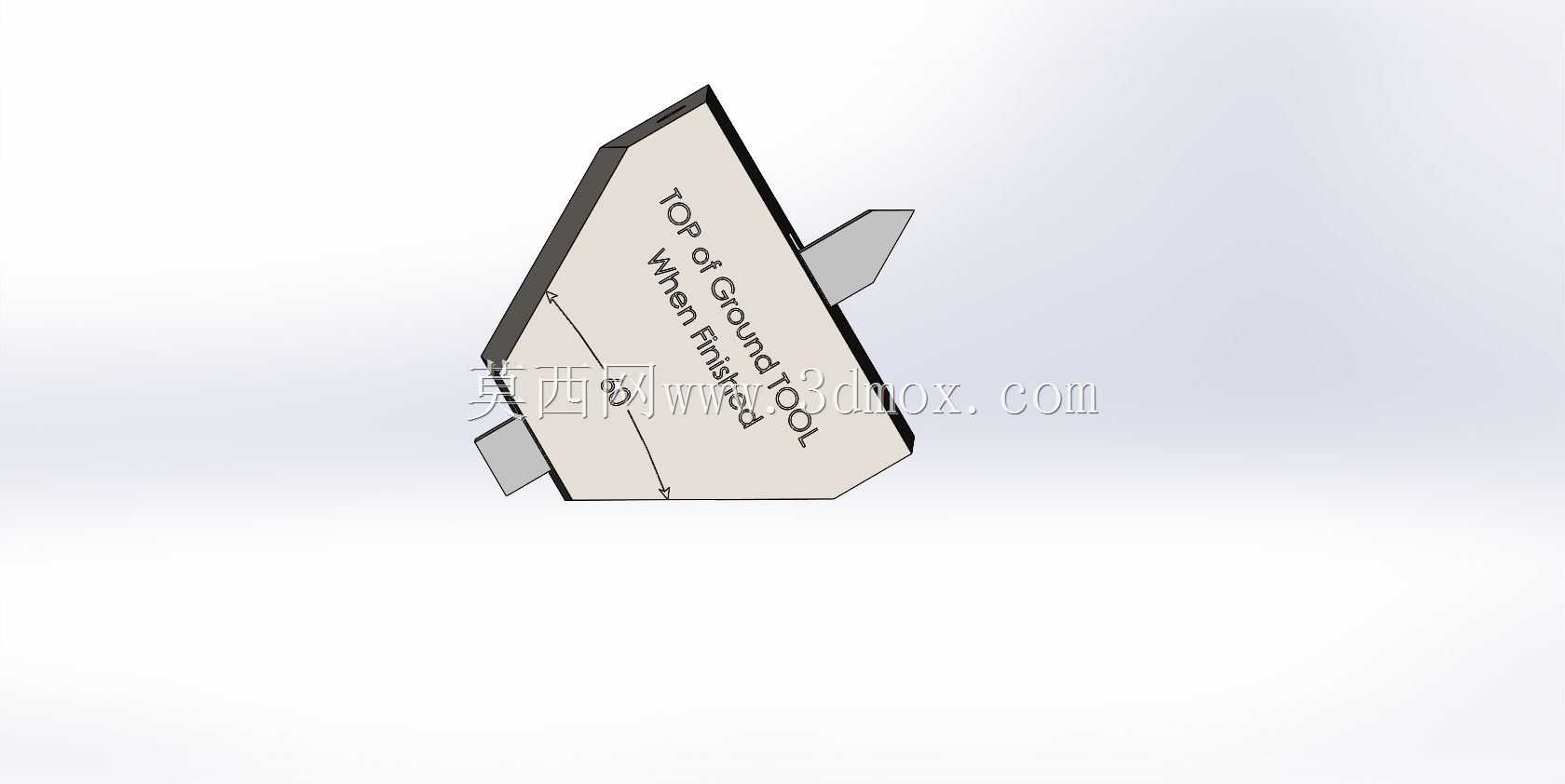

　　设计这款研磨块的时候，首先考虑的是工位适配性，普通台式砂轮机、小型工具磨床的工作台面都可以直接放置这款研磨块，不需要额外做复杂的安装固定，块体本身采用高刚性的耐磨材质制作，底面做了平面度处理，放置在磨床工作台或者砂轮托架上的时候不会出现滑移晃动，定位基准稳定。块体上标注的TOP of Ground Tool定位面，是专门的刀具贴合基准，修磨的时候只需要将螺纹刀具的对应基准面紧贴该定位面，保持刀具与研磨块的相对位置固定，沿着砂轮工作面平稳进给，就能磨出符合60度牙型角要求的刀具刃口，不需要反复调整角度、对刀试磨，新手也能快速磨出合格的螺纹刀具，大幅降低刀具修磨的技术门槛。

　　从外形尺寸与安装边界来看，这款研磨块属于小型工位工装，整体体积小巧，不会占用磨床工作台过多的操作空间，块体的侧边突出的定位挡边，是用来限制刀具轴向位置的结构，修磨不同宽度的螺纹车刀、梳刀的时候，刀具侧面可以抵靠在挡边上，避免磨削过程中刀具出现轴向窜动，保证刃磨的刃口直线度。块体的角度面做了精细的磨削加工，各个定位面之间的角度公差控制在极小范围内，不会因为长期使用出现角度磨损偏移，耐磨性能足以支撑车间高频次的刀具修磨作业。

　　实际使用过程中，这款研磨块不仅可以用来修磨新刃磨的螺纹刀具，也可以用来修复磨损后的废旧螺纹刀具，很多车间里磨损后牙型角变形的螺纹车刀，以往只能直接报废，使用这个研磨块定位修磨后，可以快速恢复刃口的角度精度，重复投入使用，有效降低刀具的耗材成本。不同于复杂的多自由度刀具磨床夹具，这款研磨块没有多余的活动调节部件，不存在调节间隙带来的定位误差，结构简单可靠，不需要定期做校准维护，放在工位上随时可以取用，非常适合批量加工螺纹件的生产车间、五金加工门店的刀具修磨工位使用，能够统一螺纹刀具的刃磨标准，减少因为刀具角度问题导致的螺纹加工废品，提升螺纹加工工序的整体稳定性。修磨的时候要注意，将研磨块平稳放置在距离砂轮工作面1到2毫米的位置，不要过度靠近砂轮避免研磨块本身被砂轮磨削损耗，刀具贴合定位面的时候要保持压力均匀，不要单侧用力导致刀具偏斜，进给的时候保持平稳的低速进给，避免单次磨削量过大导致刀具刃口退火，影响刀具的切削硬度。
