铁匠金属线材弯曲成型工装夹具

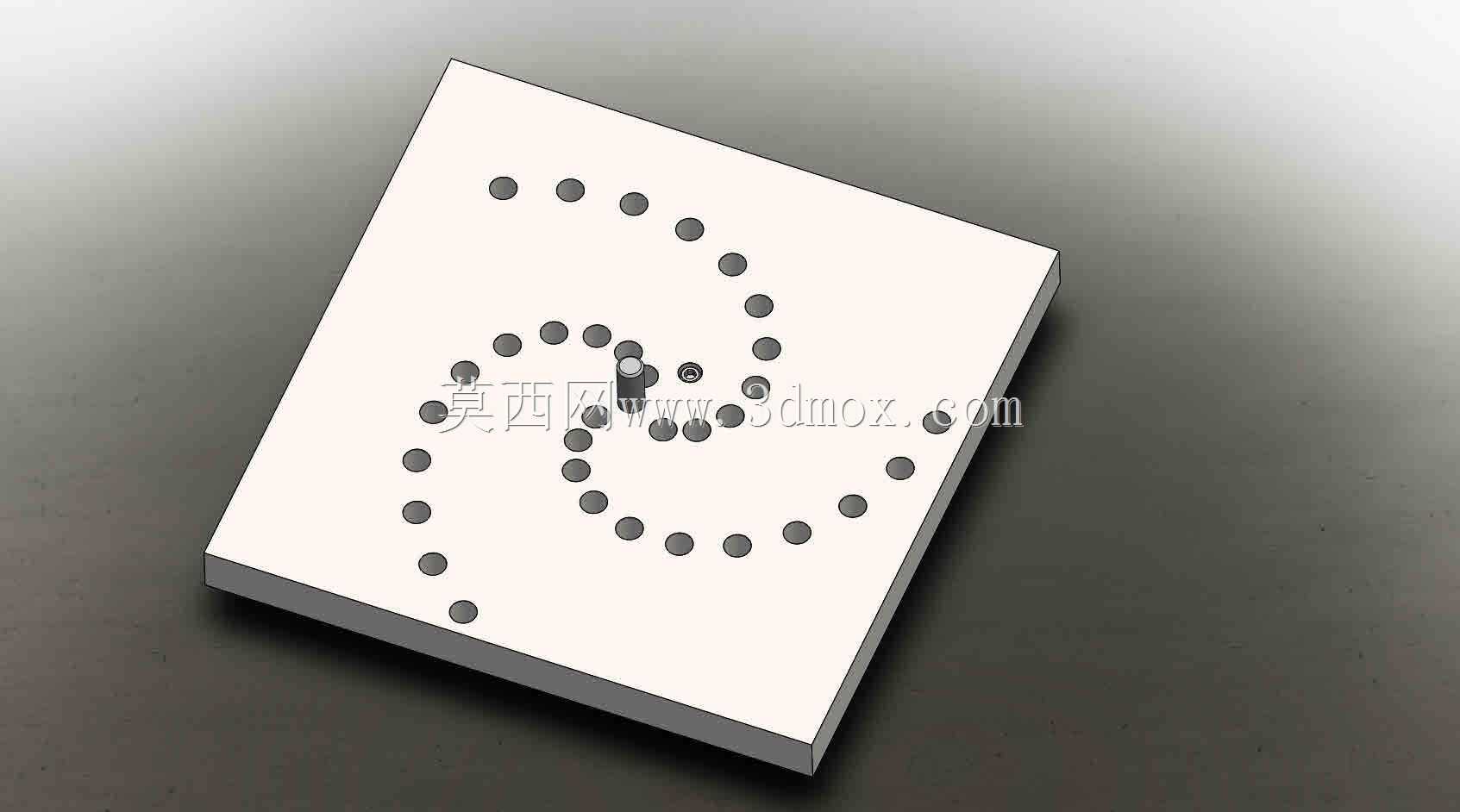

　　在小型五金件打制、铁艺加工、手工金属线材成型的作业场景中，这类弯曲夹具是工位上使用频率极高的辅助作业工装，主要用于圆钢、扁铁、细金属线材的定角度弯曲、圆弧弯折成型作业，替代传统手持钳具配合敲击的作业方式，大幅降低手工弯折过程中的尺寸偏差与操作劳动强度。从结构设计来看，该夹具采用方形厚钢板作为基座主体，基座上按照不同弯曲半径、弯折角度的加工需求，排布了多组定位孔位，中心位置设置固定挡柱，作业时可根据待加工工件的弯折半径要求，将配套的定位销插入对应位置的孔位中，把待弯折的金属线材一端卡在中心挡柱与定位销之间，通过手动扳动线材绕挡柱转动，即可完成对应弧度或角度的弯折成型，孔位的排布覆盖了常用的小半径圆弧弯折、直角弯折、

　　多段连续弯折的定位需求，无需额外更换工装即可完成多数常规铁艺小件、五金挂钩、小型金属支架的弯折加工作业。基座的厚度设计充分考虑了手工弯折作业时的受力需求，整体采用刚性较好的中碳钢材质加工，能够承受弯折过程中来自金属线材的反向作用力，避免长期作业后基座出现变形、孔位磨损偏移的问题，基座底面做平整处理，可直接通过螺栓压紧固定在铁匠工位的工作台面上，也可配合快速夹钳实现快拆固定，适配不同作业工位的安装需求。定位孔的孔径采用统一规格设计，与配套的定位销、挡柱采用间隙配合，插拔顺畅无卡滞，同时配合间隙控制在合理范围内，避免弯折过程中定位销出现倾斜晃动，导致弯折尺寸出现超差。中心挡柱的高度略高于常用加工线材的直径，

　　确保弯折过程中线材不会从挡柱上方脱出，同时不会过高导致线材取出时出现卡滞。孔位的排布逻辑经过实际作业验证，从中心向外按照不同的弯曲半径梯度排布，同时覆盖了不同弯折角度的定位需求，作业人员可根据加工图纸的要求快速找到对应的定位孔位，无需反复测量定位，大幅提升单件小批量手工加工的作业效率。这类夹具没有复杂的传动或液压结构，整体结构简单可靠，维护成本极低，仅需长期使用后检查定位销、挡柱的磨损情况，更换磨损的销件即可持续使用，非常适合个体铁匠铺、小型五金加工坊、铁艺定制工作室的日常作业需求，相比大型数控弯折设备，这类工装的投入成本极低，且操作无门槛，新入职的作业人员仅需简单讲解即可上手操作，对于小批量、多规格的定制类金属弯折件加工，

　　具备极强的实用性。在实际安装使用时，需要注意基座的安装平面度，若工作台面存在明显凹凸，需要在基座与台面之间加垫薄铜皮调平，避免固定螺栓锁紧后基座出现内应力变形，导致孔位位置出现偏移，影响弯折精度；定位销插入孔位后需要确认插到底部，避免弯折受力时定位销弹出造成作业危险；加工不同直径的线材时，可根据线材的刚性调整扳动的施力速度，对于硬度较高的弹簧钢类线材，可配合局部加热后再进行弯折作业，避免受力过大导致定位销弯曲或孔位变形。该夹具的整体外形尺寸适配常规工作台的安装空间，不会占用过多工位面积，闲置时可直接放置在工位工具架上，无需特殊的存储维护条件。
