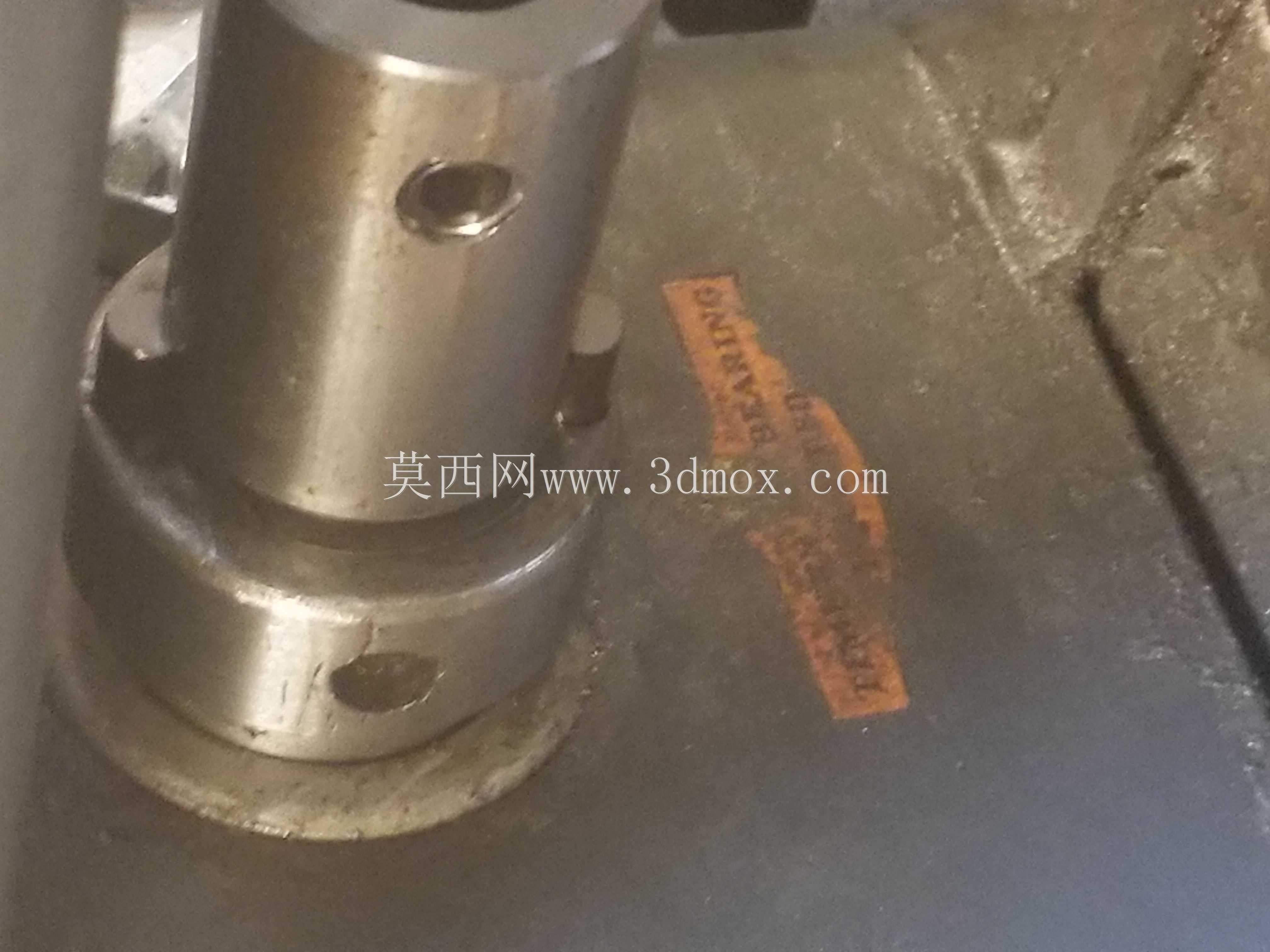

阿特拉斯3/4英寸端磨机主轴保护支架

　　在金属切削加工的现场工况里，磨床、端铣类设备的主轴锥度精度直接决定了加工件的形位公差与表面质量，一旦主轴锥面出现磕碰、磨损，不仅会导致刀具装夹偏摆超差，还会造成整根主轴的维修成本激增，这类主轴保护支架正是针对这类现场痛点设计的配套部件。这款支架适配阿特拉斯系列3/4英寸端磨机使用，需要和对应型号的驱动器配合安装，核心作用就是在设备非加工状态、刀具拆装过程中承托端部结构，隔绝外力磕碰主轴锥面的风险，避免锥度受损带来的精度损失。从结构设计来看，整体采用同轴回转体布局，长锥柄段的外圆尺寸严格匹配驱动器的装夹内孔，安装后可以保证支架与主轴的同轴度控制在合理公差范围内，不会出现偏载别劲的情况；大直径圆柱段作为主体防护结构，

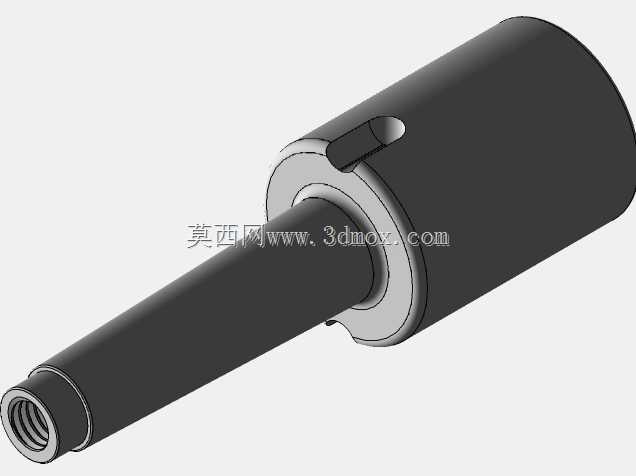

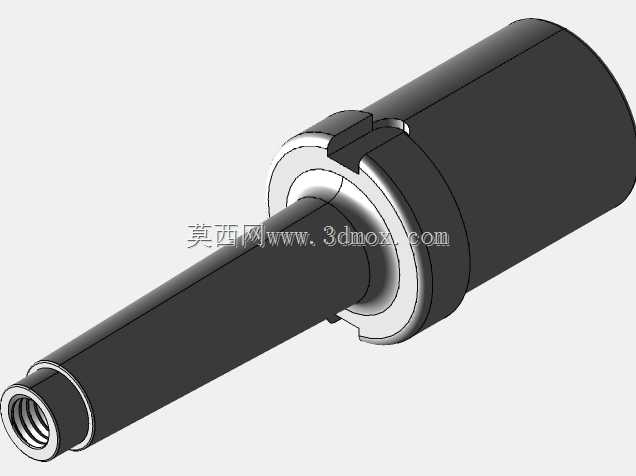

　　外径尺寸刚好覆盖主轴端部的锥面区域，安装后可以完全遮挡外露的锥面，避免车间内的金属切屑飞溅、工具误碰损伤锥面；侧面开设的定位槽用于和驱动器上的锁紧销配合，实现轴向与周向的定位，防止支架在使用过程中出现转动、窜动的情况，保证防护位置的准确性；端部的内螺纹结构用于和端部锁紧部件配合，实现支架的轴向压紧固定，安装时不需要额外改造原有设备结构，直接替换对应位置的部件即可完成装配，适配性较强。从安装边界来看，支架的总长、各段外圆直径都严格匹配原有设备的安装空间，安装后不会和设备的防护罩、进给机构产生运动干涉，在设备的全行程移动过程中都能保持稳定的防护状态，不会因为设备振动出现松脱。在实际车间应用场景中，这类支架多用于批量加工的生产线端磨工位，

　　这类工位刀具更换频次高，操作人员在拆装刀具时很容易因为工具滑脱、刀具放置不当磕碰主轴锥面，加装这款支架后，相当于给主轴锥面增加了一层硬质防护层，非加工状态下锥面完全被支架覆盖，只有装刀时才会短暂露出，大幅降低了主轴意外损伤的概率。设计过程中充分考虑了车间的复杂工况，支架整体采用刚性较好的结构设计，壁厚经过核算，可以承受日常操作中常见的磕碰冲击力，不会因为轻微撞击就出现变形，同时各段的过渡圆角都做了圆滑处理，避免安装过程中划伤操作人员或者设备配合面。和同类防护部件相比，这款支架的同轴度设计更贴合阿特拉斯端磨机的原有安装基准，不会因为加装防护部件影响刀具的装夹精度，拆卸也十分便捷，日常设备维护时不需要复杂工具就能完成拆装，

　　不会增加一线操作人员的额外工作量。在三维建模过程中，各配合面的尺寸公差都严格按照设备原厂的配合要求设定，锥面的配合公差、定位槽的位置度、内螺纹的精度都符合机械加工的通用标准，建模时还原了所有的细节特征，包括侧面的定位缺口、端部的内螺纹牙型、各段的过渡倒角，能够直接用于后续的加工出图、装配模拟，也可以作为同类设备防护部件设计的参考样本，帮助结构设计人员快速理解这类主轴防护支架的设计逻辑与尺寸匹配要点。
