阿特拉斯成型机3/8方形连接曲柄结构

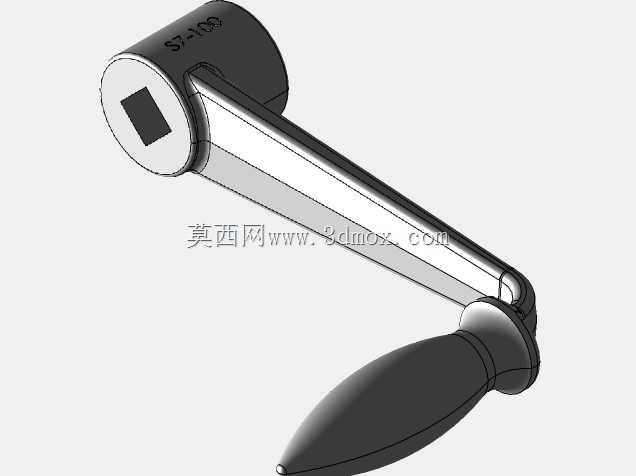

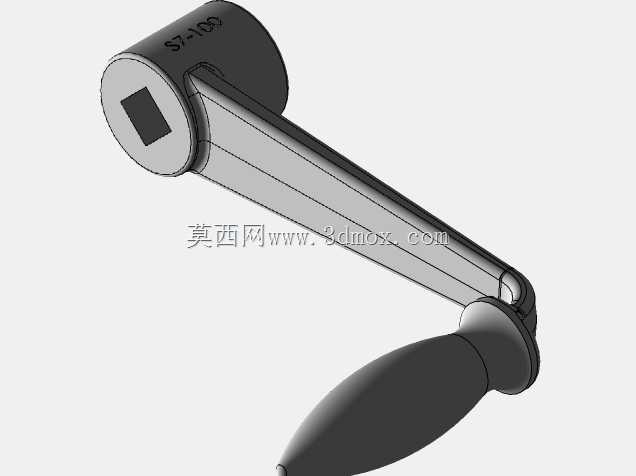

　　在锻压成型、型材校直类加工车间的现场，成型机的手动操作曲柄是操作人员与设备动力传递链路直接交互的核心部件，这款适配阿特拉斯系列成型机的S7-100规格曲柄，采用3/8方形接口设计，主要承担手动调节工位、锁紧成型模具、微调进给行程的实际功能，区别于普通设备的圆形轴连接手柄，方孔结构能在大扭矩扳动过程中彻底消除连接间隙，避免长期使用后出现的轴孔打滑、手柄空转问题，尤其适配成型机作业时需要反复施加较大操作力的工况。从结构设计逻辑来看，这款曲柄整体分为三个功能段：与设备转轴配合的方孔连接座、传递扭矩的斜置杆身、供操作人员握持的防滑手柄段。连接座部分做了加厚圆柱凸台设计，方孔的边缘做了0.5mm的倒角导入处理，既方便现场快速对位安装，

　　也能减少方孔棱角在反复拆装过程中对设备转轴表面的刮蹭损伤，连接座圆柱面上的标识刻印采用凹陷式设计，不会因为长期握持摩擦导致规格标识磨损消失，方便后期设备维护时快速识别配件规格。杆身部分采用变截面斜置结构，并非等径直杆设计，靠近连接座的位置截面尺寸更大，向手柄段逐步平滑收窄，这种设计一方面能匹配操作时的力臂分布，在操作人员施加扳动力的过程中，杆身的应力集中点被分散到整段杆体上，不会在根部出现应力断裂的问题，另一方面斜置的角度经过人体工程学校核，操作人员站在设备操作位扳动手柄时，手腕能保持自然舒展的状态，长期重复操作也不容易出现肌肉疲劳。握持段采用仿形曲面设计，表面做了哑光防滑处理，没有多余的棱角凸起，握持时手掌能完全贴合手柄曲面，

　　即使手上沾有少量切削液或者金属碎屑，也能稳定施力不会打滑。从安装边界来看，这款曲柄的连接方孔为标准3/8英寸方形尺寸，安装时不需要额外加工转接套，直接套入设备对应规格的方形转轴即可，轴向通过转轴端部的锁紧螺钉固定，整体安装后回转半径经过严格控制，扳动过程中不会和成型机的台钳基座、进给导轨、防护罩等周边部件发生运动干涉，在设备的全行程调节范围内，曲柄的转动轨迹都预留了足够的安全间隙，操作人员握持操作时不会被周边结构夹手。在实际应用场景中，这类曲柄除了适配阿特拉斯成型机的模具锁紧、行程调节功能外，也可通用于同规格方轴接口的台钳锁紧、工装夹具调节、小型磨床的进给微调等工位，只要设备的操作轴为3/8方形结构、操作扭矩在该曲柄的承载范围内，

　　都可以直接替换使用。设计过程中对杆身的受力做了完整的仿真校核，当操作人员在手柄端施加常规操作力时，杆身的最大变形量控制在0.1mm以内，不会因为扳动时的杆身形变导致调节精度下降，连接座的方孔公差采用过渡配合设计，安装后既不会因为间隙过大产生晃动，也不会因为配合过紧导致拆装困难，日常维护时只需要定期清理手柄与杆身连接处的金属碎屑，在转动配合位置涂抹少量润滑脂即可长期稳定使用，不需要频繁更换配件。不同于焊接结构的一体式曲柄，这款曲柄的手柄段与杆身采用圆弧过渡连接，没有突兀的焊接接缝，长期使用不会在焊缝位置出现锈蚀开裂的问题，整体表面做了发黑防锈处理，能适应车间内多油污、多金属粉尘的作业环境，即使长期暴露在切削液飞溅的场景下，表面也不会轻易出现锈蚀剥落的情况。
