航空用左手短叉连接接头结构设计

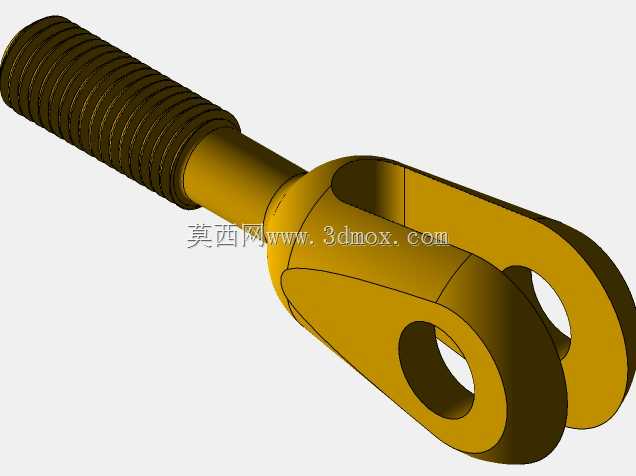

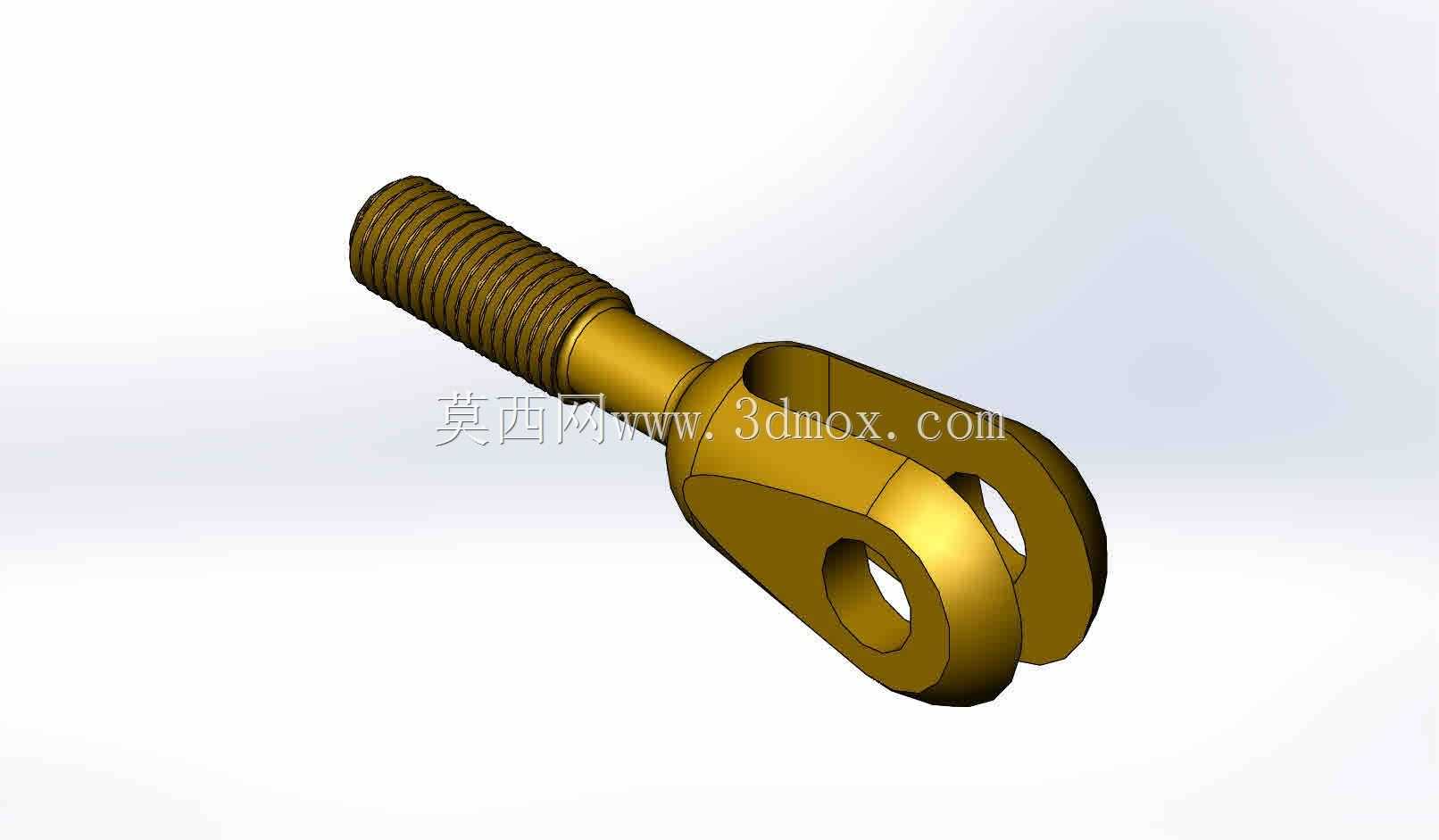

　　该叉形接头属于杆端铰接类连接件，在机械传动与结构连接场景中承担载荷传递与铰接转动的核心作用，常见于航空操纵系统、工业设备连杆机构、工程机械传动链路等需要实现刚性拉杆与铰接部件连接的位置，一端通过外螺纹与调节拉杆实现长度可调的刚性连接，另一端通过叉形耳片与配套的铰接销、被连接件形成可绕销轴轴线小角度转动的铰接副，能够补偿连杆装配过程中的位置偏差，同时抵消传动过程中产生的附加弯矩，避免拉杆承受额外的弯曲载荷，保障传动链路的受力状态始终沿杆体轴线方向。从结构设计逻辑来看，该零件采用一体化锻造成型后机加工的工艺路线，整体分为螺纹段、过渡轴颈、叉形耳片三个功能区段，螺纹段采用标准外螺纹设计，螺纹牙型经过滚压强化处理，

　　能够保证与配套拉杆内螺纹的配合精度，同时提升螺纹的疲劳强度，适配交变载荷下的长期使用需求；过渡轴颈设置在螺纹段与叉形段之间，采用圆弧过渡结构避免截面突变产生的应力集中，轴颈直径略大于螺纹大径，既能够作为螺纹装配的限位端面，也能提升零件整体的抗扭、抗弯截面模量，避免在螺纹根部出现断裂失效。叉形耳片部分采用对称双片结构，两个耳片上加工有同轴的销孔，销孔的圆柱度、同轴度公差控制在IT7级精度范围内，保证铰接销装入后不会出现卡滞、偏磨的问题，耳片的开口宽度根据配套被连接件的厚度设计，预留0.2-0.5mm的装配间隙，既能够保证铰接转动的灵活性，也不会因间隙过大导致传动过程中产生冲击载荷。在安装边界方面，该零件的螺纹段长度经过精确计算，

　　能够满足拉杆长度调节的行程需求，装配时螺纹拧入深度不小于螺纹公称直径的1.5倍，保证螺纹连接的强度满足额定载荷要求；叉形端的销孔中心到螺纹端面的距离为固定安装尺寸，选型时需要匹配整个连杆机构的中心距要求，避免出现装配后连杆长度超差的问题；耳片外侧的整体宽度需要适配安装位置的空间边界，保证铰接转动过程中耳片不会与周边结构件发生运动干涉。从受力特性设计来看，该零件的材料选用高强度合金结构钢，整体经过调质处理达到指定硬度范围，表面进行氧化或镀层处理提升防腐蚀能力，叉形耳片的销孔位置经过局部表面淬火强化，提升销孔的耐磨性能，避免长期铰接转动后销孔出现椭圆化磨损导致铰接间隙过大。在实际使用过程中，该类左手短叉接头通常与右手螺纹的接头配套使用，

　　通过转动中间的拉杆就可以实现整个连杆长度的微调，无需拆卸两端的铰接结构，大幅提升了装配调试与后期维护的效率，在操纵拉杆、传动连杆、支撑拉杆等场景中，这类叉形接头能够可靠传递拉压双向载荷，同时允许铰接端存在一定角度的摆角，补偿结构件加工与装配过程中产生的位置误差，避免连杆出现别劲、卡滞的问题，保障整个传动或支撑系统的运行顺畅。建模过程中需要重点关注各功能段的过渡圆角设计，尤其是螺纹根部、轴颈与叉身连接位置、耳片与叉身连接位置的圆角，这些位置是应力集中的高发区域，圆角半径的取值直接影响零件的疲劳寿命，不能为了加工方便随意减小圆角尺寸；同时销孔的同轴度、螺纹与销孔轴线的位置度也是建模时需要严格控制的形位公差，若螺纹轴线与销孔轴线存在过大的垂直度偏差，会导致装配后连杆出现附加弯曲应力，大幅降低零件的使用寿命。
