阿特拉斯成型机多工位刀架结构设计

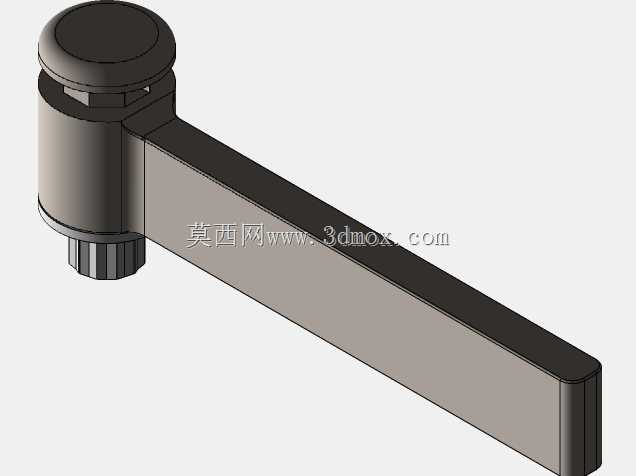

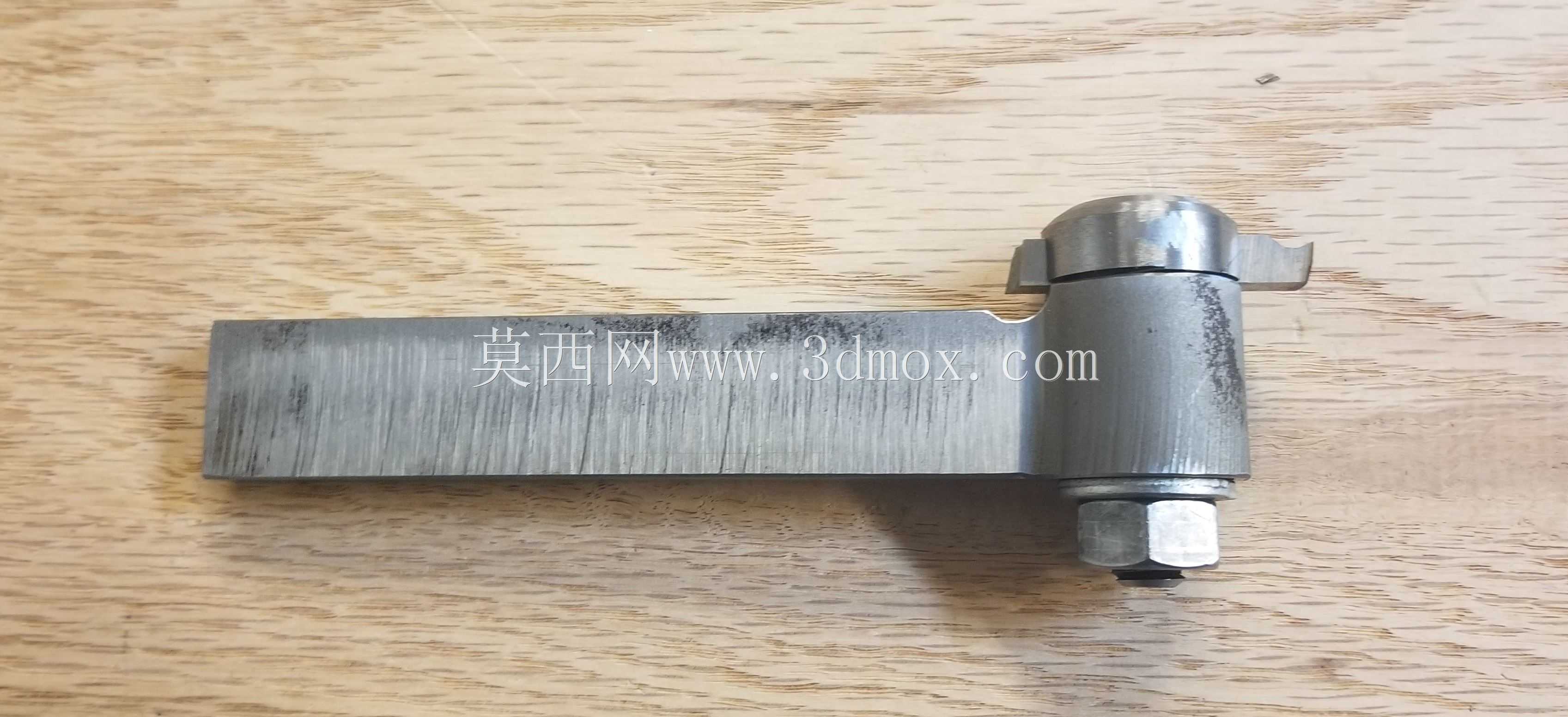

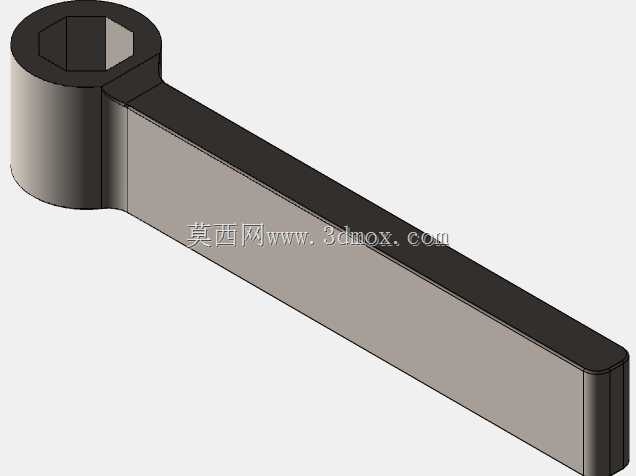

　　在金属型材连续成型加工产线中，多位置刀架是直接决定成型工序加工精度、换刀效率与设备稼动率的核心执行构件，这款适配阿特拉斯系列成型机的刀架结构，主要承担多工位切削刀具的承载、定位与工位切换功能，可在单次装夹型材的前提下完成多道次成型切削作业，减少工件重复装夹带来的定位误差，适配不同规格型材的成型加工需求。从结构设计逻辑来看，该刀架采用悬臂式主体承载结构，长条形刀架臂采用等截面矩形钢构设计，在保证足够抗弯扭刚度的前提下，尽可能压缩结构自重，降低工位切换时的转动惯量，避免高速换位过程中出现结构震颤影响加工精度。刀架臂与底部回转基座的连接位置设置了加强过渡结构，通过圆弧过渡消除应力集中点，可承受切削过程中传递的径向与轴向切削力，

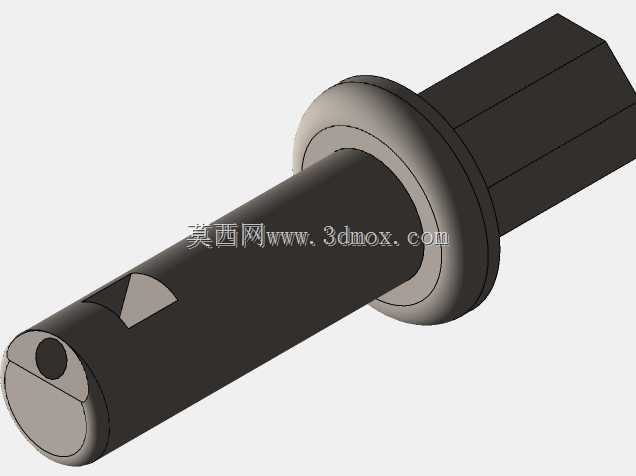

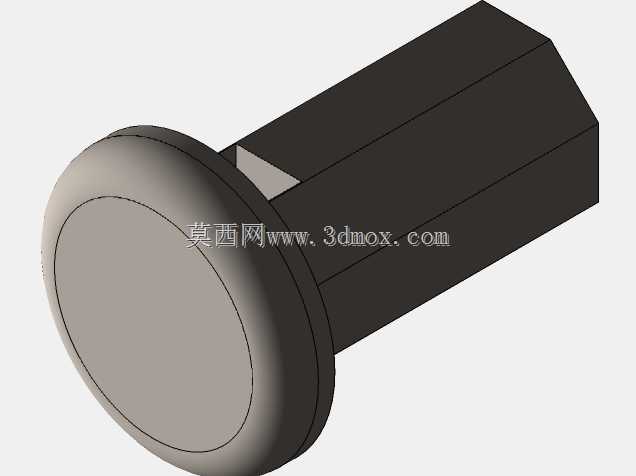

　　避免长期交变载荷作用下出现连接位置开裂变形。底部回转基座集成了花键传动接口，可直接与成型机的工位切换驱动轴连接，传动间隙控制在极小范围内，保证工位切换的重复定位精度满足成型加工的公差要求，基座端部设置的端盖结构可对内部传动轴承进行密封防护，避免切削过程中产生的金属碎屑、切削液渗入传动结构造成磨损，延长构件的维护周期。刀架的安装边界充分考虑了阿特拉斯成型机的原有安装空间，回转基座的安装轴径、花键参数完全匹配设备原有接口，无需对设备主体结构进行改造即可直接替换安装，刀架臂的长度经过严格核算，在保证各工位刀具可到达加工位置的前提下，不会与设备的型材输送轨道、压紧机构产生运动干涉，工位切换过程中刀架的运动包络完全处于设备预留的安全空间内，

　　无需额外调整周边构件位置。从功能特性来看，该刀架可同时搭载多把不同成型轮廓的切削刀具，通过回转动作实现不同加工工位的快速切换，相比单刀位的刀架结构，可将单根型材的加工换刀时间压缩七成以上，尤其适配小批量多规格的型材成型加工场景，减少换刀调试的辅助时间。刀架上的刀具安装位置设置了统一的定位基准面，刀具安装时可通过基准面快速定位，无需反复对刀即可保证加工轮廓的位置精度，降低操作人员的调试难度。在实际应用场景中，这类多位置刀架广泛应用于冷弯成型机、金属型材切削成型设备中，尤其适配阿特拉斯系列高速成型设备的加工节奏，可配合设备的连续送料机构实现不间断成型加工，在钢结构型材加工、汽车型材零部件成型、五金构件冷弯加工等场景中均可适配。

　　设计过程中针对刀架的受力状态进行了针对性优化，刀架臂的截面厚度经过抗弯强度校核，在最大切削载荷下的形变量控制在加工公差允许范围内，不会因为切削受力变形导致加工轮廓超差，连接位置的紧固件采用防松设计，可适应设备长期高速运行的振动工况，避免紧固件松动导致的工位偏移。刀架的外露表面均做了防锈耐磨处理，可适应切削液喷淋、金属碎屑冲刷的恶劣加工环境，降低日常维护的工作量，密封结构采用耐油耐磨的密封件，长期运行不会出现密封失效漏液的问题。
