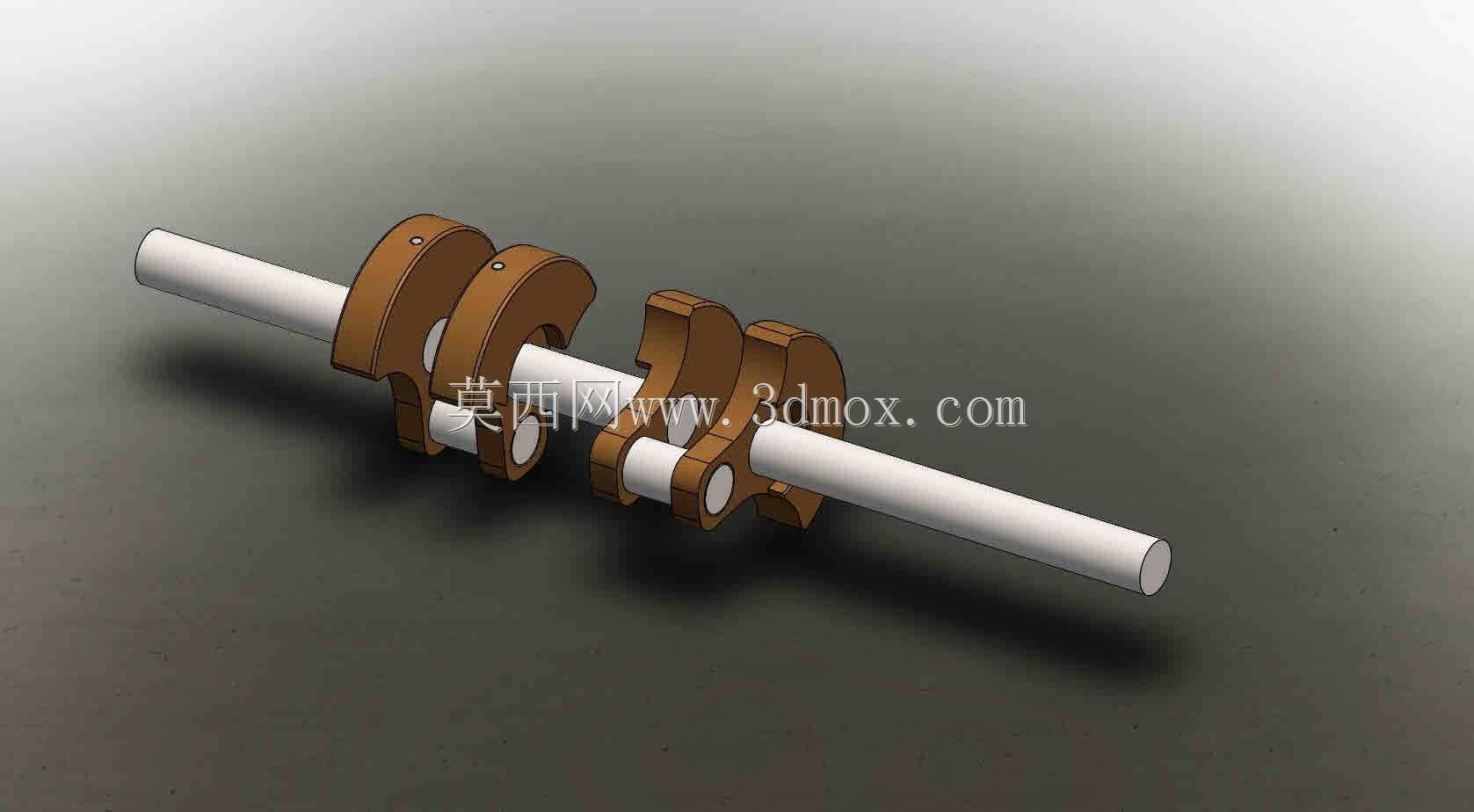

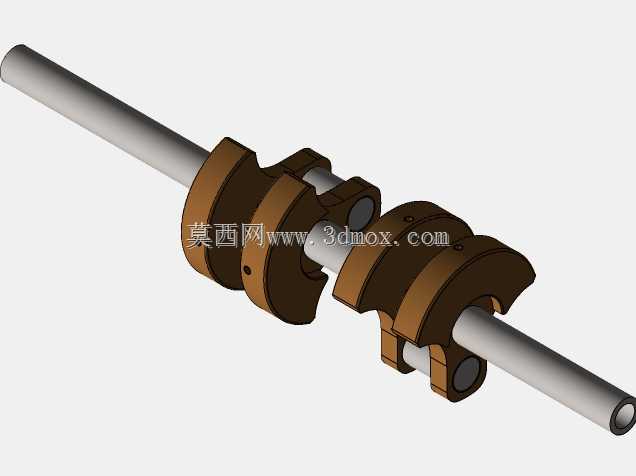

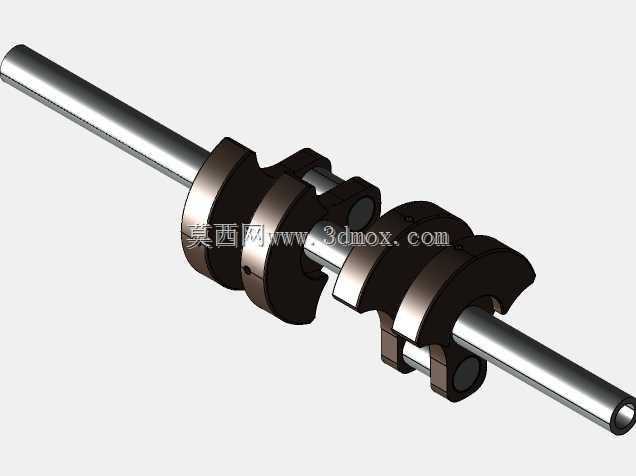

斯图尔特D10蒸汽机改进型曲轴结构

　　在小型固定式蒸汽动力装置、复古动力演示设备以及教学用蒸汽机实训台架中，曲轴作为承接活塞往复运动、转换为旋转扭矩输出的核心部件，其结构合理性直接决定整套动力单元的运行平顺性与使用寿命。这款针对斯图尔特D10机型优化的曲轴，在原有原型结构基础上调整了曲柄销与主轴颈的过渡圆角参数，修正了传统结构中曲柄臂应力集中的薄弱区域，适配单缸双作用蒸汽机的动力输出特性，能够在0.3-0.8MPa的工作蒸汽压力区间稳定传递扭矩，避免长期交变载荷下出现的曲柄臂疲劳开裂问题。

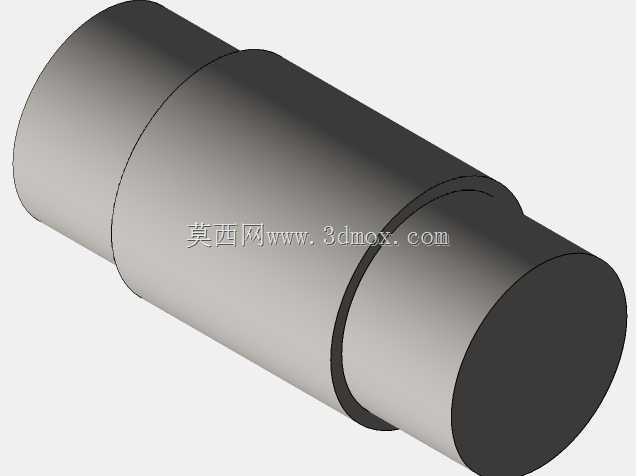

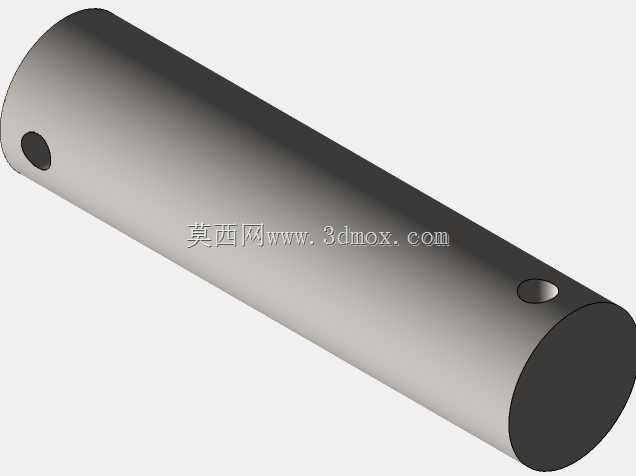

　　从实际安装适配维度看，该曲轴两端主轴颈采用统一的等径设计，可直接适配原机型的剖分式滑动轴承座，无需对机体的轴承安装孔位进行二次加工，主轴颈的轴向定位台阶尺寸与原机密封件、飞轮安装位的公差带完全匹配，安装时仅需按顺序装入主轴承瓦、调整轴向窜动间隙在0.05-0.12mm区间即可完成装配，无需额外制作适配衬套。曲柄销的直径与活塞连杆大头的轴瓦内径公差控制在H7/g6配合区间，能够保证连杆在往复摆动过程中无卡滞、无过量旷量，减少运转过程中的冲击载荷。

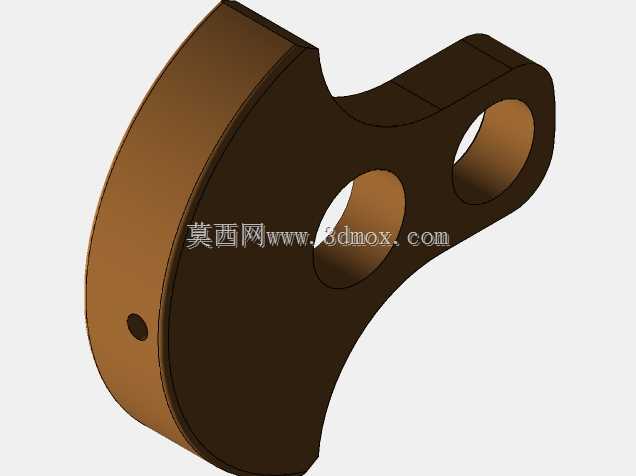

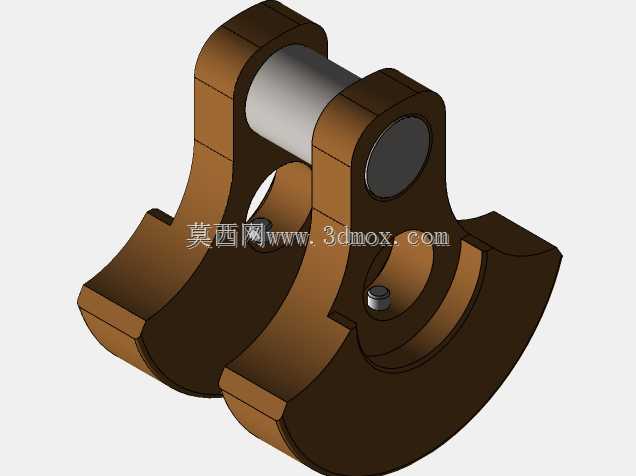

　　设计过程中优先考虑了小型蒸汽机的实际运行工况：这类设备多用于教学演示、复古动力收藏以及小型附属设备驱动，运行转速通常在200-500r/min区间，载荷特性为周期性交变冲击，因此在曲柄臂的结构设计上没有采用过度轻量化的镂空结构，而是通过调整曲柄臂的截面形状，在保证整体重量不超出原机平衡设计要求的前提下，增大了曲柄销与主轴颈连接位置的过渡圆弧半径，将应力集中系数降低了18%左右，同时在曲柄臂上预留了平衡块安装螺孔，可根据实际飞轮匹配情况加装不同重量的平衡块，将曲轴动平衡精度控制在G6.3等级以内，降低高速运转时的机体振动。

　　从外形边界来看，整根曲轴的轴向总长度适配原机曲轴箱的内部安装空间，曲柄回转半径与原机活塞行程完全匹配，不会出现活塞运行到上止点时碰撞气缸盖、下止点时超出气缸行程的问题，曲柄臂的外圆回转直径小于曲轴箱内部的避让空腔尺寸，运转过程中不会与曲轴箱内壁、润滑油道以及其他附属部件发生干涉。曲轴的输出端采用平键连接结构，可直接适配原机的飞轮、皮带轮等动力输出部件，键槽的位置与尺寸符合通用机械传动的标准公差要求，无需对连接件进行二次修配。

　　在实际使用场景中，这款改进曲轴不仅可以直接替换斯图尔特D10蒸汽机的原有磨损曲轴，也可作为同规格小型单缸蒸汽机的自制改装部件使用，其结构参数经过实际运转验证，在连续8小时的额定载荷运转测试中，主轴颈与曲柄销的磨损量小于0.02mm，润滑油膜形成稳定，没有出现异常发热情况。针对蒸汽机运行过程中可能出现的冷凝水混入润滑油的情况，曲轴的轴颈表面粗糙度控制在Ra0.8以下，能够在润滑条件稍差的工况下保持较好的耐磨性能，减少轴瓦的异常磨损。

　　从建模逻辑上看，整个曲轴的建模过程完全遵循实际加工工艺顺序，先确定两端主轴颈的同轴基准，再依次生成各段主轴颈、曲柄臂、曲柄销的实体结构，过渡圆角、卸载槽等细节结构均按照实际加工可实现的尺寸进行建模，没有出现工艺无法实现的尖锐内角或者薄壁结构，所有尺寸参数均可以直接导出用于数控加工或者铸造模具制作，建模过程中预留的尺寸基准与加工工艺基准完全重合，能够保证加工完成后的零件形位公差符合设计要求，减少加工过程中的装夹找正难度。
