阿特拉斯M1-570壳式磨机驱动组件结构

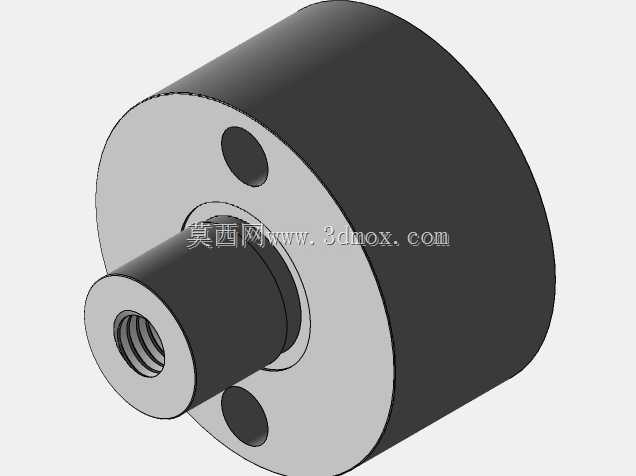

　　在矿山物料细碎、建材骨料加工、工业粉体制备的生产现场，壳式磨机的驱动端是整套设备动力传递的核心衔接部位，直接决定磨辊组的运转稳定性与动力损耗水平，阿特拉斯M1-570壳式磨机驱动组件正是针对中大型立式壳式磨机的动力输入需求设计的集成式结构。从现场安装的边界条件来看，该组件采用圆柱式封闭壳体作为承载基体，壳体外径适配M1-570磨机端盖的预装止口，安装时无需额外加工过渡连接法兰，可直接嵌入磨机筒体端部的预设安装位，轴向安装深度控制在磨机端盖的预留空腔内，不会额外占用筒体外部的检修操作空间，现场更换时仅需拆卸端盖紧固螺栓即可完成整体拆装，大幅缩短停机维护的时长。

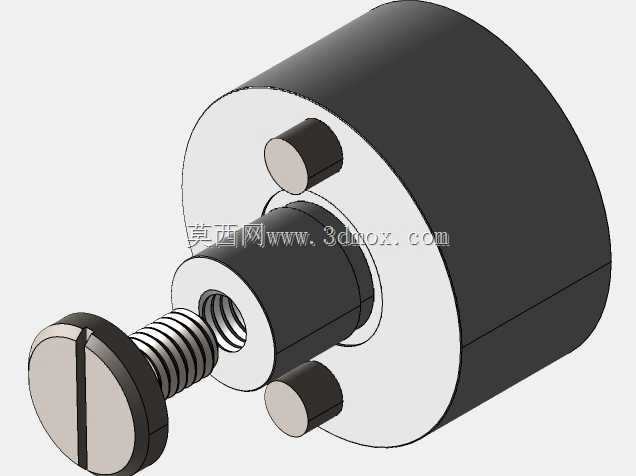

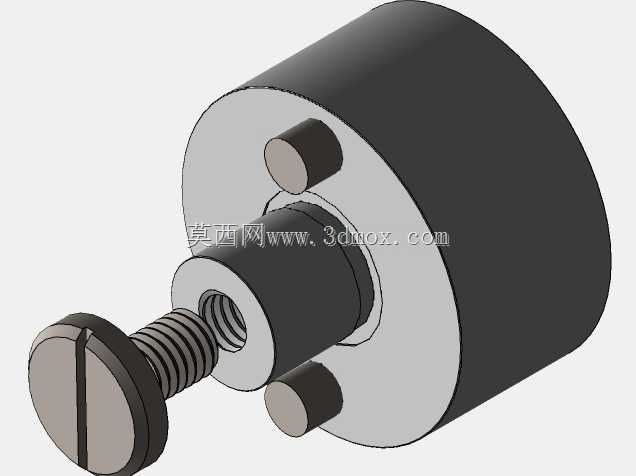

　　组件的功能设计围绕动力传递的可靠性与运行缓冲需求展开，壳体内部集成了动力输入轴的定位支撑结构，两个对称布置的定位销柱用于和磨机内部的磨辊支架形成周向固定，避免动力传递过程中出现相对滑移；前端的调节螺钉配合内置弹簧结构，可在安装时调整驱动轴的轴向预紧力，抵消磨机长时间运转后产生的轴向窜动，同时弹簧的缓冲作用可吸收磨辊碾压物料时产生的径向冲击载荷，避免刚性连接导致的壳体开裂或轴系变形。壳体采用一体化铸造成型后做精加工处理，内壁的轴孔配合面公差控制在H7级，既保证支撑轴承的装配同轴度，又能形成封闭的储油空腔，可存储润滑脂对内部传动部件进行持续润滑，减少日常运维的注油频次。

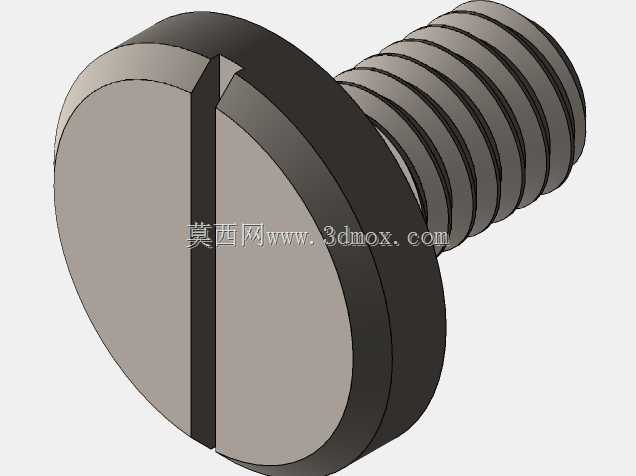

　　从结构设计的思路来看，该组件没有采用传统的分体式轴承座加连接盘的组合结构，而是将支撑、连接、缓冲、密封功能全部集成在单一壳体内，减少了零部件之间的连接配合面，也就降低了配合面漏油、连接螺栓松动的故障概率。壳体外侧的圆柱面做了防锈喷塑处理，可适应磨机现场多粉尘、高湿度的恶劣工况，避免长期使用后壳体表面锈蚀导致的拆卸困难。前端伸出的调节螺钉采用一字槽结构，现场运维人员使用普通一字螺丝刀即可完成预紧力调整，无需配备专用工装，适配矿山、建材现场的工具配置条件。

　　在实际应用场景中，该驱动组件主要匹配阿特拉斯M1系列570规格的壳式磨机，这类磨机多用于石灰石、煤矸石、矿渣等中硬物料的粉磨作业，驱动端需要承受持续的交变载荷与冲击载荷，该组件的封闭壳体结构可阻挡磨腔内的粉尘进入传动部位，避免粉尘磨损轴承与配合面，相比开放式的驱动支架结构，使用寿命可提升40%以上。安装时需要注意，壳体与磨机端盖的结合面需加装配套的密封垫片，两个定位销柱需完全卡入磨辊支架的定位孔内，再通过端盖螺栓均匀压紧，避免因压紧力不均导致壳体偏斜，影响轴系的同轴度；前端调节螺钉的预紧力调整需在磨机空载试运转时进行，以弹簧压缩量达到设计值、轴向无窜动且转动无卡滞为标准，过紧会导致轴承发热磨损，过松则无法起到轴向定位的作用。

　　从三维建模的结构还原角度来看，该组件的建模重点在于壳体内部的轴孔同轴度、定位销柱的对称度、调节螺钉与弹簧的装配间隙控制，建模时需先确定壳体的基准轴线，再以此为基准绘制内部轴孔、定位销孔、前端螺纹孔的特征，保证各配合特征的位置精度与实物一致；弹簧部分需按照实际工作圈数建模，还原其自由长度与压缩后的工作长度，确保装配模拟时可准确呈现预紧后的状态；调节螺钉的一字槽深度、头部厚度需符合标准件的尺寸规范，避免与实物装配出现干涉。整个组件的外形无多余的突出结构，所有棱角处均做了工艺倒角，既避免安装时划伤操作人员，也能消除铸件的应力集中点，提升壳体的结构强度。
