矿山钻机配套左手长叉连接构件

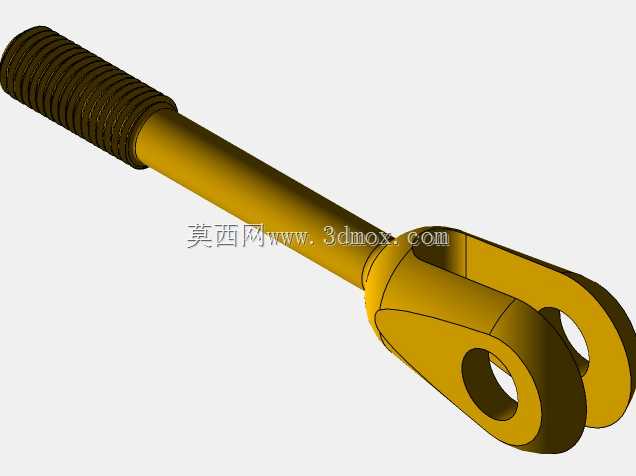

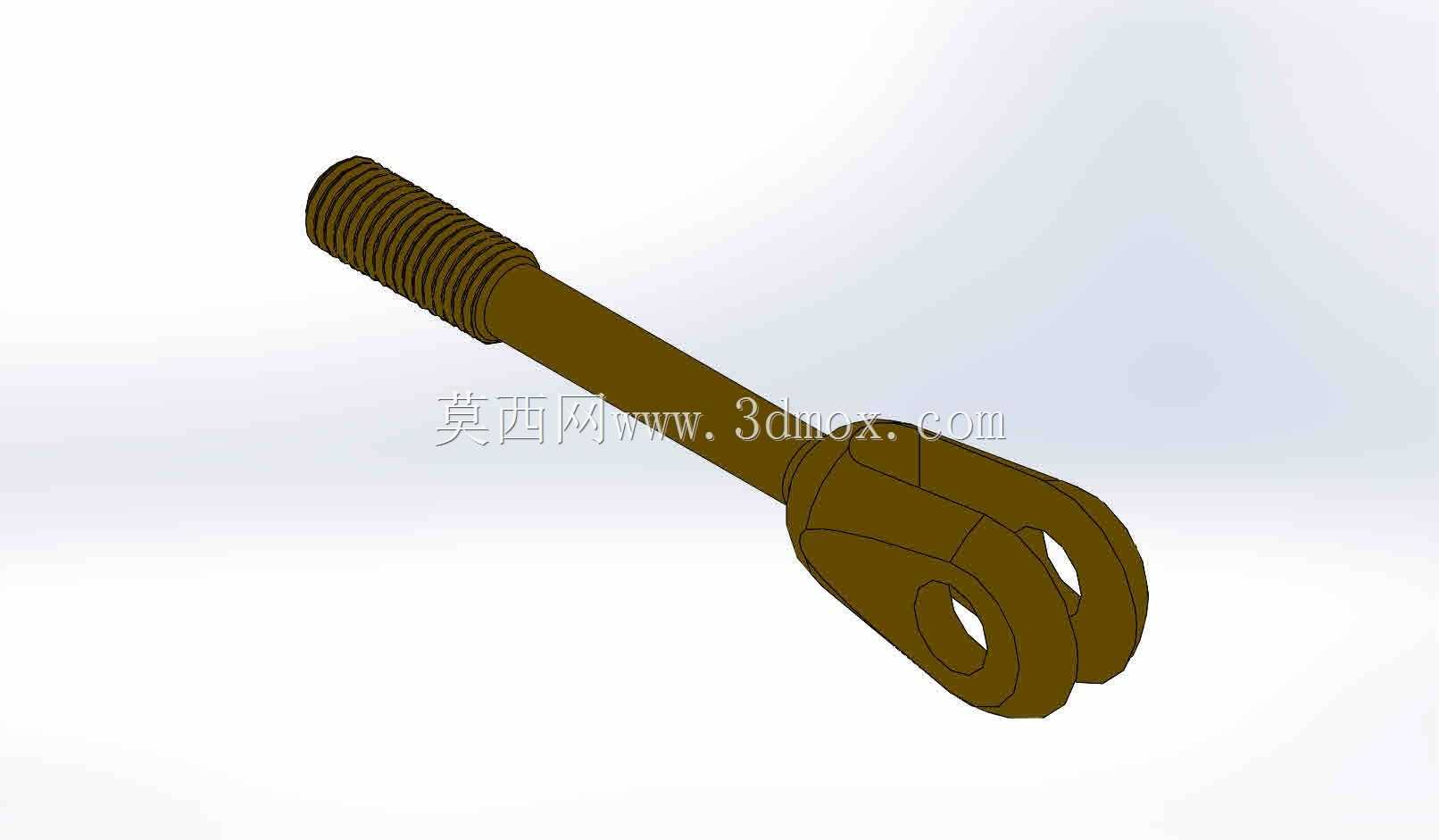

在地下矿山采掘作业的潜孔钻机、凿岩台车进给机构中，这类左手长叉构件是进给传动链末端的核心铰接连接件，主要承担冲击载荷下的动力传递与角度补偿功能，适配左旋螺纹传动的进给丝杠布局，避免右旋构件在冲击振动下出现的松脱风险。从结构功能来看，构件一端为叉形铰接端，开设同轴销孔，用于与钻机滑架上的摆臂支座通过圆柱销形成铰接副，可在进给过程中补偿滑架俯仰调整带来的角度偏差，避免传动杆出现卡滞或附加弯曲应力；另一端为外螺纹杆段，直接与进给油缸的活塞杆内螺纹段旋合，将油缸的直线推力传递至凿岩机头的滑座，带动钻具完成轴向进给动作。设计阶段首先要匹配安装边界的尺寸约束，铰接端的叉口开档尺寸需与对应摆臂的耳板厚度保持0.2-0.4mm的间隙配合，销孔直径与铰接销采用H7/h6的过渡配合，既保证铰接转动的灵活性，又避免间隙过大带来的冲击载荷放大问题；螺纹段的长度需满足进给全行程下的螺纹啮合长度要求，最小啮合长度不小于螺纹公称直径的1.2倍，防止大推力下出现螺纹滑牙失效。杆身部分采用等直径圆杆结构，过渡位置均设置R3-R5的圆角，避免应力集中，因为钻机作业过程中会伴随凿岩机头的高频冲击，应力集中位置很容易在交变载荷下出现疲劳断裂。实际选型应用中，这类左手螺纹的长叉构件需特别注意旋向匹配，一旦错用右旋构件，在钻机持续的振动冲击下，螺纹连接会逐渐松脱，直接导致进给机构失效，甚至引发钻具掉落的井下安全事故。铰接端的两个耳板需保证同轴度公差在0.05mm以内，否则安装后铰接销会出现别卡现象，长期运行会造成耳板单侧磨损加剧，缩短构件的更换周期。从受力特性分析，该构件主要承受轴向拉压载荷，同时在滑架俯仰调整时承受少量的横向剪切力，因此材质选型通常选用40Cr调质处理，硬度控制在220-250HBW，兼顾强度与韧性，表面做发黑处理适应井下潮湿多尘的作业环境，避免锈蚀导致的拆卸困难。建模过程中需重点关注叉形端与杆身的过渡位置建模精度，圆角特征不能省略，否则后续有限元受力分析会出现应力值失真，无法准确评估构件的疲劳寿命；螺纹段采用简化的修饰螺纹特征即可，无需绘制完整牙型，既能满足装配干涉检查的需求，也能降低模型的数据量，适配整机装配时的大装配体运行流畅度。安装时需注意铰接销的轴向定位，采用开口销完成锁止，避免作业过程中铰接销窜出，螺纹连接部位需涂抹螺纹锁固胶，进一步提升防松性能，日常维护中需定期检查铰接部位的磨损量，当销孔间隙超过1mm时需及时更换构件，避免冲击载荷过大造成相邻部件的损坏。
