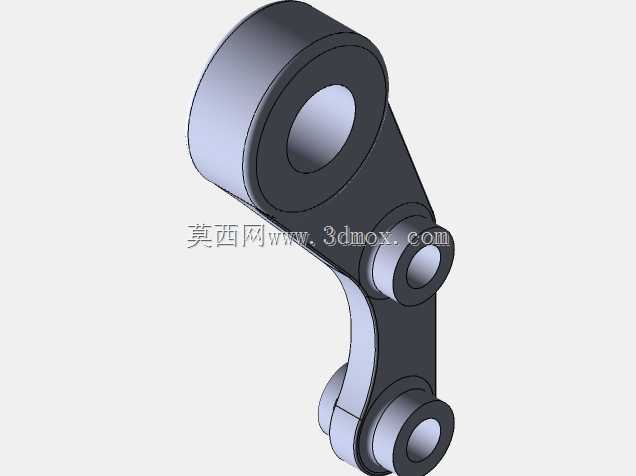

约翰迪尔农机用铰接式连接摇臂结构

　　该铰接摇臂结构主要应用于约翰迪尔系列农用作业机械的传动与执行机构连接环节，在农机的液压执行回路、悬挂调节机构以及动力传递路径中承担载荷传递与运动轨迹约束的作用，适配田间作业时复杂的交变载荷工况，能够在泥泞、多尘、大温差的户外作业环境下保持稳定的连接可靠性。从功能特性来看，该零件属于多铰接点的杠杆类传动件，三个带衬套安装位的铰接孔分别对应不同的连接端：大直径端通常与设备固定机架上的铰接销轴配合，作为整个摇臂的摆动回转支点，该位置承受整个摇臂工作过程中的最大支反力，因此孔位设计了更厚的环形加强结构，避免长期受交变载荷出现孔壁变形、开裂的问题；两个小直径铰接孔分别连接动力输入侧的液压活塞杆端与执行侧的调节拉杆端，通过摇臂的杠杆比放大液压执行件的输出推力，同时将活塞杆的直线往复运动转化为执行端的定角度摆动，实现农机作业部件的姿态调节、位置锁定等动作。

　　设计过程中首先根据配套机型的安装空间边界确定了三个铰接点的中心距参数，大孔中心到中部小孔的中心距、中部小孔到端部小孔的中心距严格匹配整机传动比要求，保证液压推杆的行程能够覆盖执行部件所需的全部调节角度，不会出现运动死点或者行程浪费的问题。整体结构采用变截面的弧形臂身设计，没有采用等厚度的直板结构，而是根据受力仿真的应力云图对臂身截面做了优化：在靠近大孔支点的高应力区域适当增加臂身厚度，在应力水平较低的臂身中段做了局部的减薄与圆弧过渡处理，既保证了整个零件的结构强度能够承受额定载荷下的弯曲、扭转复合应力，又尽可能控制了零件的整体重量，降低铰接销轴处的额外负载，减少运动过程中的惯性冲击。

　　所有铰接孔的内孔表面都设计了统一的衬套安装公差，能够适配标准尺寸的自润滑铜衬套或者复合衬套，安装时衬套与孔位采用过盈配合，销轴与衬套内孔采用间隙配合，日常维护时只需要定期加注润滑脂、更换磨损的衬套即可，不需要整体更换摇臂，降低了农机的后期使用维护成本。零件的外形轮廓所有转角位置都做了圆角过渡处理，没有尖锐的直角棱边，一方面避免热处理以及受力过程中出现应力集中导致的零件断裂，另一方面也减少了装配过程中尖锐边角对操作人员造成划伤的风险。安装边界方面，大孔的轴向长度与机架铰接座的开口宽度完全匹配，两个小孔的轴向长度分别适配液压杆叉形接头、拉杆接头的安装宽度，装配时不需要额外加装调整垫片即可完成轴向定位，臂身的弧形轮廓在整个摆动行程范围内不会与周边的机架横梁、液压管路、其他传动杆件发生运动干涉，在最大摆动角度位置时臂身与周边部件的安全间隙能够满足户外作业带振动工况的使用要求，不会因为作业过程中的整机振动出现部件磕碰磨损的问题。零件的材质选用常用的中碳结构钢，毛坯采用模锻工艺成型，保证金属纤维流线沿着零件的受力方向连续分布，相比切削加工的零件拥有更好的抗疲劳性能，成型后经过调质处理达到合适的硬度与韧性匹配，能够承受田间作业时频繁的载荷冲击，不会出现脆性断裂或者塑性变形的问题。
