阿特拉斯轧机配套MF-26轭架结构件

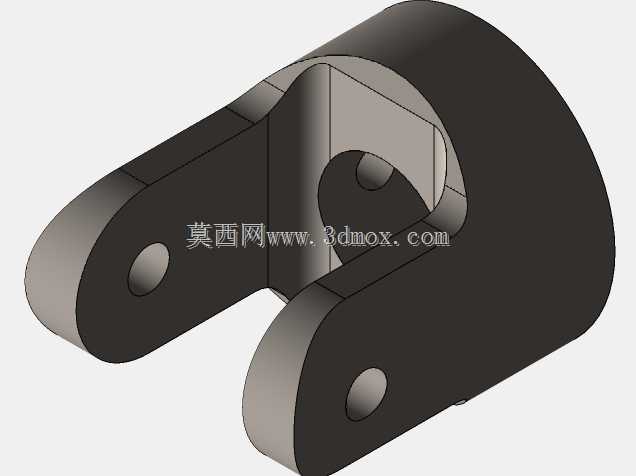

　　在冶金轧制生产线的设备运维与部件替换场景中，轭架类零件是承担铰接载荷、传递工作作用力的核心受力构件，这款适配阿特拉斯轧机的MF-26轭架，主要用于轧机辊系调整机构与机架主体的连接部位，日常生产中需要承受轧制过程带来的交变冲击载荷、辊缝调整时的推拉作用力，同时还要适配现场多尘、存在轧制润滑液喷淋的复杂工况，对结构强度、铰接配合精度都有明确的工程要求。从结构设计逻辑来看，这款轭架采用整体式C型开口结构，主体为等厚板材成型的双侧耳板布局，两个平行的安装耳板上分别加工有同轴的铰接通孔，用于穿装连接销轴，实现与调整连杆、轧辊轴承座侧铰接座的配合；C型开口的内弧面做了适配对应铰接部件外轮廓的圆弧过渡，避免装配时出现结构干涉，

　　同时开口的深度尺寸经过校核，能够保证铰接部件在全行程摆动范围内不会与轭架本体发生剐蹭。设计过程中首先考虑的是受力路径的合理性，两个耳板的受力面与主体连接部位做了大圆角过渡处理，避免应力集中导致的疲劳开裂，这一点是结合轧机现场轭架类零件常见的失效形式优化的——过往很多同类型零件的断裂故障都出现在耳板与主体连接的直角拐角处，长期受交变载荷作用容易萌生疲劳裂纹，因此在三维建模阶段就对该部位做了圆角强化，同时调整了耳板的厚度分布，在销轴孔周边做了局部加厚，抵消销轴挤压带来的局部应力峰值。从安装边界来看，这款轭架的双侧耳板外侧间距、内侧开口宽度都严格匹配对应型号轧机的安装空间，两个铰接孔的同轴度公差控制在满足重载铰接配合的精度范围内，

　　孔的内径尺寸适配现场常用的标准规格铰接销轴，不需要额外做二次加工就可以完成装配；耳板端部做了倒角处理，方便现场吊装对位时快速穿入销轴，降低现场检修更换的操作难度。实际应用中，这类轭架除了用于轧机的辊缝调整机构，也可在同系列的阿特拉斯金属加工设备上作为铰接承载部件使用，工作时两个铰接孔分别连接固定侧与活动侧构件，将调整油缸的推力均匀传递到活动辊组上，保证辊缝调整过程中两侧受力同步，避免出现辊系偏斜导致的轧制件厚度不均、板形不良等问题。建模过程中对零件的各个配合面都做了公差匹配的结构预留，铰接孔的内壁粗糙度要求、端面的平面度要求都在结构细节上有所体现，比如孔口处做了微小的倒角，既可以去除加工毛刺，也能在穿装销轴时起到导向作用；

　　零件的外轮廓所有锐边都做了倒钝处理，避免现场安装维护时出现划伤风险，同时也能减少喷涂防护层时的边角流挂问题，提升零件表面防腐涂层的附着效果。考虑到轧机现场的载荷特性，这款轭架的整体材质选用适配重载工况的高强度结构钢，建模时的壁厚选择经过了受力仿真校核，在满足额定载荷下安全系数要求的前提下，尽可能控制零件的整体重量，降低铰接部位的额外载荷负担，避免因为零件自重过大导致调整机构出现卡滞。C型结构的背部弧形轮廓并非单纯的造型设计，而是在保证结构强度的基础上，避让轧机机架上的相邻管线与固定凸台，确保轭架随调整机构摆动时，不会和周边的润滑管路、冷却水管、检测传感器支架发生碰撞，这部分的轮廓尺寸是完全按照现场设备的实际安装空间逆向校核确定的，不存在多余的结构突出。对于设备运维人员和结构设计从业者来说，这类轭架的三维模型可以直接用于设备检修的备件测绘参考、改造方案的装配干涉校验，也可以作为同类型铰接承载零件设计的结构参考，在设计同布局的铰接件时，可以参考其耳板厚度比例、圆角过渡尺寸、开口深度与铰接孔直径的匹配关系，减少重复校核的工作量。
