适配G4000车床的四螺栓卡箍夹具结构

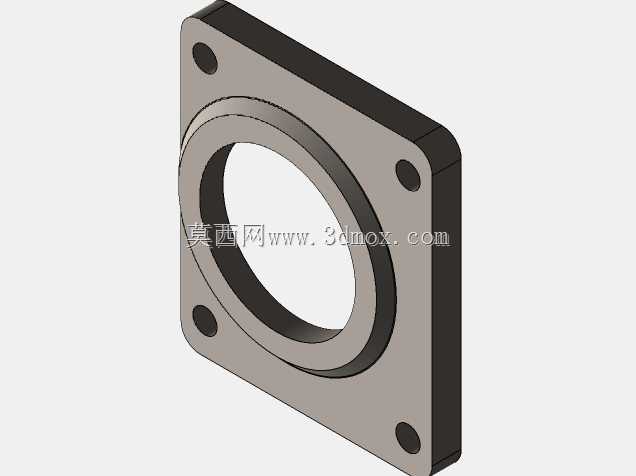

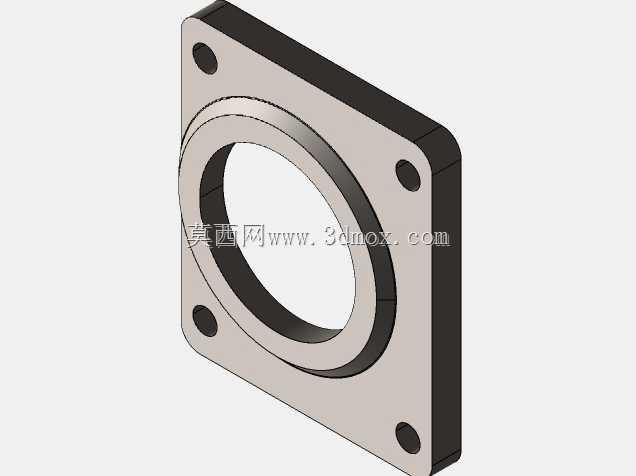

　　在普通卧式车床的主轴端工装改造场景里，这类四螺栓卡箍结构是针对小型台式车床主轴端装夹刚性不足问题设计的配套夹具，日常多用于Grizzly G4000这类9×20规格的小型台式车床，解决原厂主轴端装夹异形工件、转接工装时夹持力不足、同轴度偏差过大的实际加工痛点。从结构设计逻辑来看，整体采用方形法兰基座加中心通孔的布局，四个角位对称布置螺栓过孔，这种对称式螺栓排布能让夹紧力均匀分布在法兰安装面，避免单侧压紧带来的安装面翘曲、主轴回转偏心问题，相比传统两螺栓卡箍，四螺栓的压紧力冗余量提升近一倍，在断续车削加工时能有效抵消切削冲击带来的工装位移。中心通孔的尺寸完全匹配对应车床的主轴端轴径，通孔与安装法兰面的垂直度公差控制在0.02mm以内，

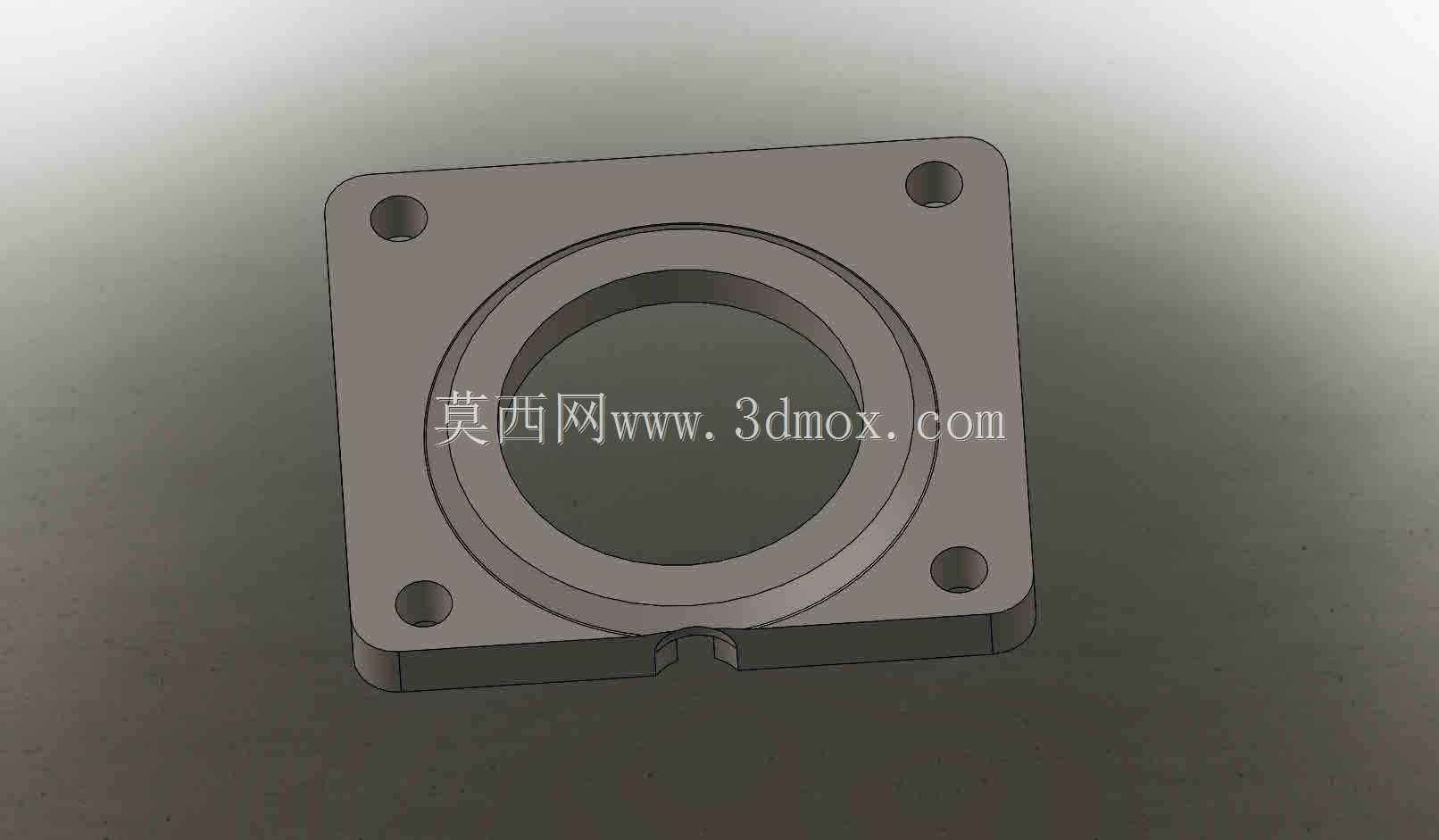

　　保证安装后夹具与主轴回转中心的同轴度，减少工件装夹后的找正时间。基座底部的缺口结构是为了避让车床主轴端的定位销或者油嘴结构，避免安装时出现干涉，这个细节是实际测绘原厂主轴端结构后补充的设计，很多通用卡箍忽略了这个避让位，安装时会出现贴合不严的问题。安装边界上，方形法兰的边长尺寸控制在刚好覆盖主轴端安装法兰面的范围，不会超出主轴端的外轮廓，避免加工时卡盘扳手或者刀具运动到主轴端时发生碰撞，四个螺栓孔的孔位完全对应原厂主轴端的螺纹孔位置，不需要额外对主轴端进行打孔改造，属于无损安装的配套工装。实际使用场景中，这类卡箍既可以直接装夹棒料类工件进行轻载车削作业，也可以作为转接基座，在前端安装三爪卡盘、花盘或者专用异形工件夹具，

　　拓展小型车床的装夹范围。设计时特意将卡箍的夹持段厚度做了加强处理，相比同规格通用卡箍加厚了3mm，避免夹紧力过大时卡箍本体发生弹性形变，导致工件夹持松动。螺栓孔采用沉孔设计，螺栓安装后头部完全沉入法兰面内，不会突出安装表面，既避免了螺栓头剐蹭操作人员，也能保证法兰面与主轴端面完全贴合，没有间隙。在加工这类卡箍零件时，需要先完成方形基座的六面铣削，保证各面的平面度与相邻面的垂直度，之后再加工中心通孔与四个螺栓孔，孔位加工时采用一次装夹完成所有孔系加工的工艺，保证孔位的位置度公差，最后再加工底部的避让缺口，所有锐边都做倒钝处理，避免安装时划伤操作人员。这类夹具在小型家用车床、教学实训车床的改造场景中应用十分广泛，

　　很多车床用户在进行大进给量车削、端面铣削作业时，原厂的卡箍夹持力不足以抵抗切削力，很容易出现工件飞脱的安全隐患，更换这种四螺栓结构的卡箍后，夹持稳定性大幅提升，能满足小型车床进行钢件、铝件等不同材质零件的粗精加工需求。从结构受力角度分析，四个螺栓对称施加预紧力后，卡箍的夹持段会均匀抱紧主轴轴颈，预紧力产生的摩擦力足以传递车削时的扭矩，不会出现卡箍与主轴之间的相对转动，相比顶丝锁紧的卡箍结构，这种面接触抱紧的方式对主轴轴颈的损伤更小，不会在主轴表面留下顶丝压痕，长期使用也不会影响主轴的装配精度。
