阿特拉斯铣床M1-560刀杆组件结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358809
  • 阿特拉斯铣床M1-560刀杆组件结构设计
  • 阿特拉斯铣床M1-560刀杆组件结构设计

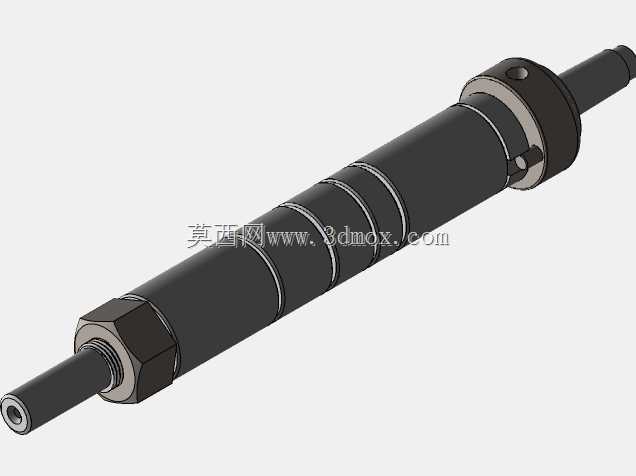

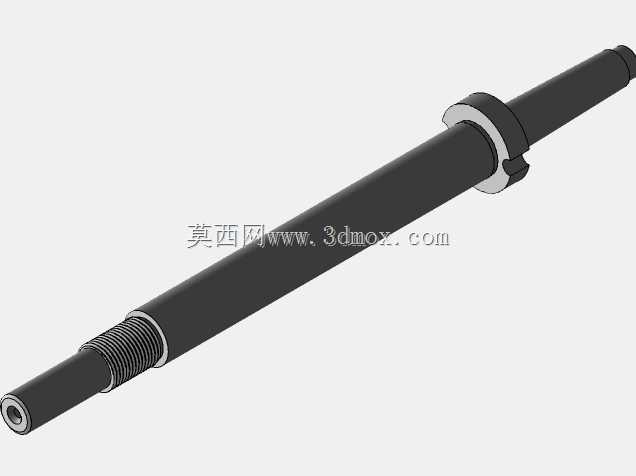

  在金属铣削加工场景中,刀杆作为连接机床主轴与切削刀具的核心传力部件,其结构精度、刚性表现直接决定铣削工序的加工质量与刀具寿命,阿特拉斯系列铣床配套的M1-560刀杆组件,正是针对中小规格铣削工位的重载加工需求开发的配套功能部件。这款刀杆适配直径7/8英寸规格的心轴安装基准,整体采用阶梯轴式的同轴结构布局,从功能段划分可分为主轴连接段、定位锁紧段、刀具装夹段三个核心部分,各段之间通过精密磨削的轴肩端面实现轴向定位,避免高速铣削过程中出现轴向窜动影响加工面的平面度与尺寸精度。

  从实际加工场景的适配性来看,该刀杆组件主要面向阿特拉斯系列卧式铣床的平面铣削、槽铣、成型面铣削工序,可适配套式铣刀、三面刃铣刀等带内孔安装基准的铣削刀具,在普通碳钢、合金结构钢、有色金属零件的粗铣、半精铣工序中都能稳定传递切削扭矩。设计阶段针对铣削过程中常见的颤振问题,在刀杆中段设置了多道环形阻尼槽结构,通过改变轴系的固有频率,避开常用铣削转速区间的共振点,同时环形槽也可作为切削液的导流通道,让高压切削液能够顺着槽体流向刀具切削区域,有效带走铣削产生的切屑与切削热,降低刀具刃口的磨损速度。

  安装边界方面,刀杆的主轴连接端采用标准的锥面配合结构,与铣床主轴的内锥孔实现面接触定位,配合端部的锁紧螺母结构,可实现刀杆与主轴的无间隙连接,连接段的轴径与伸出长度严格匹配阿特拉斯M1系列铣床的主轴端面安装空间,不会出现与主轴端盖、工作台夹具的运动干涉。定位锁紧段设置了带锁紧螺钉的法兰盘结构,法兰盘的端面与主轴端面紧密贴合后,通过周向均布的锁紧螺钉实现径向防转,即使在大进给量的重载铣削工况下,也能避免刀杆与主轴之间出现相对转动,保护主轴内锥孔不受磨损。刀具装夹段采用螺纹加轴肩的定位方式,铣刀套装在心轴上之后,通过端部的六角锁紧螺母将铣刀压紧在定位轴肩端面上,螺母的压紧面经过精密磨削,与心轴轴线的垂直度控制在0.01mm以内,避免铣刀安装后出现端面跳动,保证切削过程中各刀齿的切削负荷均匀。

  从结构细节设计来看,刀杆整体采用合金结构钢经调质处理后精加工完成,表面硬度控制在HRC28-32区间,既保证核心传力部位的韧性,避免受冲击载荷时出现断裂,又具备足够的耐磨性,延长刀杆的使用寿命。心轴的外圆表面经过精密外圆磨削加工,尺寸公差控制在h6级别,圆柱度误差不超过0.005mm,保证铣刀内孔与心轴的配合间隙处于合理区间,既方便刀具的拆装更换,又不会因配合间隙过大导致刀具跳动超差。刀杆内部设置了中心通孔,一方面可减轻刀杆自身的重量,降低主轴启动时的转动惯量,减少主轴轴承的负荷,另一方面也可作为切削液的内部输送通道,实现刀具中心出水,在深槽铣削等切削液难以到达切削区域的工序中,直接将切削液输送到切削刃位置,提升冷却排屑效果。

  在实际设备维护与配件选型过程中,这款刀杆组件的互换性较强,所有安装连接尺寸均遵循阿特拉斯铣床的原厂配件标准,不需要对机床主轴结构进行任何改造即可直接替换安装,对于设备维修车间的配件储备而言,可直接作为易损备件进行库存管理,当原有刀杆出现磨损、弯曲变形等失效情况时,可快速完成更换,减少设备停机时间。针对铣削加工中常见的刀杆弯曲变形问题,该刀杆的各段轴径经过刚度校核,在额定切削扭矩与切削抗力作用下,刀杆的最大挠度控制在0.02mm以内,满足半精铣工序对刀杆刚性的要求,不会因刀杆变形让刀导致加工尺寸超差。
