阿特拉斯L2-61A滚珠曲柄操作组件结构

在金属切削加工车间的日常操作场景里，无论是成型机的工位调整、铣床的进给微调还是普通车床的拖板移动，操作手柄都是操作人员和设备直接交互的核心部件，其结构可靠性、操作顺滑度直接影响加工效率与操作手感，阿特拉斯L2-61A滚珠曲柄组件就是针对这类通用机床操作需求设计的手动操控部件。

从实际设备适配场景来看，该组件可直接匹配阿特拉斯7英寸成型机的操作端，同时兼容同系列铣床、全系列普通车床的手动调节轴端，不需要额外做转接结构改造，替换原有磨损手柄时可直接对位安装。组件整体采用铸造基体加镀镍表面处理的工艺路线，铸造基体能够保证手柄主体的结构强度，在频繁施加操作力矩时不会出现形变断裂，镀镍层则可以应对车间内的切削液飞溅、金属粉尘附着等恶劣工况，长期使用不会出现锈蚀、镀层脱落的问题，表面始终保持顺滑的触感，不会因为表面锈涩增大操作阻力。

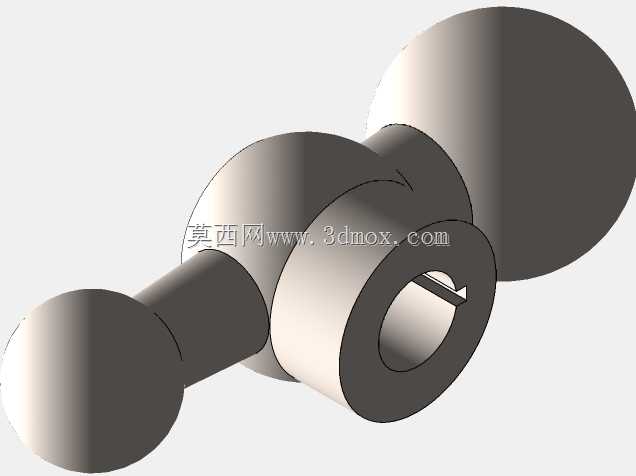

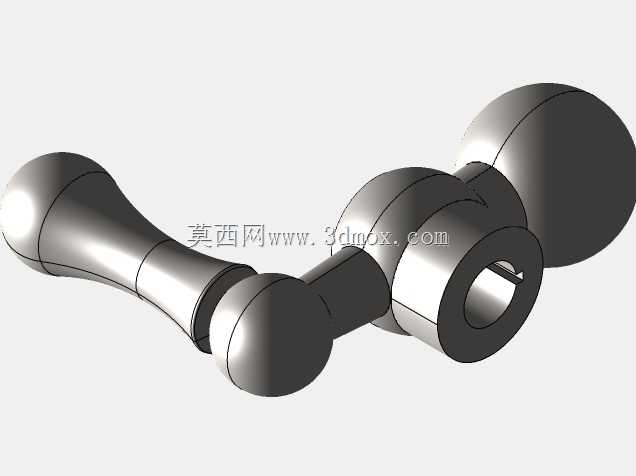

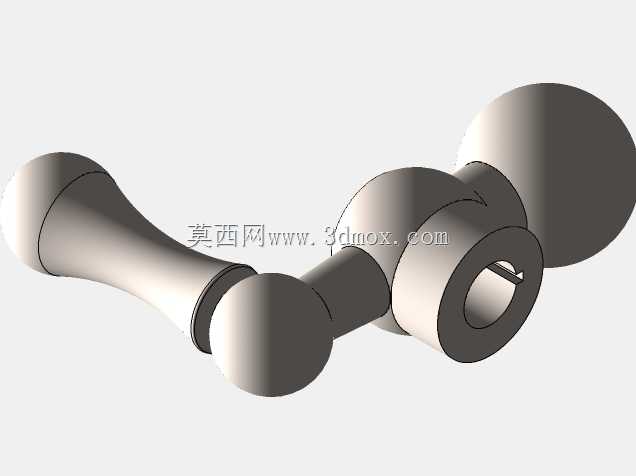

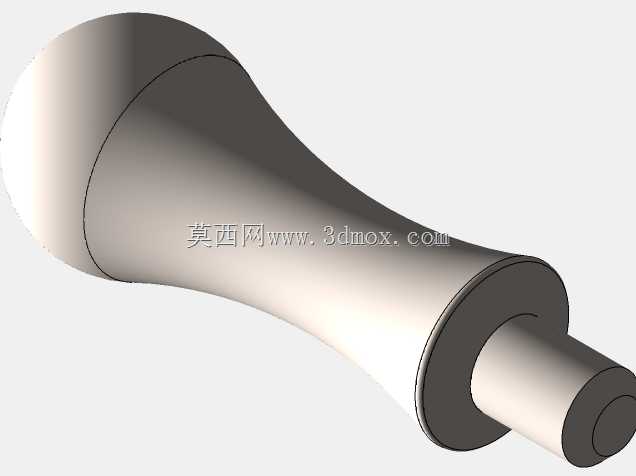

结构设计上，该组件采用滚珠式曲柄连接结构，和传统的固定销轴曲柄相比，滚珠连接结构在手柄摆动操作时可以自动补偿小角度的安装同轴度误差，操作人员在不同站位扳动手柄时，不会因为轴端和手柄的角度偏差出现卡滞、别劲的情况，操作力的传递更加线性。组件一端为带内孔的安装基座，内孔预留了紧定螺钉的安装位，安装时直接套入设备的操作轴端，拧紧紧定螺钉即可完成固定，基座端面和轴端台阶贴合，能够承受操作时的轴向推力，不会在频繁扳动过程中出现轴向窜动。中间的连接段采用收腰式的流线型外形，既减轻了组件整体的自重，又能在保证抗弯强度的前提下，避免手柄和设备周边的防护罩、刻度盘等部件出现运动干涉。另一端的操作球头采用大直径球面设计，操作人员握持时手掌和球头的接触面积更大，施加较大力矩时不会出现硌手的情况，球面的光滑表面也方便操作人员快速脱手，避免设备快速移动时手柄跟转打伤手部。

从安装边界尺寸来看，组件安装后从操作轴端面到球头最外端的伸出长度经过优化，既保证了足够的力臂长度，让操作人员不需要施加过大的握力就能带动轴端转动，又不会因为伸出过长导致通道狭窄的工位出现磕碰，操作人员在设备周边走动时不会被突出的手柄剐蹭。连接部位的滚珠结构做了内置式设计，滚珠完全包裹在连接副内部，车间内的金属切屑、灰尘不会进入滚珠配合面，长期使用不需要频繁拆解加注润滑脂，维护成本更低。和普通的冲压焊接式手柄相比，该铸造结构的曲柄组件抗冲击性能更强，即便是操作人员快速扳动手柄到达行程限位时，组件也不会因为冲击力出现焊缝开裂、球头脱落的问题，能够承受车间内粗放式的操作习惯。

在实际建模还原过程中，需要重点关注安装基座内孔和操作轴的配合公差，通常采用H7/k6的过渡配合，保证安装后没有明显的径向晃动，紧定螺钉的位置要正对操作轴上的定位凹坑，避免拧紧后螺钉打滑；滚珠连接副的配合间隙要控制在0.02-0.05mm之间，间隙过大会导致手柄操作时存在空行程，间隙过小则会出现转动卡滞，无法实现角度补偿的作用；球头和中间杆部的连接采用圆弧过渡，避免应力集中，在承受大扭矩操作时过渡位置不会出现断裂。表面镀镍层的厚度控制在8-12μm，既保证足够的防锈能力，又不会因为镀层过厚导致配合尺寸超差。

这类滚珠曲柄组件在实际生产中除了适配阿特拉斯的原厂设备，也可以经过尺寸调整后应用到其他需要手动操作的设备上，比如工装夹具的锁紧轴、输送线的手动调节端等，其核心的滚珠连接结构设计思路，也可以为其他手动操作部件的设计提供参考，在保证结构强度的前提下，通过滚动连接结构降低操作阻力，补偿安装误差，提升操作体验。
