泰格铣床用中心定位工装结构设计

在常规铣削、磨削加工场景里，工件装夹后的中心找正一直是影响加工节拍与精度的关键环节，尤其是小批量多品种的机加工车间，传统划线找正、百分表打表找正的方式，不仅对操作工人的技能水平有较高要求，单次找正耗时也会占到单件加工总时长的15%-25%，遇到长轴类、异形截面工件时，找正偏差还容易直接导致后续加工尺寸超差。这套适配泰格铣床的中心定位装置，就是针对这类现场痛点设计的机加工辅具，同时也可兼容多数常规铣床、平面磨床的工作台安装条件，不需要对原有设备做结构性改造就能直接投入使用。

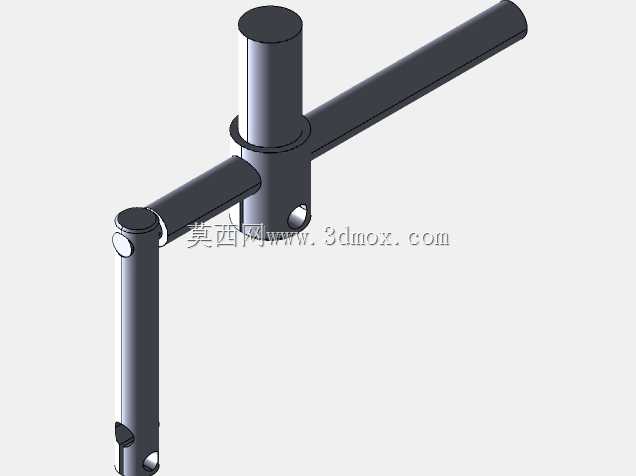

从结构组成来看，整套装置采用正交双杆加滑动锁紧的主体架构，垂直布置的主杆作为整个定位装置的基准支撑，水平方向布置的测量触杆可沿主杆做轴向滑动与周向转动，两个杆体的连接位置设置了快锁结构，调整到位后只需要拧动锁紧螺钉就能完成位置固定，不需要额外的工具辅助操作。触杆的末端采用圆弧接触头设计，接触工件时不会刮伤已加工表面，同时能保证接触点始终处于杆体的轴线上，避免接触头偏移带来的测量误差。

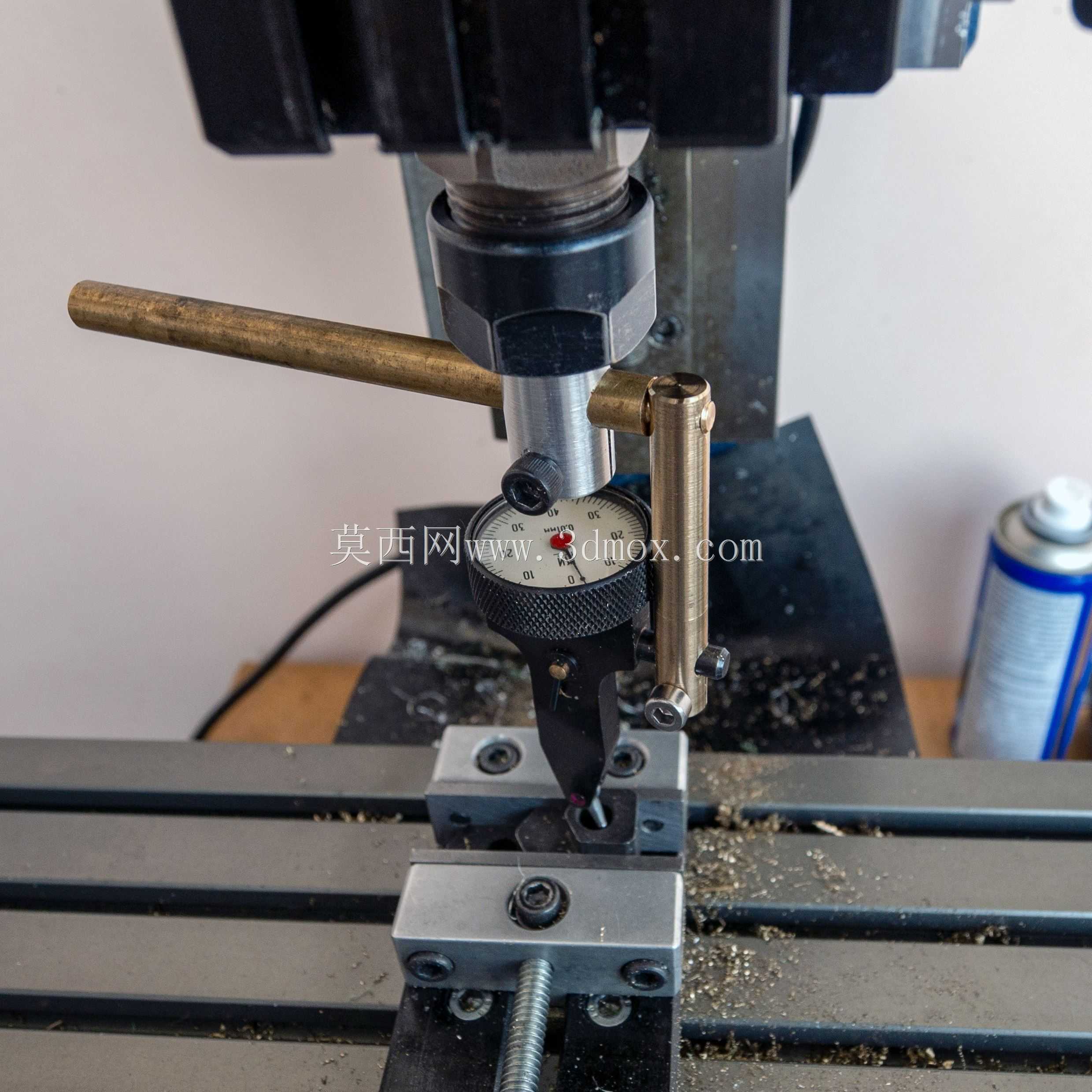

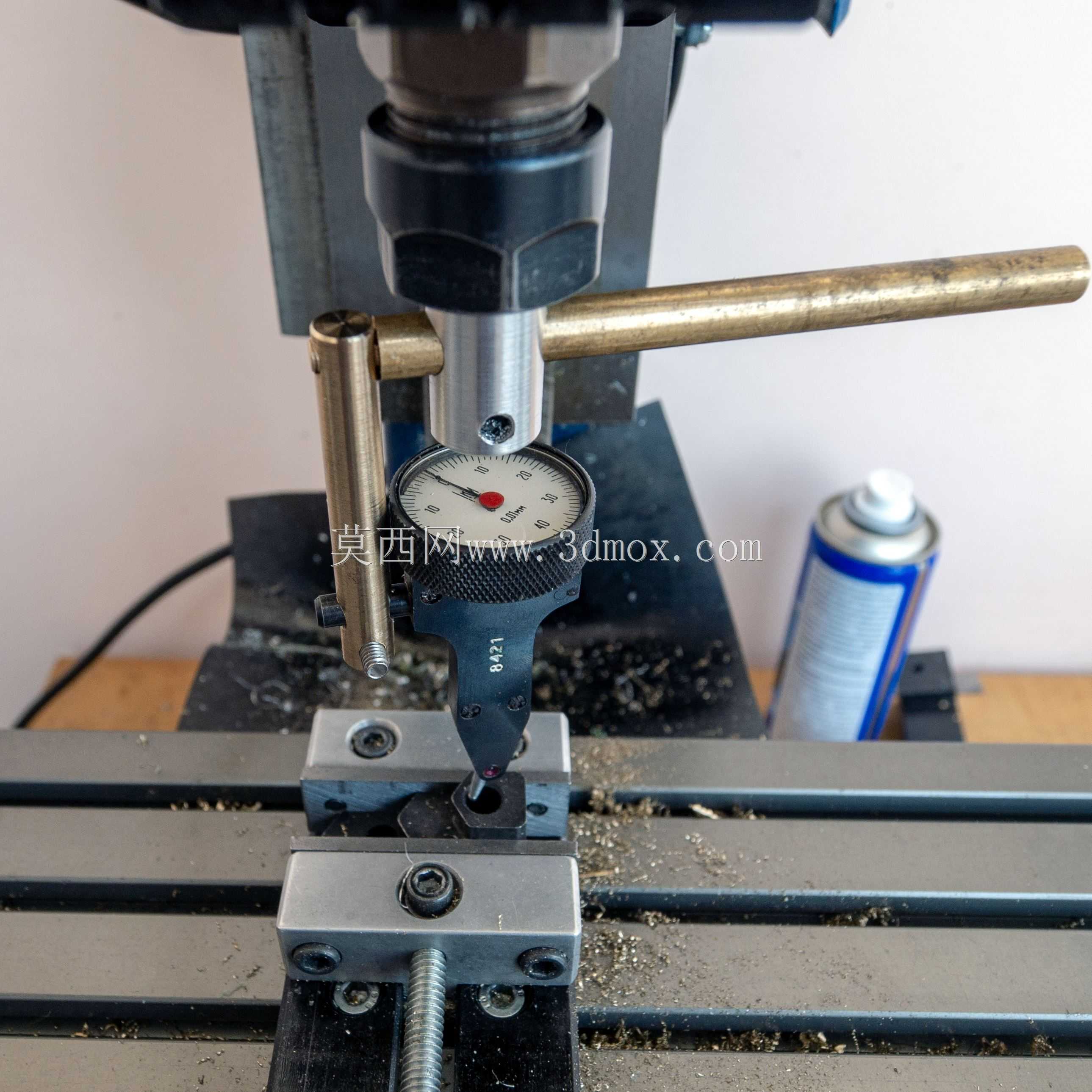

实际使用时，先将装置的垂直主杆通过底部的夹持结构固定在机床工作台的T型槽或者平口钳的基准侧，根据待加工工件的预估尺寸调整水平触杆的初始高度，转动触杆让两个测量端分别接触工件的两侧基准面，通过两侧接触时的杆体位置差值，就能快速判定工件的中心偏移量，整个找正过程不需要反复挪动工件或者打表，单次找正耗时可以控制在1分钟以内，找正重复精度能控制在0.03mm范围内，完全满足常规铣削、磨削加工的定位精度要求。

设计过程中充分考虑了现场的工况适配性，装置的测量覆盖范围从3mm直径的小轴类零件，到150mm及以上尺寸的工件都能适配，杆体表面做了发黑处理，能抵御车间常见的切削液、润滑油腐蚀，长期使用也不会出现锈蚀卡滞的问题。连接位置的锁紧件采用标准内六角螺钉，属于机加工车间的通用标准件，后续出现磨损时可以直接替换，不需要定制特殊配件。

从安装边界来看，垂直主杆的直径控制在常规夹具的夹持范围内，底部不需要额外制作过渡连接块，只要机床工作台有标准T型槽，或者平口钳有外露的基准夹持面，就能完成装置的固定，固定后装置的整体外伸长度不会超出工作台的安全操作范围，加工过程中不会和刀具、主轴护罩产生运动干涉。针对磨床场景使用时，只需要更换耐磨材质的接触头，就能适配磨床加工时的高精度定位需求，不需要调整整体结构。

不同于市面上常见的专用中心找正器，这套装置的结构没有采用复杂的传动或者数显组件，所有部件都是纯机械结构，现场使用时不需要供电、也不存在电子元件受切削液干扰失效的问题，日常维护只需要定期在滑动接触面涂抹少量润滑脂，就能保证滑动顺畅、锁紧可靠，非常适合加工现场的复杂工况使用。在加工长轴类零件的端面键槽、径向孔位时，这套装置可以快速完成工件的径向中心定位，避免传统划线找正带来的人为误差；在加工异形截面工件的对称结构时，通过两次接触测量就能快速找到对称中心，大幅降低异形件的找正难度。

结构设计上特意做了轻量化处理，整套装置的重量控制在单手握持就能操作的范围，更换加工工件、调整工位时，可以快速完成装置的拆装移位，不会给操作工人增加额外的负重负担。杆体的滑动配合面采用了小间隙配合设计，既保证滑动时无卡顿，也能避免间隙过大带来的测量偏差，锁紧时的接触位置做了防滑压花处理，锁紧后不会因为机床振动出现杆体滑移的问题，保证加工过程中定位基准的稳定性。
