龙门式三轴数控板材铣削加工设备结构

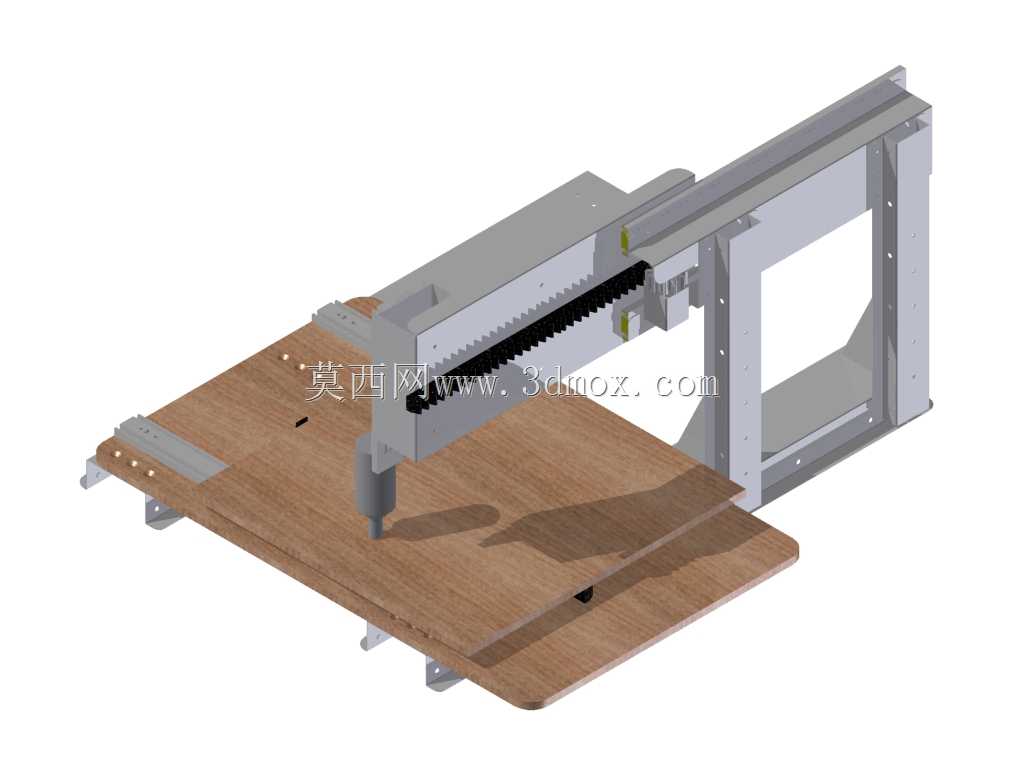

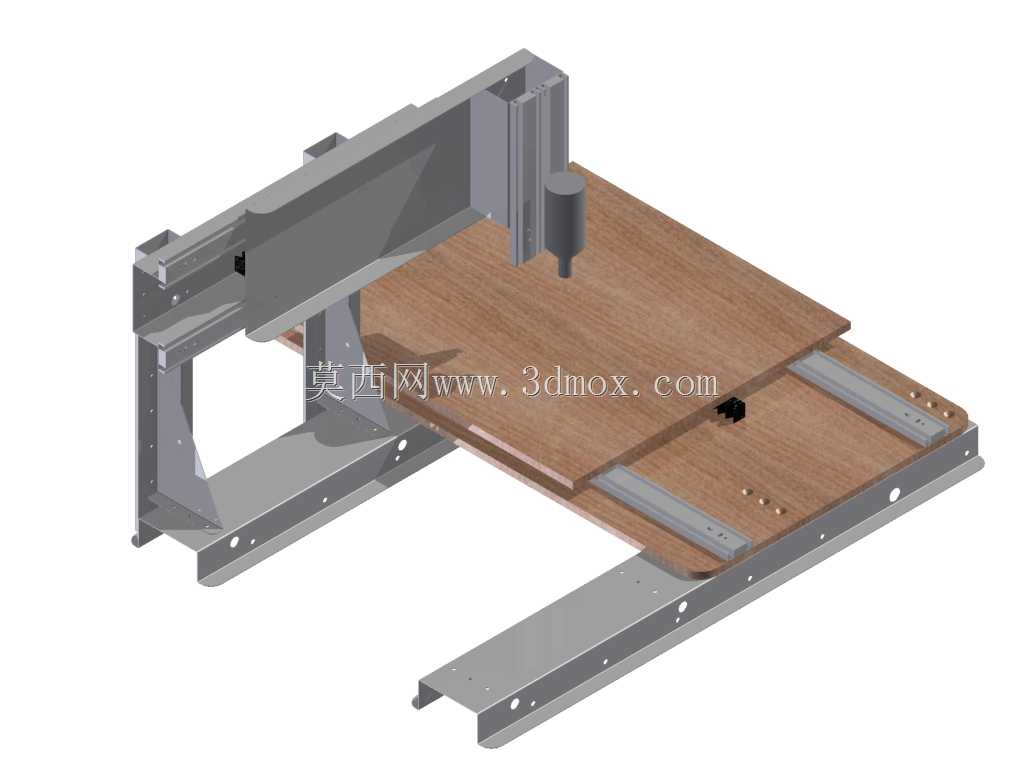

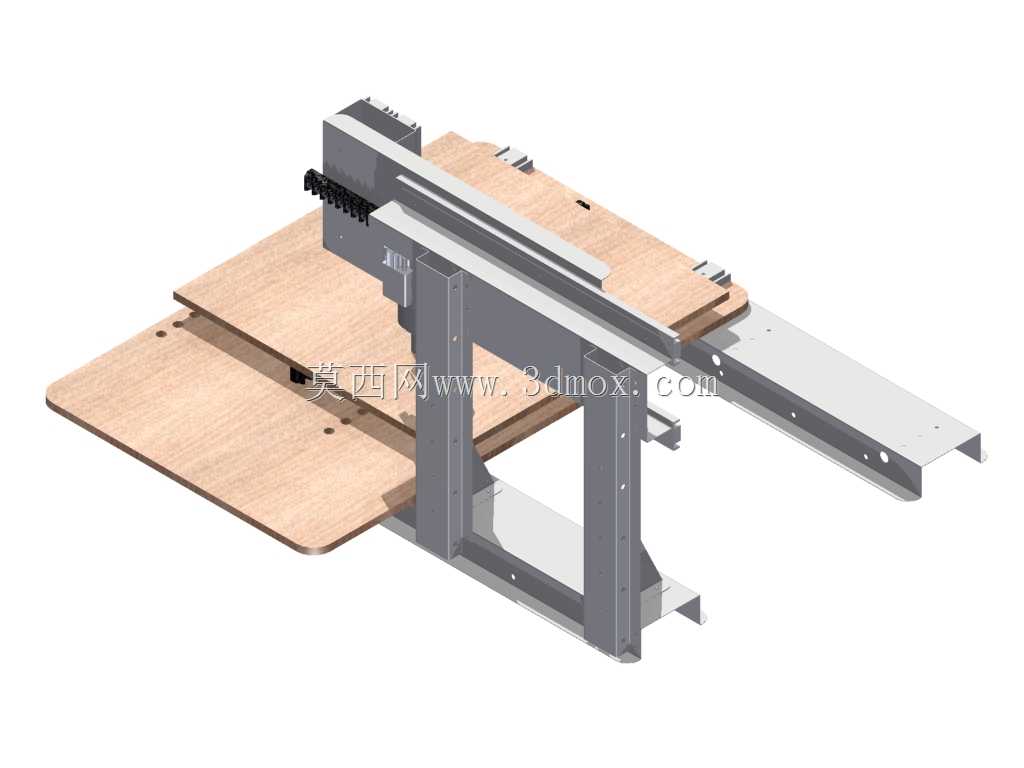

　　这套三轴数控加工设备的结构设计，核心面向中小型木工、软金属及非金属板材的平面铣削、轮廓切割、开槽雕花作业场景，常见于定制家具作坊、广告标识加工门店、教学实训车间以及小型五金加工点位，适配幅面在1200mm800mm以内的平板类工件加工，无需复杂的工装夹具即可快速完成待加工件的装夹定位。从整体布局来看，设备采用固定龙门+移动工作台的经典结构形式，两侧立式支撑立柱采用加厚钢板折弯焊接后时效处理的工艺方案，有效规避长期运行后的结构形变，横梁部分搭配线性导轨与齿轮齿条传动组合，兼顾长行程移动的刚性与传动效率，相比丝杆传动更适配大跨距的横向移动需求，日常维护成本也更低。工作台面采用高密度多层实木板作为基材，

　　表面预留T型槽安装位与定位靠山固定孔，既可以直接通过压块固定木质、亚克力、铝塑板等常见加工板材，也可以加装真空吸附平台适配更薄的片状工件，工作台底部的Y轴传动采用双导轨支撑+居中丝杆驱动的布局，移动过程中负载均匀，不会出现偏载卡顿的问题，有效保证进给过程的平稳性。Z轴滑台部分采用铸铝件一体化加工成型，搭载主轴安装座可适配直径65mm-80mm的风冷或水冷高速电主轴，滑台侧面预留了除尘管接口、刀具冷却管路固定位，可根据加工材质的不同选配对应的辅助配件，Z轴行程设计为120mm，足够覆盖常规板材加工的吃刀深度需求，同时搭配硬限位与软限位双重保护，避免超程碰撞造成的结构损坏。设计过程中充分考虑了设备的安装边界需求，

　　整机底部预留了可调脚杯安装位，无需额外浇筑设备基础，在平整的水泥地面即可完成调平安装，整体占地尺寸控制在1600mm1100mm范围内，对小型加工场地的适配性更强。传动部件的外侧均设计有可拆卸的防尘护罩，可阻挡加工过程中产生的木屑、铝屑进入导轨与传动副内部，延长核心传动部件的使用寿命，电气安装槽全部布置在立柱与横梁的内侧空腔中，走线规整同时避免加工过程中切屑刮擦线缆造成的安全隐患。从实际加工表现来看，这套结构的三轴重复定位精度可控制在0.05mm以内，完全满足木工、广告加工以及普通软金属铣削的精度要求，X轴横向有效加工行程可达1300mm，Y轴纵向有效行程可达900mm，可一次性完成整张大尺寸板材的上料加工，

　　减少多次装夹带来的定位误差。设备的龙门横梁与立柱之间采用螺栓定位+销钉锁紧的连接方式，后期如果需要拓展加工行程，可通过更换对应长度的横梁与导轨组件快速完成改装，结构扩展性较强。主轴安装座处还预留了对刀仪安装位，可加装自动对刀装置提升加工前的准备效率，减少人工对刀的误差。在结构刚性校核阶段，针对主轴满负载切削的工况，对横梁的挠度变形做了有限元验证，确保Z轴移动到横梁中间位置时，主轴端面的形变量控制在允许范围内，不会因为切削受力出现让刀问题，保证加工轮廓的尺寸精度。工作台下方的支撑框架采用方管焊接结构，整体承重可达200kg，可满足大尺寸密度板、铝板的装夹承重需求，不会因为工件过重出现台面下沉变形的问题。日常维护方面，所有导轨的润滑注油嘴都引到了设备外侧的易操作位置，操作人员无需拆解护罩即可完成定期润滑保养，降低设备的后期运维难度。
