真空型氧气压力传感元件结构设计

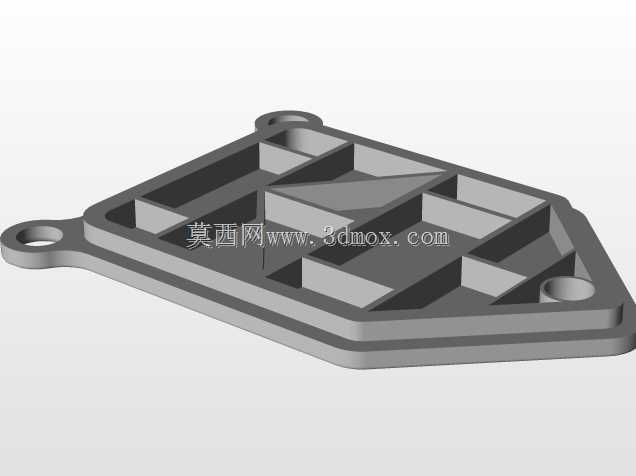

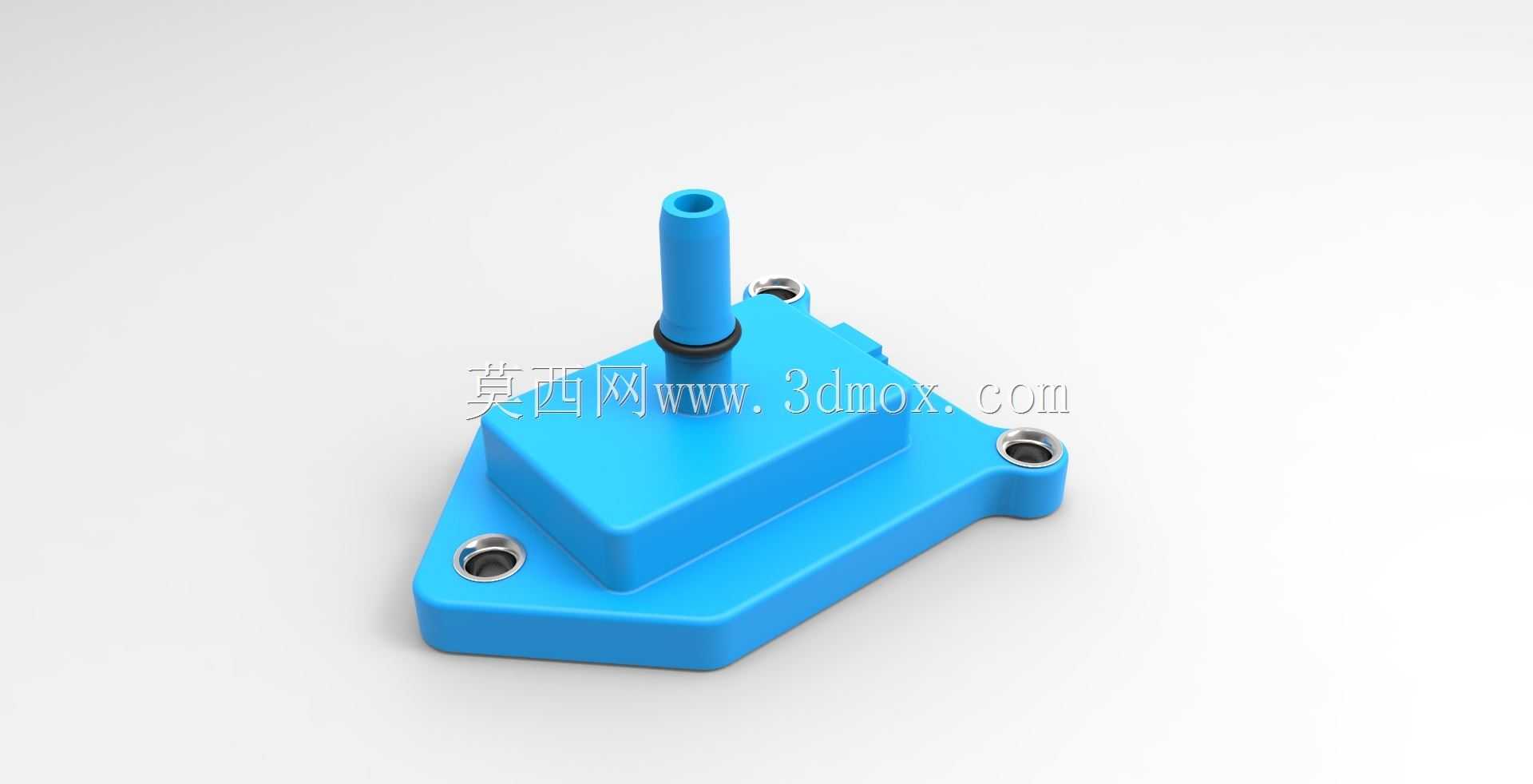

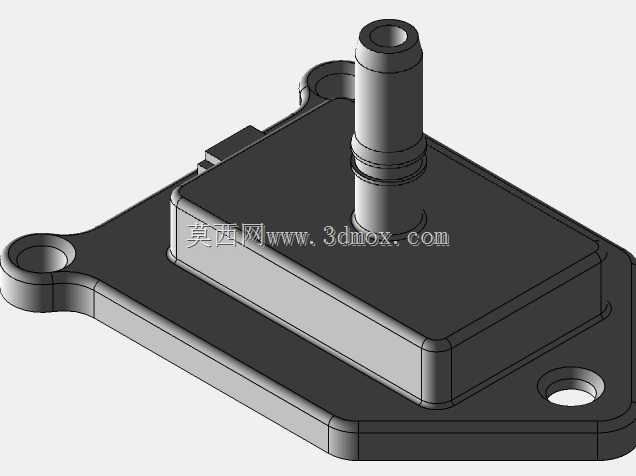

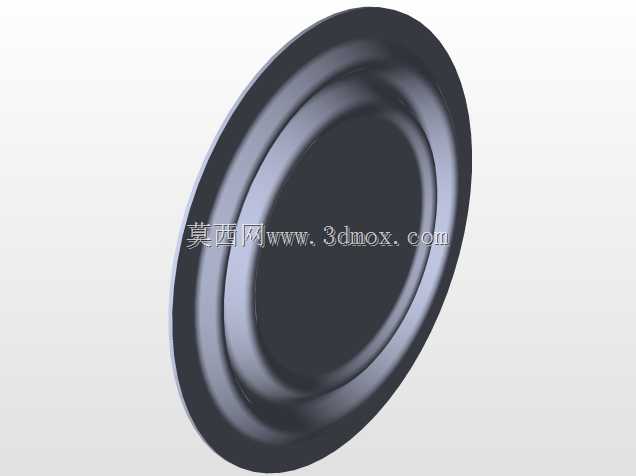

　　这类真空型氧气压力传感元件，常配套在医用制氧设备、机载氧源系统、工业真空氧浓度监测工位上，用来实时采集气路内的负压段氧气压力参数，为系统的氧浓度闭环控制、气路通断逻辑判断提供可靠的实时数据支撑。不同于常规正压段压力检测元件，这款产品针对真空负压工况做了结构适配，气嘴接口采用直插式宝塔结构，装配时可直接匹配对应内径的柔性气管，依靠气管自身弹性抱紧气嘴外壁的环形凸台实现密封，不需要额外加装密封接头，能有效缩减气路装配的工序时长，也降低了接头处泄漏的风险。主体基座采用带安装耳的法兰式结构，四个安装耳上预留了沉头安装孔，安装时可直接通过螺丝将元件固定在设备的安装板面上，沉头孔的设计能让螺丝头部完全没入基座平面，不会突出表面干涉周边管线排布，

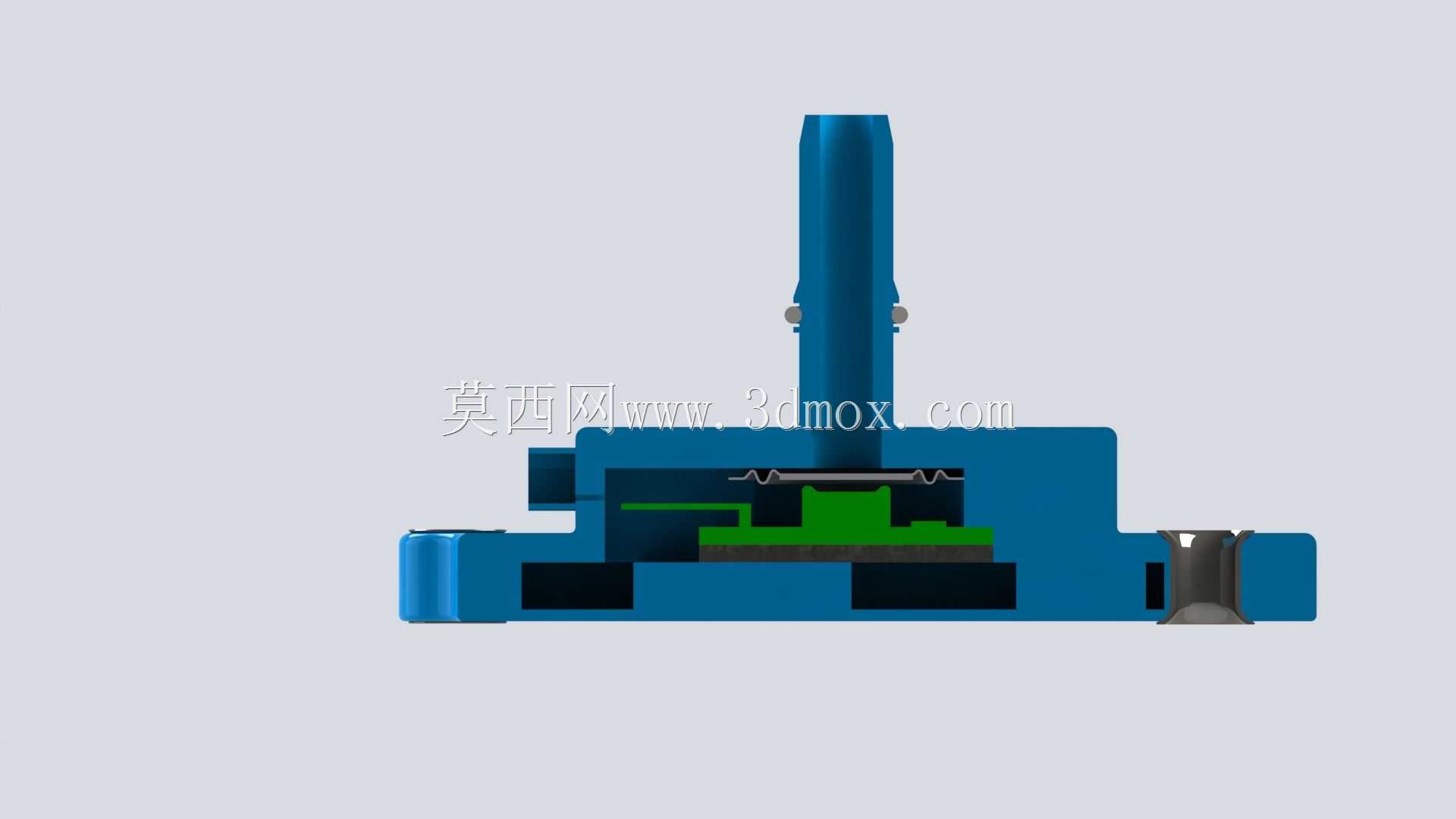

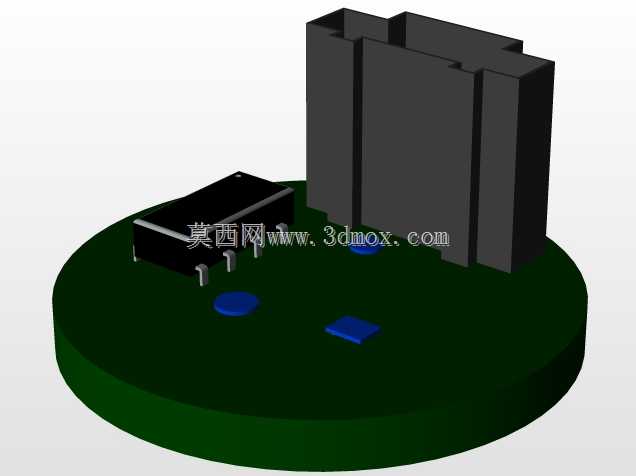

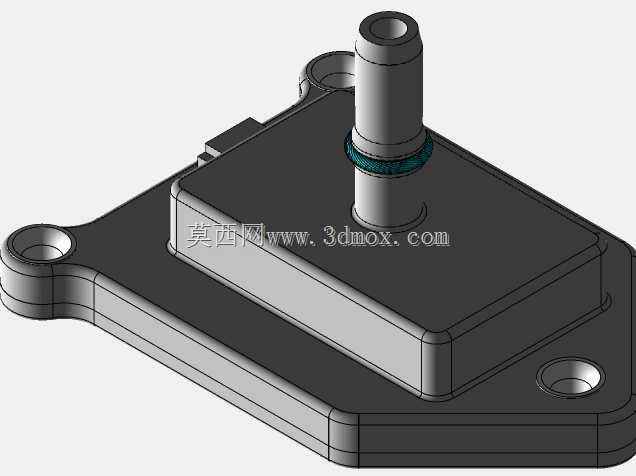

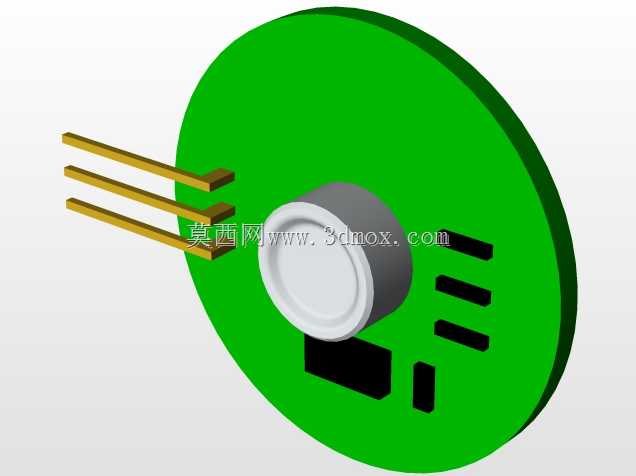

　　安装边界的控制上，基座底面做了0.2mm的平面度公差要求，保证安装后和安装板面贴合紧密，不会因为装配间隙导致长期使用后出现松动偏移。从设计思路上看，这款元件的外壳结构采用聚合物注塑成型方案，整体壁厚控制在1.8mm到2.2mm之间，既保证了外壳的结构强度，能承受气路内的压力波动冲击，也能控制注塑成型的周期，减少成型后的缩痕、翘曲缺陷。气嘴和基座主体的衔接位置做了一圈环形密封槽，装配时套入丁腈橡胶密封圈，当气嘴压入基座安装位后，密封圈被挤压填充配合间隙，实现气路和外部环境的隔绝，避免外部空气渗入气路影响检测精度，也防止气路内的氧气外泄带来安全隐患。内部的传感芯体安装腔做了定位凸台设计，装配时芯体可直接靠凸台定位，不需要额外做位置调整，

　　能提升装配一致性，保证每台产品的检测精度偏差控制在允许范围内。在实际应用场景里，这类传感元件需要长期在有轻微振动的设备上运行，所以基座的安装耳和主体衔接位置做了R2的圆角过渡，避免应力集中导致安装耳在长期振动下出现断裂问题。气嘴的中心通孔直径控制在3mm，既保证气路内的压力能顺畅传递到内部芯体，不会因为通径过小导致压力响应滞后，也不会因为通径过大导致外部杂质容易进入芯体腔室造成检测失效。产品的整体外形轮廓方正，除顶部突出的气嘴结构外，其余部分均为平整结构，在设备内部排布时可以紧贴其他元件安装，不需要预留过多的避让空间，能有效提升设备内部的空间利用率。针对氧气介质的使用特性，所有接触氧气的结构表面都做了无油处理，

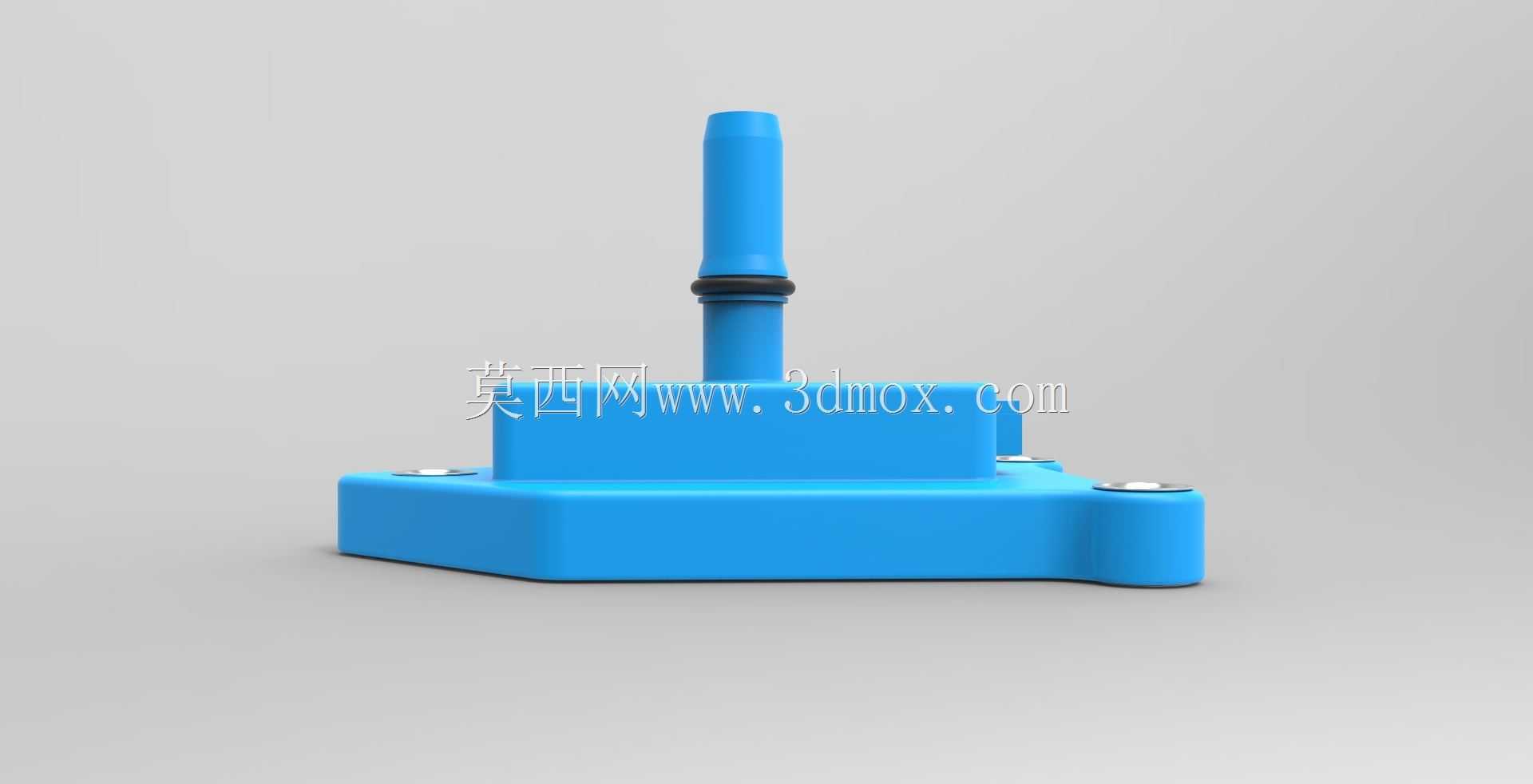

　　设计时也避免了会产生静电积聚的尖角结构，降低氧气环境下的安全风险。在安装尺寸的匹配上，四个安装孔的孔位间距采用行业通用的标准尺寸，可直接替换同规格的其他品牌传感元件，不需要重新设计设备的安装板，能降低设备迭代改型的成本。气嘴的突出高度控制在15mm，装配后气管的弯曲半径不会过小，避免气管长期弯折出现气路堵塞的问题。外壳的侧壁做了0.3mm的拔模斜度，注塑成型时可以顺利脱模，不会拉伤外壳表面，也能保证外壳和上盖的配合间隙均匀，提升整体的防护等级，避免设备内部的冷凝水、灰尘进入元件内部影响电路正常工作。
