手动杠杆式小型压力机三维结构设计

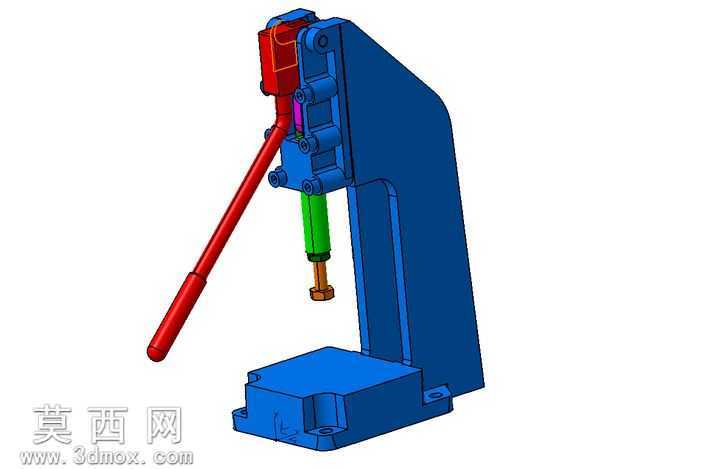

本模型为手动杠杆式小型台式压力机，采用三维建模软件完成全零件参数化设计与整机装配，建模过程严格遵循机械加工工艺逻辑，对每个零件的装配公差、配合间隙进行了合理预留，确保虚拟装配下无干涉、无错位，完整还原设备的真实运动逻辑。模型渲染阶段针对不同零件的材质特性做了区分处理：设备主体C型机架采用哑光蓝色工程金属材质，模拟铸铁机架的磨砂质感，还原铸造件表面细微的颗粒纹理，体现机架厚重稳固的承重特性；手动操作长手柄采用亮面红色烤漆金属材质，突出操作部件的视觉辨识度，表面添加轻微反光效果模拟漆面的光滑触感；施压执行组件中，复位弹簧采用亮面金属材质还原弹簧的金属光泽，压头导套做了绿色阳极氧化质感处理，底部压头与锁紧螺母采用黄铜色金属材质，区分不同功能部件的材质差异，提升模型的视觉层次感。结构设计上采用经典C型开式机架结构，机架底部预留安装固定孔位，可通过螺栓将设备固定在工作台面，保障施压过程的稳定性；杠杆手柄通过铰接销轴与机架上部的传动座连接，内部采用齿轮齿条式传动结构，将手柄的摆动转化为压头的竖直直线运动，搭配内部复位弹簧实现压头施压后的自动回位，压头行程适配小型零件的压装、铆接、冲孔等轻载作业需求，压头末端设计标准连接螺纹，可根据不同作业需求更换对应压头配件。设计思路围绕小型手动作业场景展开，摒弃复杂的动力结构，完全依靠手动杠杆力放大原理实现压力输出，整体结构紧凑、操作便捷，无需外接动力源即可完成小吨位施压作业，适合小批量零件加工、维修装配、手工打样等场景使用，建模过程中对铰接处的转动配合、齿条的滑动配合都做了运动仿真验证，确保手柄摆动时压头运动顺畅无卡滞，各部件的连接强度也根据手动施压的受力情况做了结构优化，在保证机架刚性的前提下尽可能精简结构，降低设备整体重量与制造成本。
