弹簧触发式渔获锁扣机械结构设计

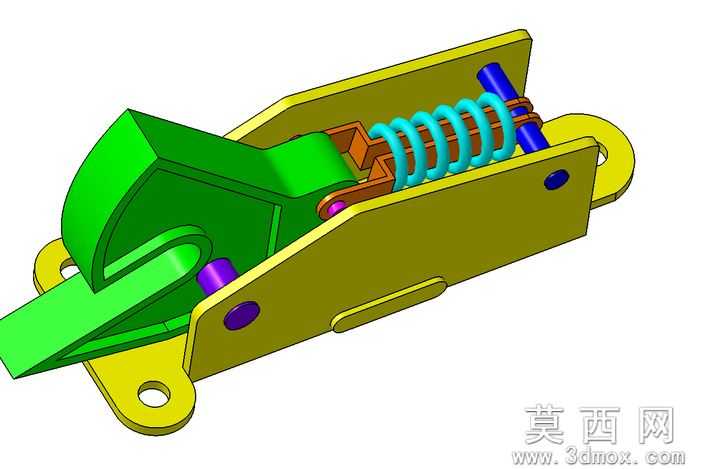

本作品为弹簧触发式渔获锁扣的三维参数化建模成果，建模阶段采用全参数化草图驱动特征生成，先绘制锁扣底座的二维轮廓，通过拉伸凸台生成带安装孔的橄榄形底座基体，底座两侧预留销轴安装位与限位槽，保证各部件装配的同轴度与运动行程。活动触发臂采用绿色哑光塑料材质渲染，通过旋转副与底座连接，臂端设计楔形触发面，可在受力时绕销轴转动解锁；内部锁紧块采用铜色金属材质，与触发臂联动，配合弹簧实现自动复位功能。弹簧部分采用螺旋扫描特征生成，节距、直径、圈数均按照实际五金弹簧参数设置，渲染为亮蓝色金属漆材质，清晰展示弹簧的压缩行程与安装位置。销轴类紧固件采用紫色金属材质渲染，分别用于铰接触发臂、固定弹簧导向杆、锁紧底座侧盖，各销轴与安装孔采用间隙配合设计，保证运动部件无卡滞。整体装配过程严格按照实际装配顺序添加配合约束，底座与侧盖采用重合配合锁定相对位置，触发臂与底座采用同轴心配合加角度限位约束，弹簧两端分别与底座、锁紧块添加平行配合，模拟弹簧压缩回弹的运动状态。设计思路围绕渔获捕捞后的快速锁紧需求，优化触发力值与锁紧强度，楔形触发面可在渔获触碰时快速解锁，弹簧复位后自动锁紧，避免渔获逃脱，整体结构紧凑无冗余部件，所有外露棱边均做圆角处理，避免使用过程中划伤，安装孔位适配常规渔具安装尺寸，可直接用于后续工程出图与实物打样验证。
