立式框架结构气动打夯作业设备

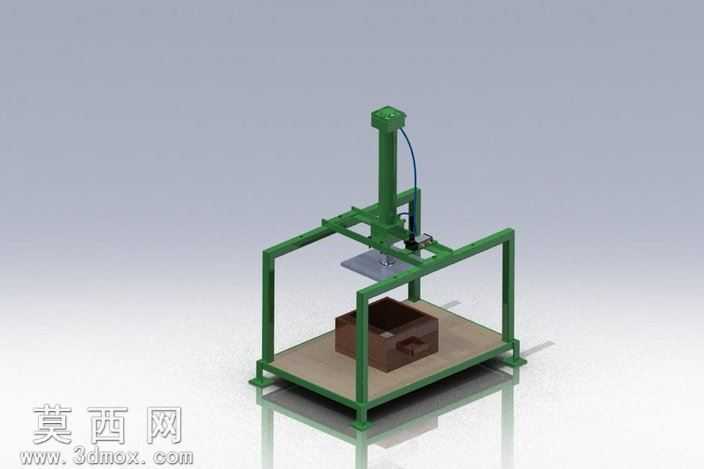

本模型为立式框架结构的气动打夯作业设备，采用三维建模软件完成全参数化设计，整体建模过程遵循机械设计的装配逻辑，从底部承载平台到顶部气动执行单元逐层搭建，所有零部件均按照实际加工的尺寸比例进行1:1还原，保证模型的尺寸精度与装配合理性。渲染阶段采用哑光金属材质模拟机架的方钢结构，表面做细微的氧化质感处理，还原工业型材的真实视觉效果，底部承载平台采用磨砂防滑板材材质，夯击工作头采用高硬度耐磨金属材质，气动管路采用半透明柔性软管材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果层次分明，清晰区分不同功能部件。结构设计上，设备采用四柱式龙门框架作为主体承载结构，四根竖向方钢立柱搭配上下两层横向连接横梁，形成高刚性的支撑体系，可承受夯击作业时的反向冲击力，避免作业过程中机架出现形变晃动；顶部竖向安装的气动缸作为核心动力执行部件，通过竖向导轨滑块组件与机架连接，保证夯头上下运动的直线度，气动缸的进气端配套设置节流阀与管路固定结构，可通过气压调节控制夯击力度；夯头组件采用平板式压合结构，下方预留工件放置工位，可适配箱体类、块状物料的表面压实、整平作业，底部平台设置定位挡边结构，方便待加工工件的快速定位放置。设计思路围绕小型工位的压实作业需求展开，摒弃传统重型打夯设备的大体积设计，采用气动作为动力源，相比电动、液压驱动的同类设备，具备结构简洁、响应速度快、清洁无油污泄漏的优势，适合小型加工车间的工位内定点压实作业，整体框架采用标准工业型材拼接的设计思路，也方便后续根据作业需求调整机架高度、夯头尺寸，具备较好的改装拓展性，模型完整还原了设备的连接螺栓、安装脚座、管路走线等细节，可作为同类气动压实设备设计的参考原型，也可用于工业作业场景的三维可视化展示素材。
