半透明视窗式小型工业锁闭装置结构

　　这款锁闭构件的设计，最初是针对小型设备舱门、检修盖板的快装快拆需求做的方案迭代，在做结构校核的时候，特意把外露的操作面做了弧面过渡处理，避免操作人员在设备周边巡检、维护时被棱角剐蹭，这类场景常见于户外机柜、小型自动化设备侧盖、实验室仪器防护门的安装位，日常需要频繁开启做内部元件检查、耗材更换，所以锁体的操作逻辑没有做复杂的多级锁止，单指按压即可完成解锁动作，闭合时依靠内置的弹性复位件自动卡合，不需要额外的操作步骤，能大幅降低日常维护的操作耗时。

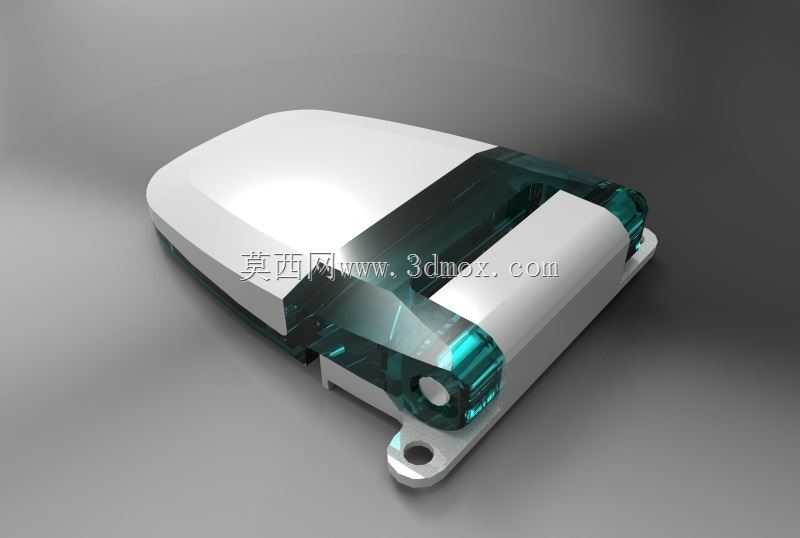

　　从结构布局来看，锁体主体分为上下两个功能段，上半段是外露的操作握持区，做了大弧度的曲面收边，表面没有额外的防滑纹路，靠曲面本身的弧度就能提供足够的操作摩擦力，避免积灰后纹路缝隙残留杂物难以清理；中段的半透明视窗区域，不是单纯的装饰件，选用半透明的耐候PC材质，一方面可以在不开启锁具的情况下，观察内部锁舌的卡合位置，判断锁闭是否到位，另一方面这个区域做了内凹的嵌合结构，和上下两段的白色壳体做卡扣式装配，不需要额外打胶或者螺丝固定，装配时直接压入即可完成定位，后期如果视窗部分被刮花或者出现老化，直接撬出更换就行，不需要整体更换锁体，能降低后期维护的配件成本。下半段是锁止执行区，集成了锁舌和安装固定基座，基座上预留的单安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出基座表面影响锁体的转动或者滑动行程，孔位周边做了加厚的加强筋，从基座一直延伸到锁体主体的衔接处，避免长期反复开合后安装孔位出现开裂，毕竟这类锁具在设备全生命周期内可能要经历上千次的开合动作，安装位的结构强度直接决定了锁具的使用寿命。

　　做三维建模的时候，特意把各个零件的配合公差做了分级处理，视窗和壳体的嵌合面选用过渡配合，既保证装配后不会出现松动异响，又能在需要拆卸的时候不用太大的力就能拆开；锁舌和内部滑槽的配合选用间隙配合，预留了0.15mm的活动余量，避免温度变化导致零件热胀冷缩出现卡滞，毕竟这类锁具有时候会用在户外设备上，冬夏温差可能超过六十度，金属和塑料件的膨胀系数不一样，预留足够的活动余量才能保证高低温环境下都能正常操作。安装边界上，锁体整体的突出安装面的高度控制在22mm以内，不会在设备表面形成过高的突出物，避免设备搬运、移位的时候锁体被磕碰损坏；基座的安装孔中心到锁体尾部的距离是18mm，安装时只需要在门板或者盖板上开对应的定位孔，不需要做大面积的沉槽加工，对安装面的加工精度要求不高，普通的钣金冲压、塑料注塑成型的盖板都能直接适配，不需要额外做二次加工。

　　在功能特性上，这款锁具没有配置钥匙锁止结构，属于免钥匙的快开型锁闭件，适合用在没有高防盗需求、只需要防止盖板意外脱落的场景，比如车间内的小型设备防护盖、室内机柜的侧面板、流水线工位的物料盒盖板，这类场景日常开启频率高，如果用带钥匙的锁具，很容易出现钥匙丢失、开锁耗时久的问题，这种快开结构刚好匹配这类场景的使用需求。内部的弹性件选用的是不锈钢材质的扭簧，不会因为长期处于潮湿环境出现生锈失效的问题，哪怕是用在有一定湿度的车间环境，也能保证长期的复位弹力稳定，不会出现锁舌无法回弹导致锁闭失效的情况。锁体的外壳部分选用的是ABS加玻纤的改性材质，表面做了哑光处理，不容易残留指纹和污渍，日常清洁的时候用抹布直接擦拭即可，不会留下明显的擦痕，半透明视窗部分添加了抗UV剂，长期被日光照射也不会出现发黄变脆的问题，能适应户外安装的光照环境。

　　做结构评审的时候，特意验证了锁体的受力情况，当锁舌处于完全锁止位置时，能承受120N的向外拉力不会出现脱开，完全能满足常规设备盖板的锁止需求，不会因为设备运行时的振动导致盖板意外松脱。锁体的边角全部做了R2以上的圆角处理，没有尖锐的棱角，哪怕操作人员操作时手滑碰到，也不会造成划伤，符合设备安全设计的相关要求。另外，整个锁体的装配没有用到焊接或者粘接工艺，所有零件都是靠卡扣和螺丝固定，后期回收拆解的时候可以很方便地把不同材质的零件分开，符合产品可回收设计的理念，也能降低生产过程中的装配难度，生产线工人不需要复杂的培训就能完成整锁的组装，能有效提升生产装配的效率。
