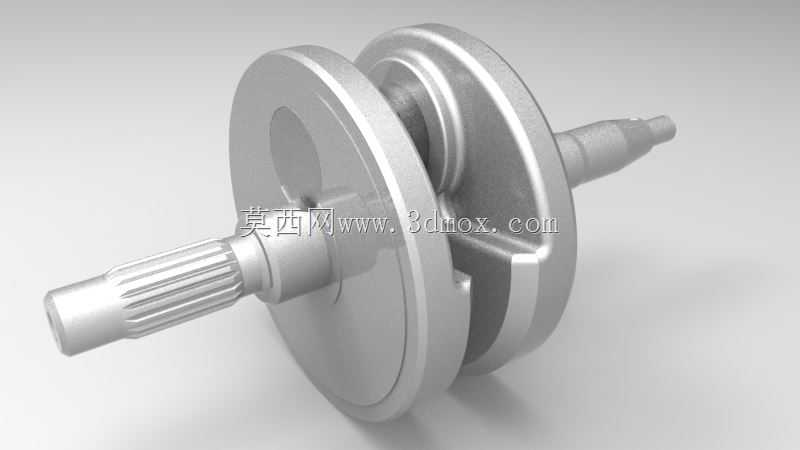

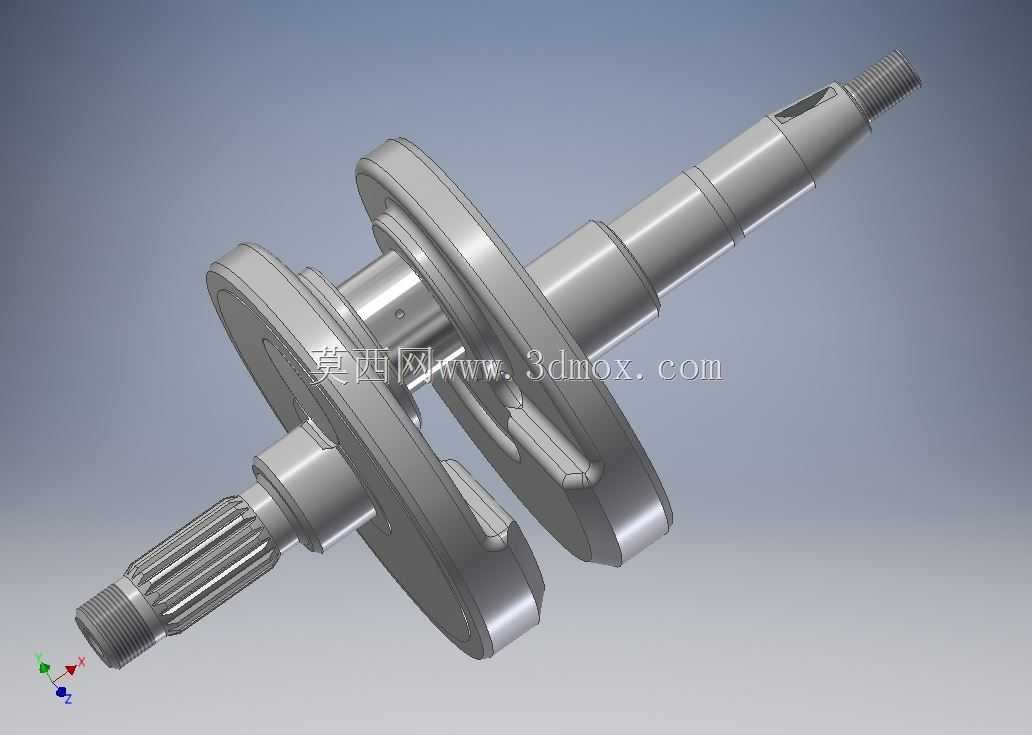

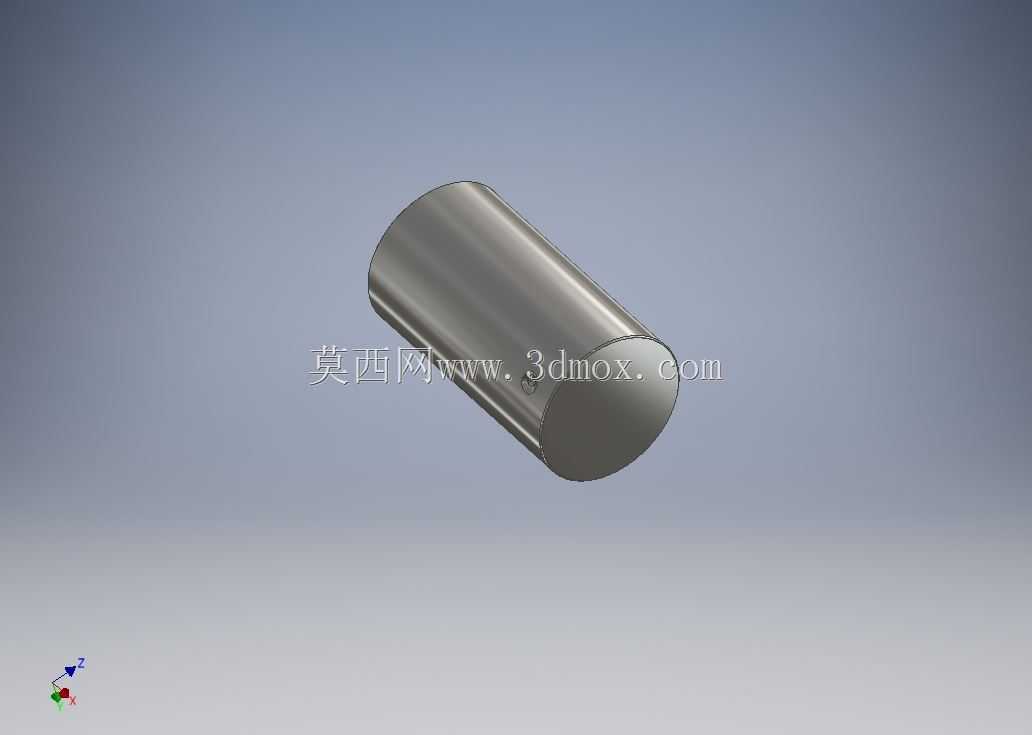

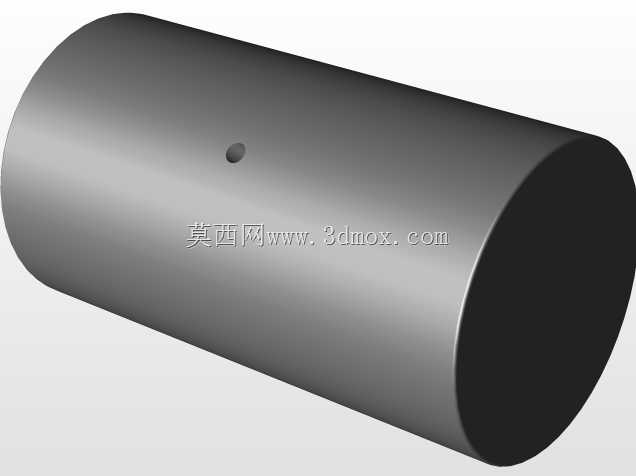

本田200CC动力单元专用曲柄连杆机构曲轴

　　这款曲轴是适配本田200CC排量单缸内燃机的核心动力转换部件，主要应用在中小排量跨骑摩托车、轻型全地形车以及小型通用动力机组的动力单元中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是内燃机动力传递路径上最核心的受力部件之一。从实际工况来看，这类小排量高转速内燃机的曲轴工作转速区间通常覆盖1500rpm到8500rpm，运行过程中需要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合载荷，因此结构设计上对刚度、动平衡精度以及轴颈耐磨性能都有明确的工程要求。

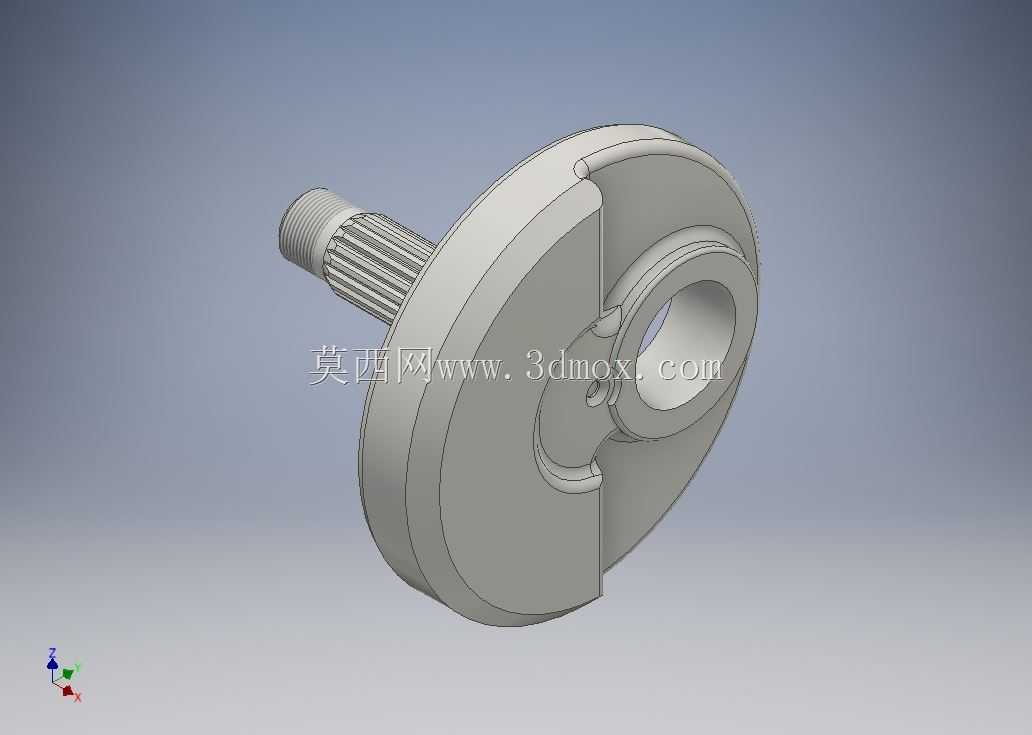

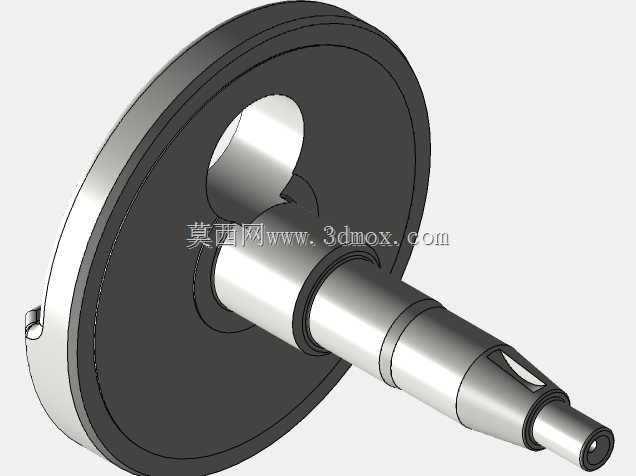

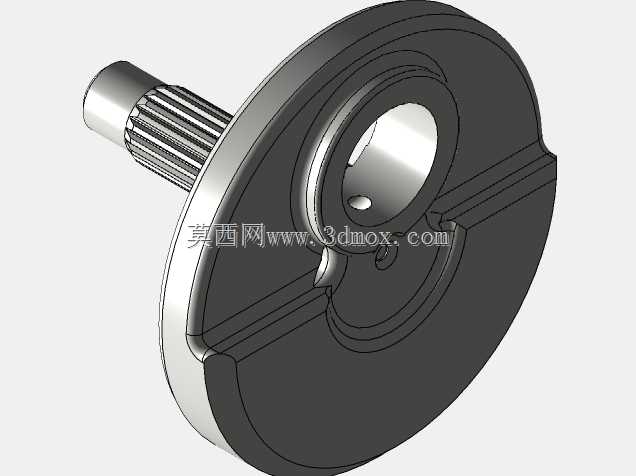

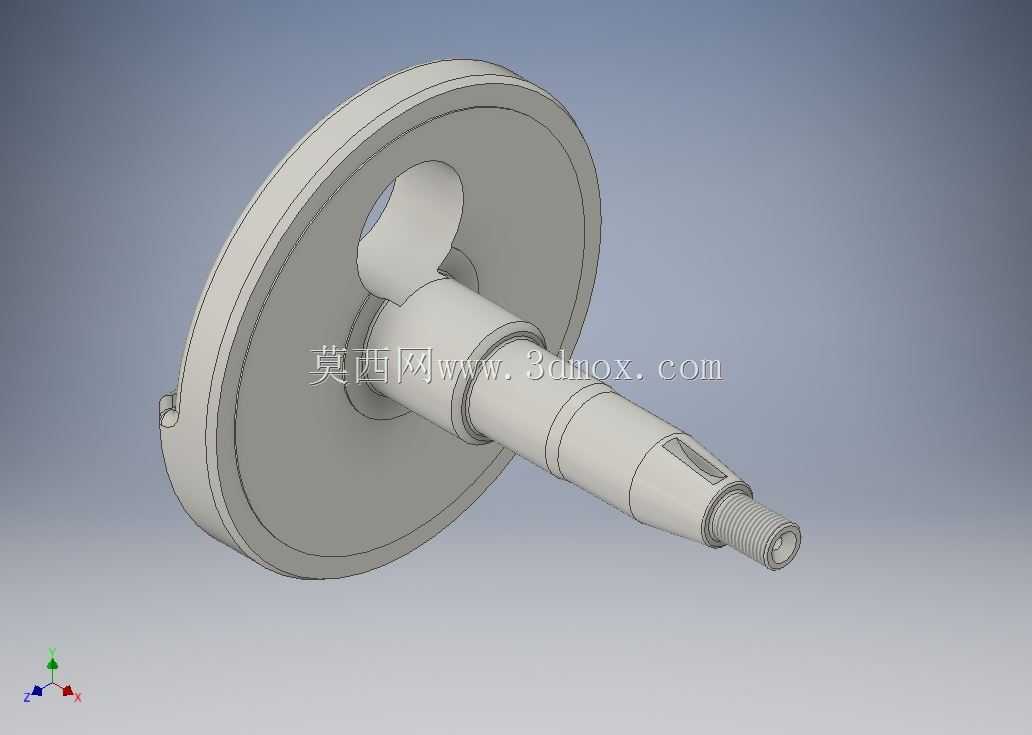

　　从结构设计思路来看，这款曲轴采用整体式锻造结构布局，区别于分体式组合曲轴的装配形式，整体式结构在高转速工况下的结构刚度更优，能够有效降低高转速下的轴系扭振变形。曲轴的主轴颈与连杆轴颈之间通过平衡块实现质量配平，两侧的扇形平衡块经过精确的质量矩计算，能够抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运行过程中的振动水平，提升动力输出的平顺性。曲轴的输出端采用花键结构设计，这种结构相比平键连接能够传递更大的扭矩，同时具备更好的对中精度，适配离合器从动盘的安装定位，避免动力传递过程中出现连接松旷、冲击异响的问题；另一端的轴颈则适配正时驱动机构、机油泵驱动齿轮的安装，为配气机构与润滑系统提供动力输入。

　　从安装边界与尺寸配合来看，这款曲轴的主轴颈直径按照200CC排量内燃机的通用设计规范设定，与曲轴箱主轴承孔的配合间隙控制在0.02mm到0.04mm的合理区间，保证轴颈高速旋转时的油膜形成条件，同时避免间隙过大导致的机油泄压、轴颈跳动超差问题。连杆轴颈的宽度与圆角过渡经过强化处理，圆角位置采用滚压强化工艺提升疲劳强度，避免长期交变载荷作用下出现应力集中导致的轴颈断裂问题。曲轴的轴向定位通过主轴颈两侧的止推片实现，轴向间隙控制在0.05mm到0.2mm之间，既能够补偿热态下的轴系伸长量，又能避免曲轴轴向窜动过大导致的活塞偏磨、齿轮啮合异常问题。

　　在实际应用场景中，这类曲轴的设计需要兼顾动力输出特性与耐久性能，200CC排量的动力单元通常追求中低转速下的扭矩输出，因此曲轴的曲柄半径设计经过匹配优化，在保证活塞行程满足排量要求的前提下，尽可能降低活塞往复运动的线速度，减少缸套与活塞环的磨损速率。曲轴的油道设计采用斜向贯通式结构，从主轴颈表面的进油孔通过内部斜油道连通连杆轴颈，能够将曲轴箱主油道的压力机油直接输送到连杆轴承位置，为连杆大头轴承提供持续的压力润滑，同时带走轴承运转产生的热量与磨屑，保证运动副的可靠润滑。平衡块的外形轮廓经过避让设计，在旋转过程中不会与曲轴箱内壁、连杆大头发生运动干涉，曲轴的动平衡精度控制在G2.5等级以内，出厂前需要经过动平衡测试，在不平衡量超标的位置通过钻孔去重的方式进行校正，避免高转速下因不平衡量过大导致的整机振动、轴承过早损坏问题。

　　从结构细节来看，曲轴的轴颈表面经过高频淬火处理，表面硬度达到HRC55-60，硬化层深度控制在1.5mm到2mm之间，既保证轴颈表面的耐磨性能，又能保留芯部的韧性，承受冲击载荷时不会出现脆断问题。输出端花键的模数与齿数按照本田200CC动力单元的离合器匹配要求设计，花键的齿形精度满足6级精度要求，装配时能够与离合器从动盘毂实现顺畅配合，不会出现卡滞、松旷的问题。曲轴前后端的密封轴颈表面粗糙度控制在Ra0.8以下，适配双唇口橡胶油封的密封要求，避免运行过程中出现曲轴箱机油渗漏的问题。在三维建模过程中，这类曲轴的模型需要准确还原各轴颈的尺寸公差、圆角过渡、油道位置以及平衡块的轮廓形线，为后续的曲轴箱结构设计、连杆运动干涉校核、动平衡仿真分析提供准确的数模依据，建模过程中需要重点关注各轴颈的同轴度、连杆轴颈相对于主轴颈的平行度以及曲柄半径的尺寸精度，这些参数直接影响到后续零部件的装配可行性与实际运行性能。
