本田200cc摩托发动机凸轮齿轮结构

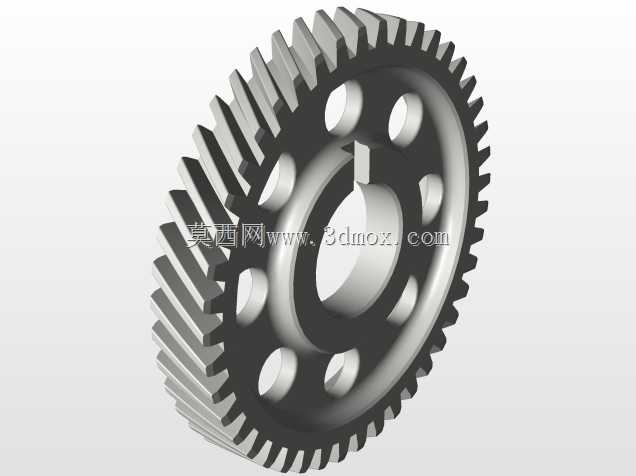

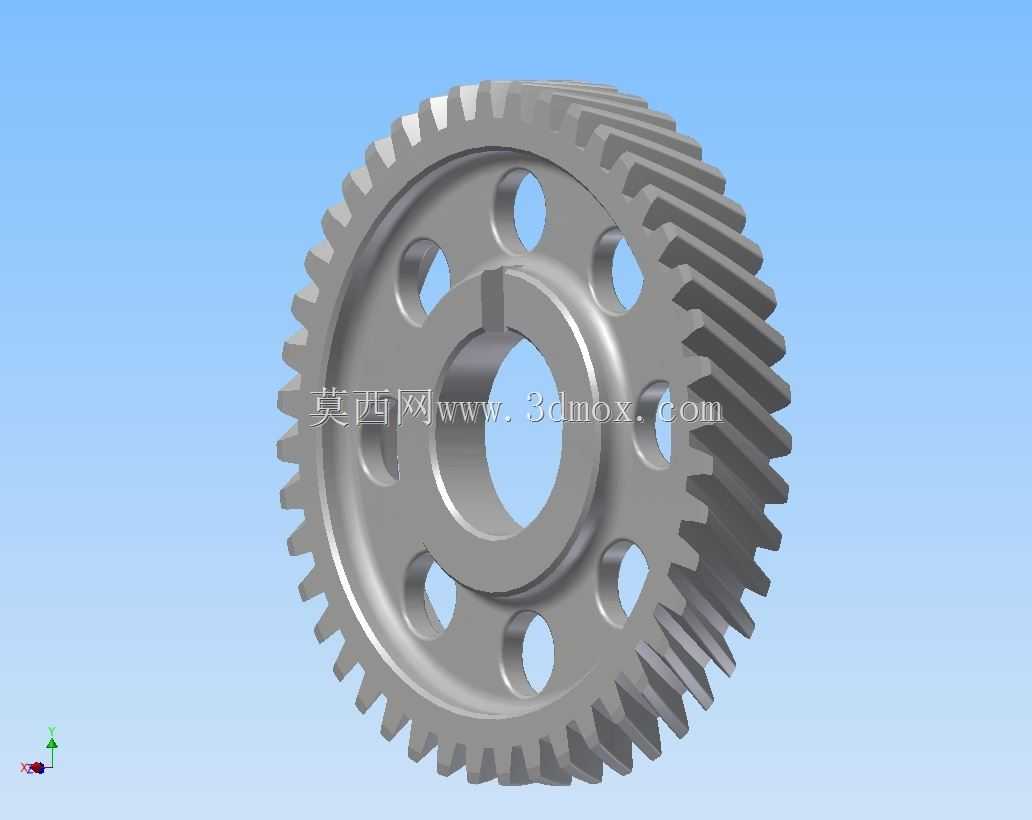

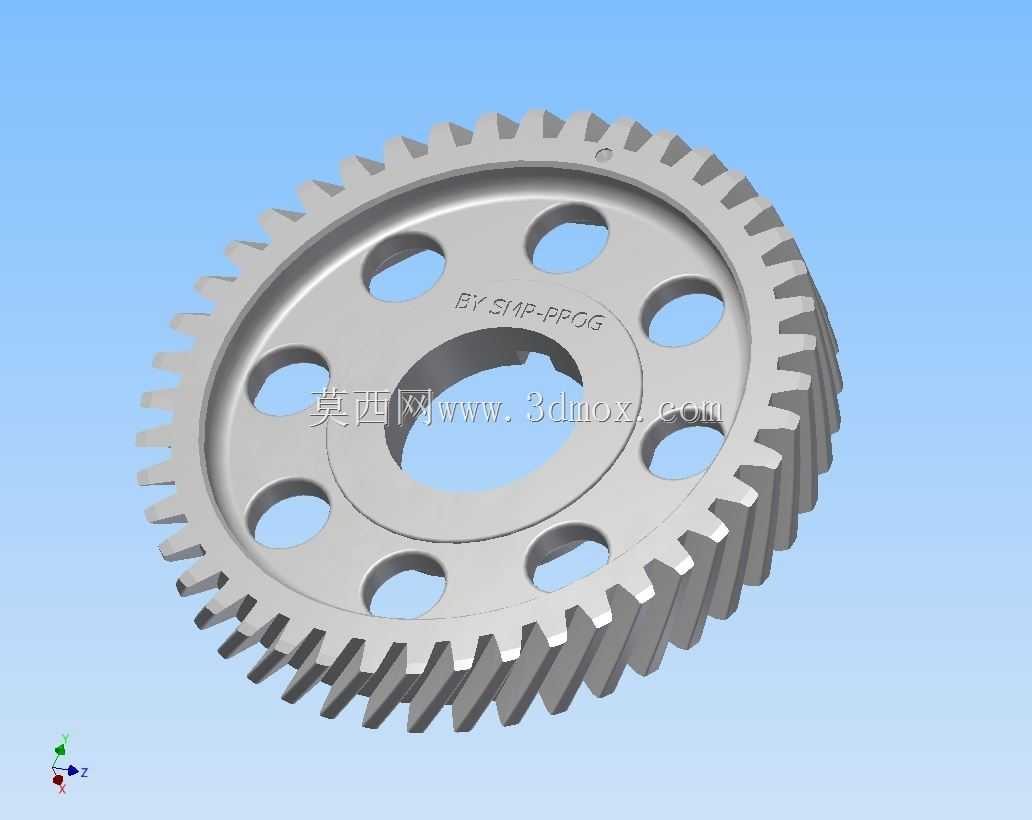

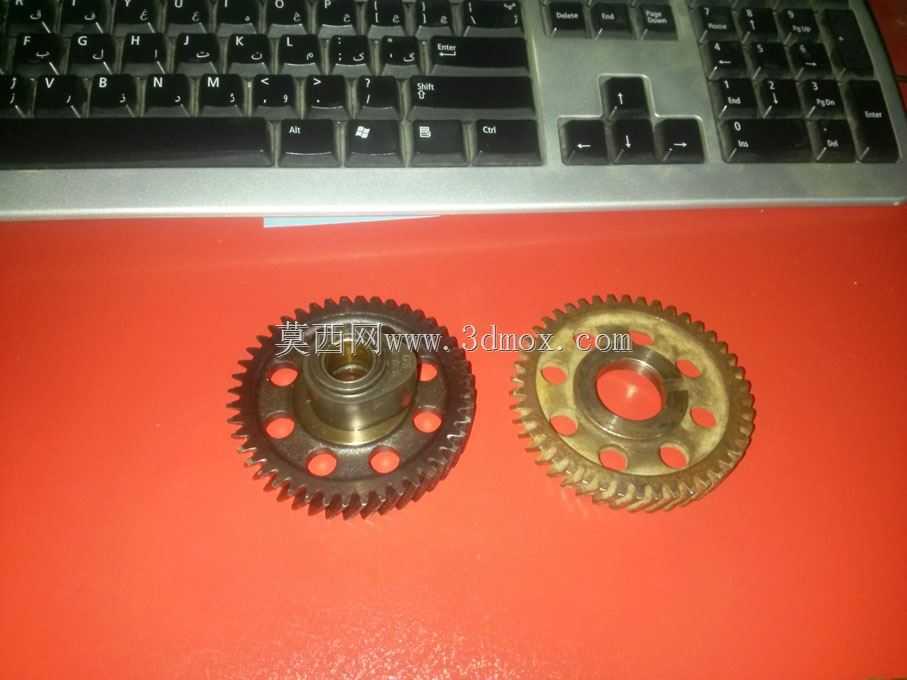

　　在小排量内燃动力的配气系统里，凸轮轴驱动齿轮的设计精度直接决定了整机进排气时序的准确性，尤其对于200cc级别的单缸摩托动力单元来说，这类集成式凸轮齿轮既要承担凸轮轴的正时驱动功能，还要兼顾轴体本身的支撑定位需求，是配气机构里核心的传动承载零件。这类零件的应用场景集中在小排量单缸四冲程摩托的动力舱内，位于缸头与曲轴箱的衔接区域，工作时持续承受曲轴正时链轮传递过来的扭矩，同时带动凸轮轴旋转，精准控制进排气门的开启与关闭升程，直接影响发动机的动力输出平顺性、燃油燃烧效率以及怠速运转稳定性。从实际功能特性来看，该齿轮采用斜齿啮合结构，相比直齿设计啮合重合度更高，传动过程中冲击载荷更小，能有效降低高速运转时的齿轮啮合噪音，

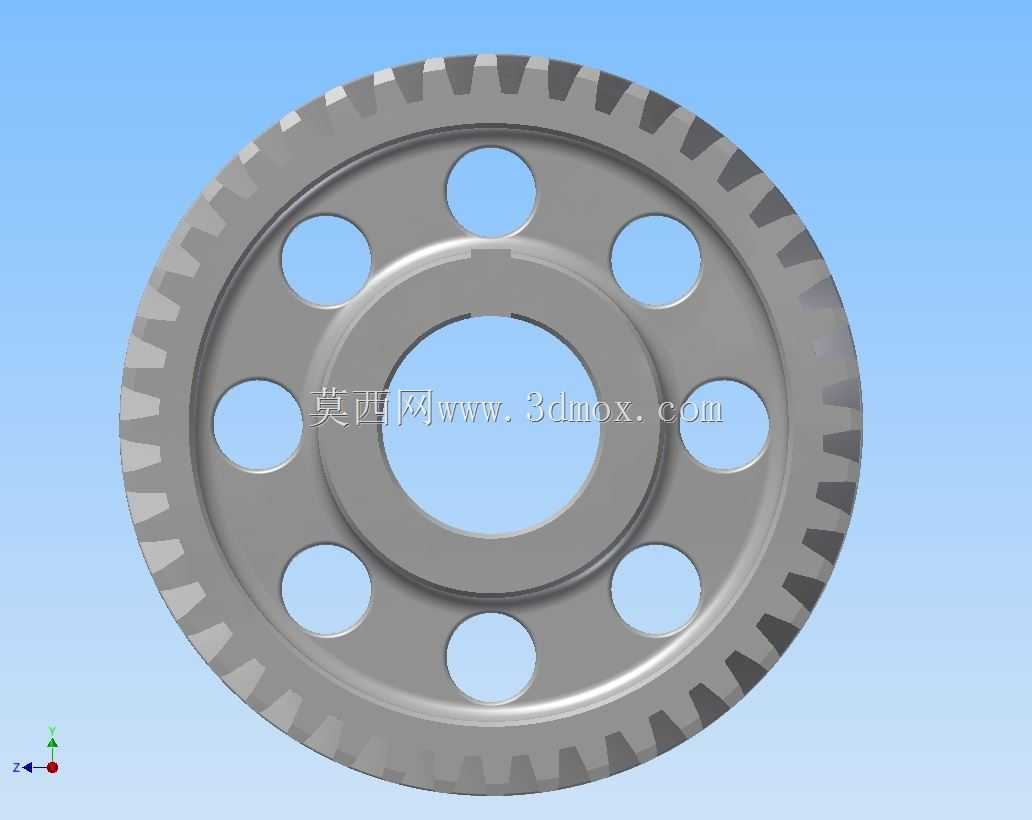

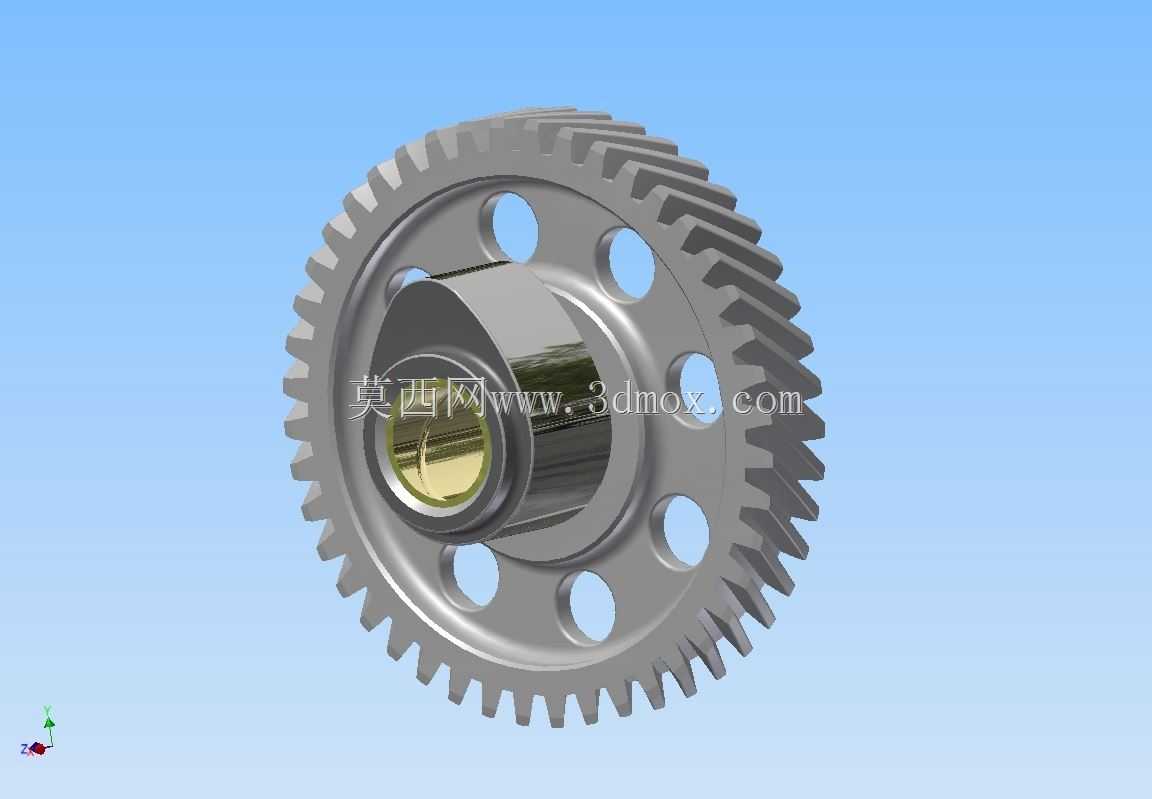

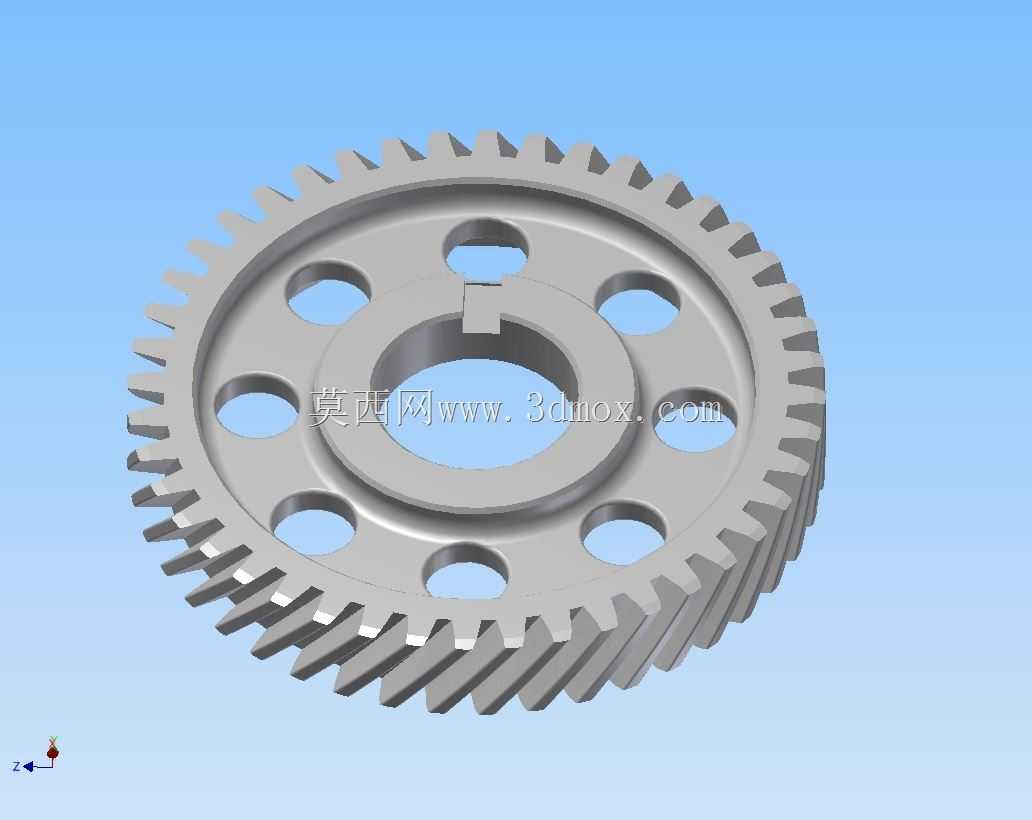

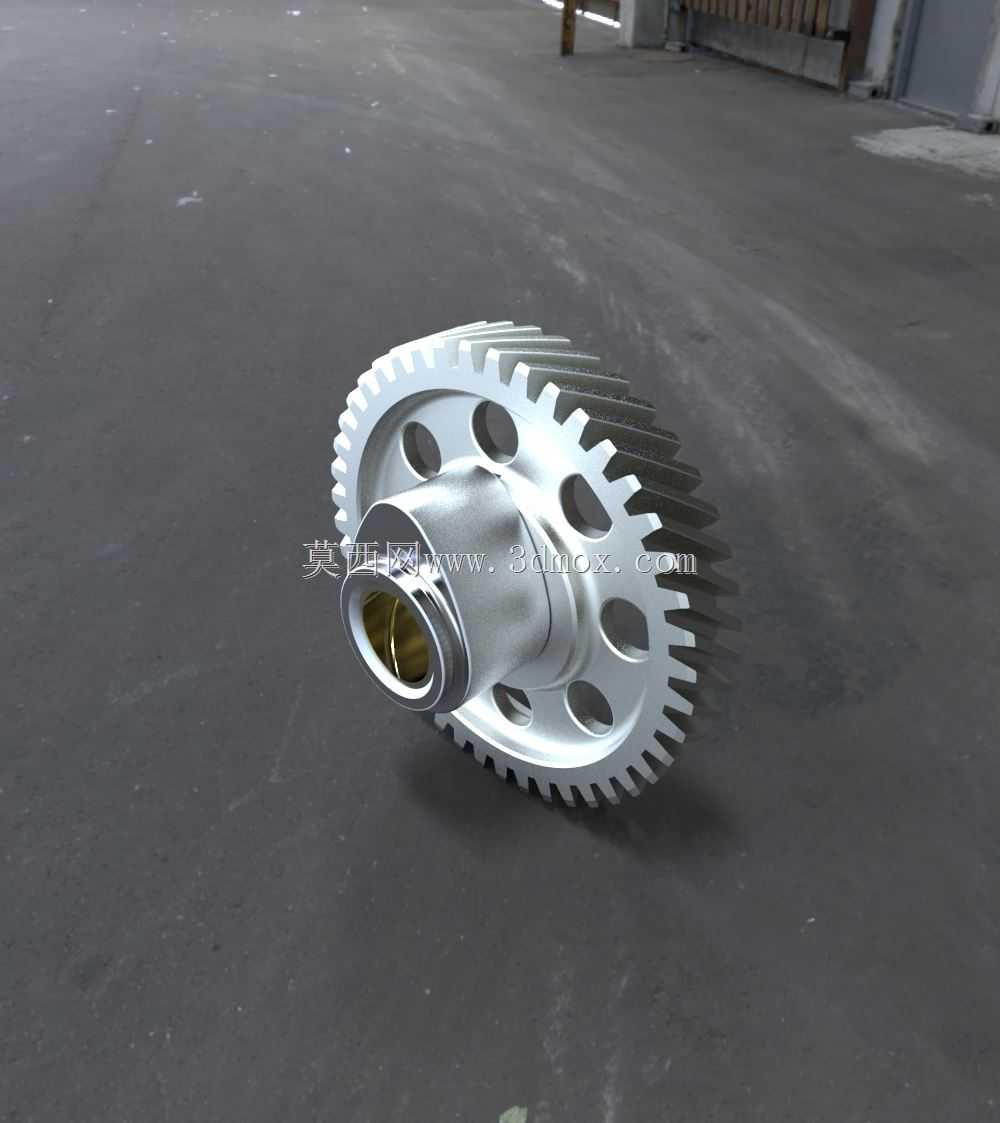

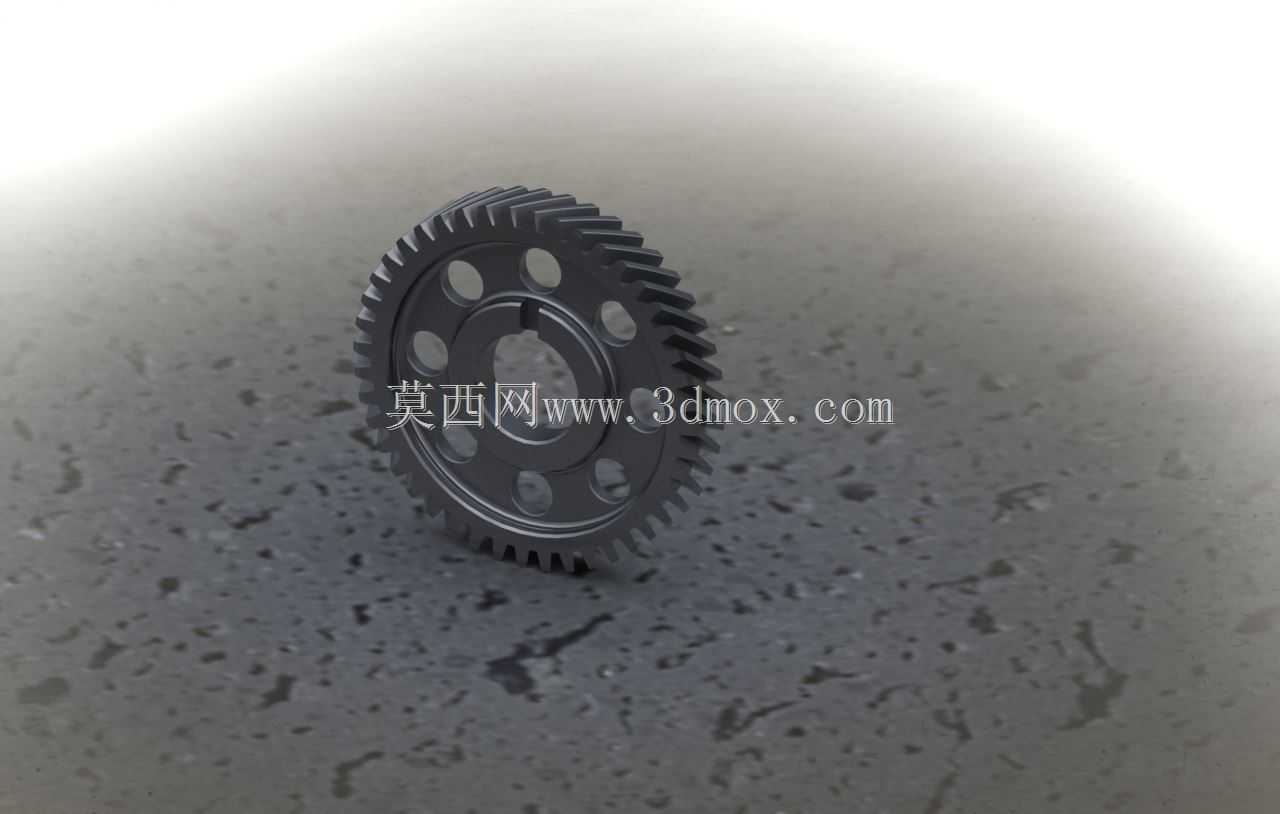

　　适配摩托发动机高转速区间的工作需求；齿轮本体与凸轮轴支撑轴颈做了一体化结构设计，减少了分体装配带来的同轴度误差，也避免了键连接带来的应力集中问题，提升了零件整体的抗疲劳强度。齿轮端面上均匀分布的减重孔，是在保证轮体结构刚度的前提下做的轻量化处理，既降低了零件自身的转动惯量，减少曲轴驱动的功率损耗，也能在运转过程中带动缸头内部的气流流动，辅助带走配气机构局部的摩擦热量。设计过程中首先要确定的是齿轮的模数与齿数匹配，需要严格对应曲轴正时齿轮的传动比，保证曲轴每旋转两周，凸轮轴精准旋转一周，匹配四冲程发动机的工作循环；齿形参数需要按照渐开线圆柱齿轮的精度标准做公差控制，齿向误差、齿形误差都要控制在适配高速传动的精度等级内，

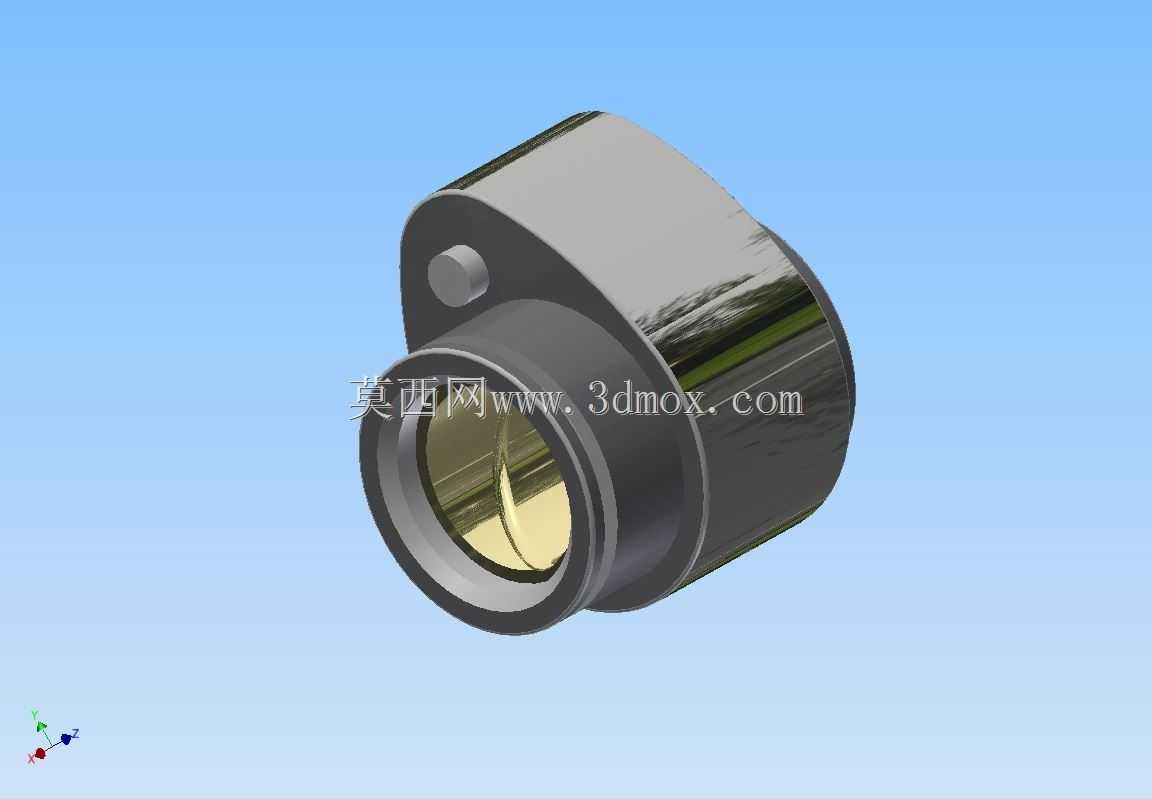

　　避免啮合过程中出现卡滞、异响或者过早磨损的问题。轴颈部分的尺寸需要和缸头的凸轮轴轴承安装位严格匹配，同轴度公差要控制在合理范围内，防止运转过程中出现凸轮轴偏磨，导致气门升程偏差，影响发动机正常工作。安装边界上，齿轮的轴向定位尺寸需要和缸头内部的限位结构匹配，保证斜齿啮合的齿宽接触面积达到设计要求，避免出现偏载磨损；轴颈的润滑油道开孔位置要和缸头内部的润滑油路对齐，保证运转过程中压力机油能持续输送到轴颈与轴承的配合面，以及齿轮啮合面，形成稳定的油膜降低摩擦损耗。轮体的外缘齿顶圆直径需要和周边的正时链条张紧器、缸头内壁保留足够的安全间隙，避免高速运转时出现运动干涉；端面上的减重孔分布需要做动平衡校核，防止高速旋转时产生额外的振动，

　　传递到缸头部位影响整机的NVH表现。在实际的建模过程中，斜齿的螺旋角参数需要反复和啮合齿轮做装配干涉校验，保证不同温度工况下齿侧间隙处于合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现热胀卡滞；一体化轴颈的过渡圆角位置需要做应力释放处理，避免长期承受交变扭矩时出现应力集中导致的断裂失效。这类集成式凸轮齿轮相比传统分体式的齿轮与凸轮轴装配结构，减少了装配工序的累积误差，也提升了零件整体的结构可靠性，很适合小排量单缸发动机这种结构紧凑、空间有限的动力舱布局，能在有限的安装空间内同时实现动力传递、凸轮支撑、轻量化的多重需求。
