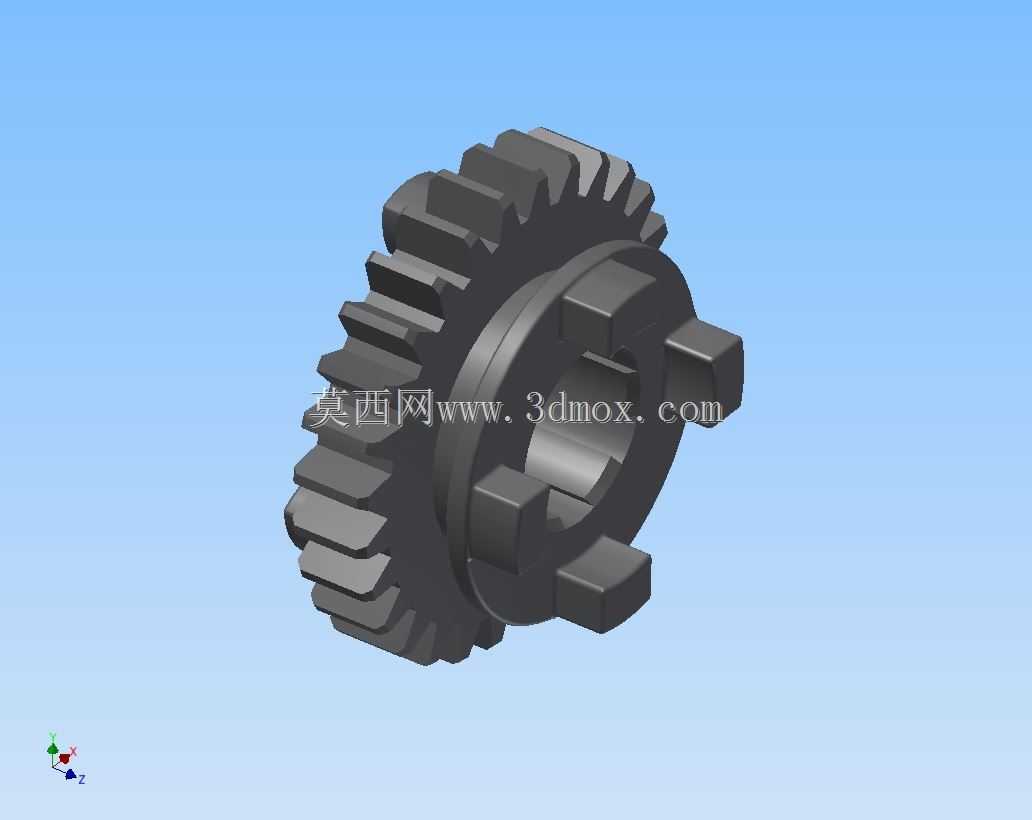

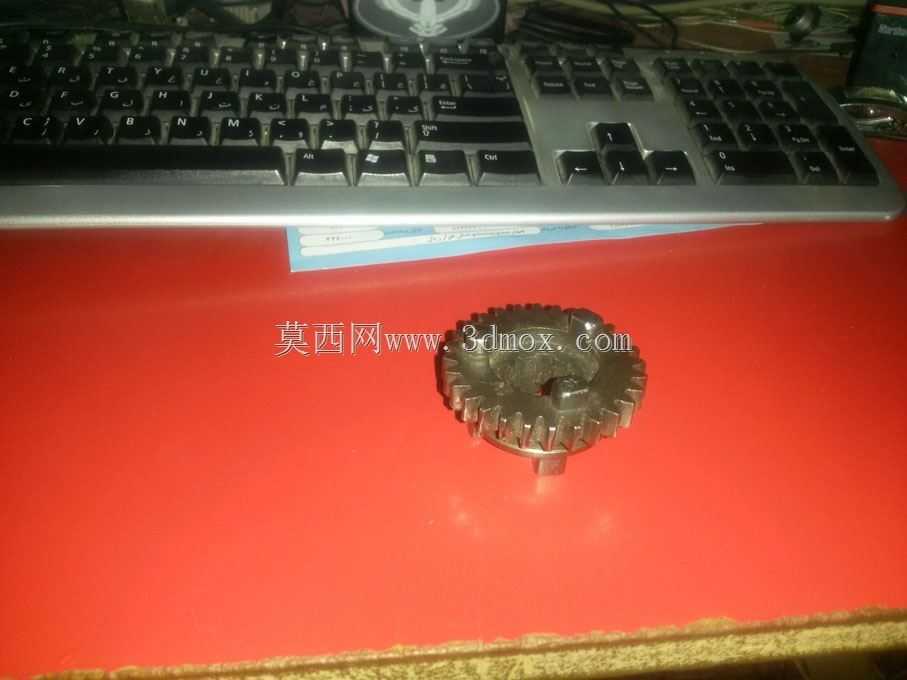

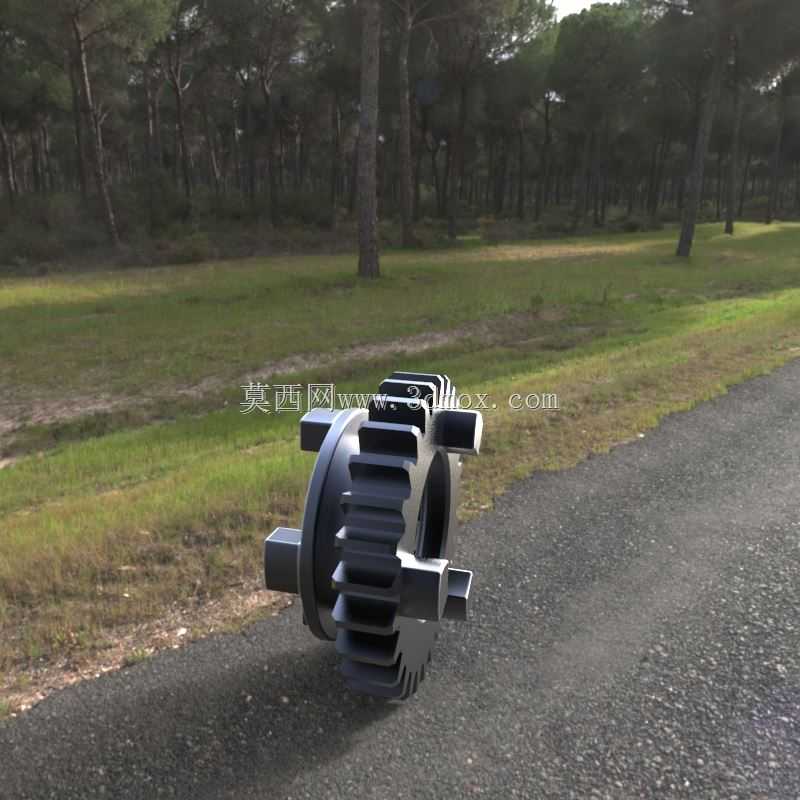

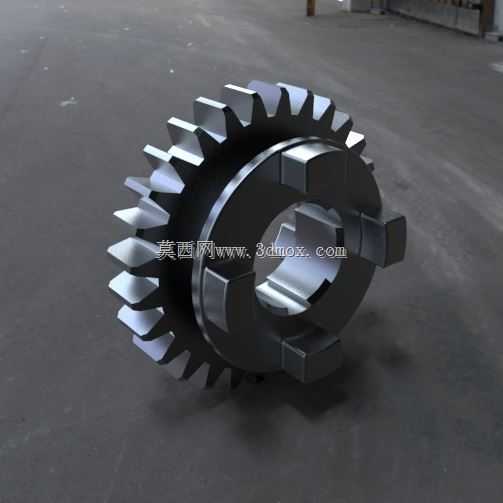

适配本田200cc动力的双啮合传动齿轮结构

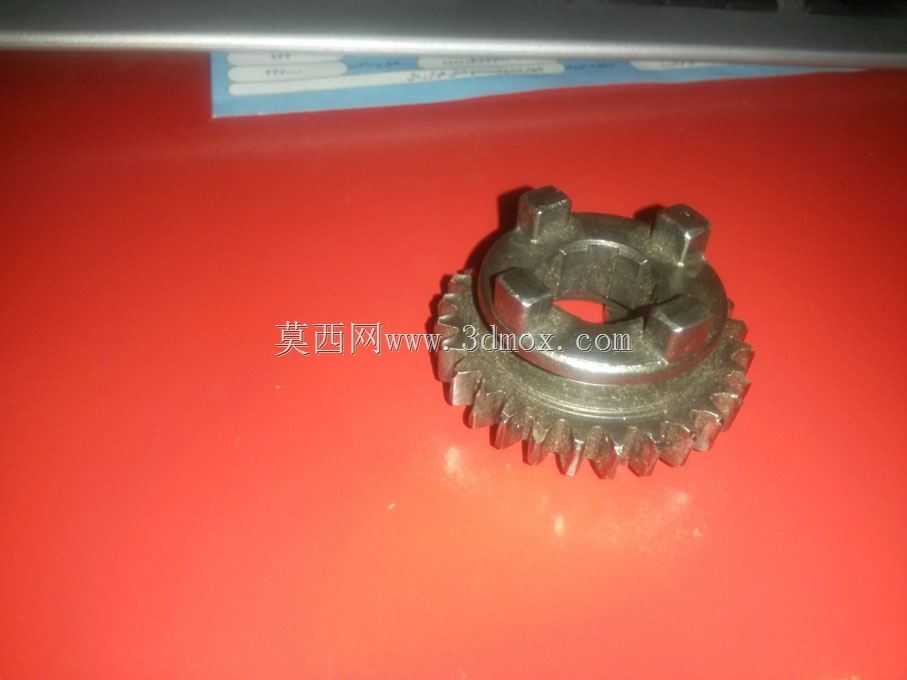

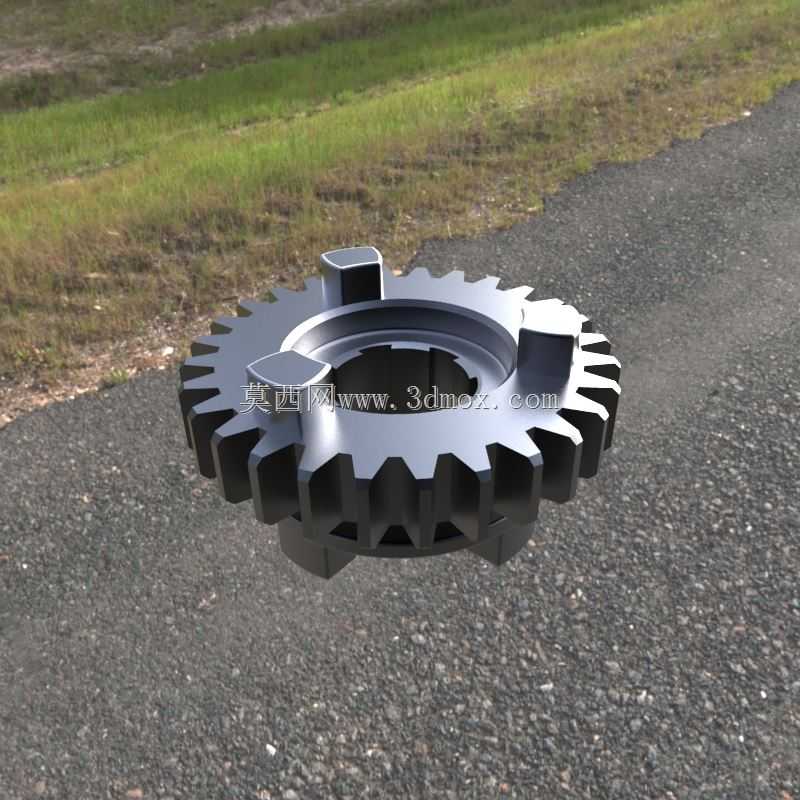

　　在小排量内燃动力的传动链路里，这类双齿结构的零件往往承担着衔接不同速比输出端的核心作用，区别于常规单联齿轮，它把两组不同参数的齿形集成在同一轮体上，省去了额外的联轴对接结构，能在紧凑的安装空间里完成两级动力的换向或者速比匹配。从实际装车场景来看，这类齿轮多用于200cc排量级内燃动力的启动传动副或者初级变速链路，轮体一侧的直齿结构负责和启动电机的输出齿啮合，另一侧带卡槽的接合结构则和变速鼓的从动件配合，在启动工况下传递电机扭矩带动曲轴转动，启动完成后又能通过齿侧的间隙设计实现超越分离，避免电机被曲轴反向拖动造成损耗。

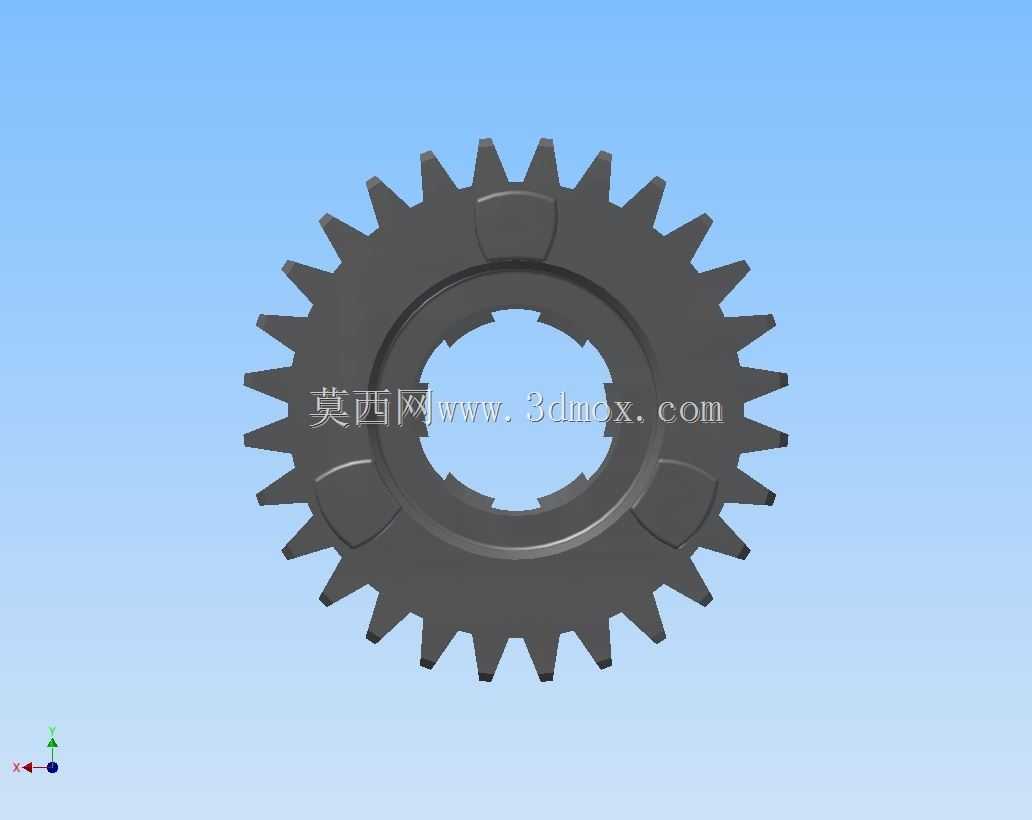

　　设计这类齿轮的时候，首先要敲定的是两组齿形的同轴度公差，因为两个功能齿面都在同一个轮坯上加工，基准轴线的偏移量必须控制在0.02mm以内，否则啮合过程中会出现偏载，轻则加剧齿面磨损，重则出现打齿断齿的故障。齿形参数的匹配要结合动力端的输出扭矩来算，200cc排量的单缸机启动瞬时扭矩大概在12N·m左右，和启动电机啮合的那组直齿选用模数1.75、压力角20°的标准齿形，齿顶高系数取1，顶隙系数0.25，保证啮合重合度在1.2以上，避免启动瞬间的冲击造成齿根断裂。轮体中心的花键卡槽不是等距分布的，三个凸块的角度差做了细微的偏移处理，安装的时候只有唯一的对位角度，能避免维修装配时出现对位错误导致的配气或者点火正时偏差，这个细节在小排量动力的传动件设计里很容易被忽略，但实际装车后如果对位错齿，轻则启动异响，重则会出现活塞顶气门的严重故障。

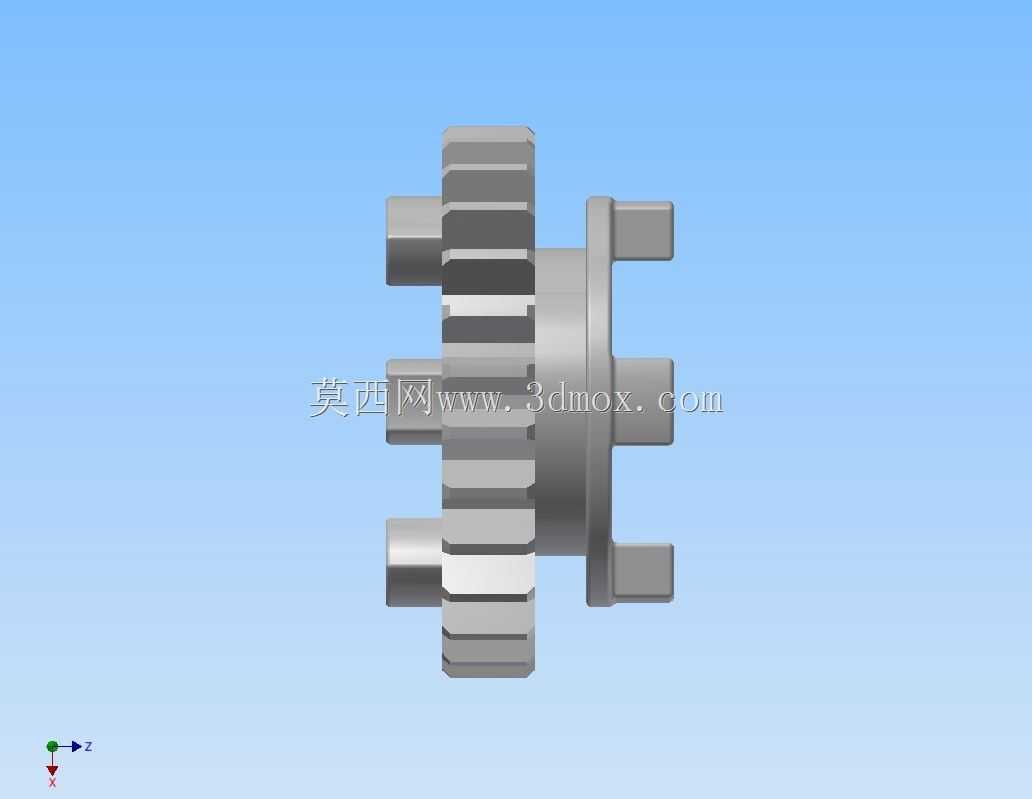

　　从安装边界来看，这个齿轮的轴向定位是靠中心卡槽和轴上的定位凸台配合，不需要额外的卡簧或者锁紧螺母，轮体的总厚度控制在18mm，最大齿顶圆直径62mm，安装时和相邻零件的轴向间隙要留0.15-0.3mm，径向和啮合齿的中心距公差控制在±0.05mm，间隙过大会导致啮合冲击噪音大，间隙过小则会在热机状态下因为零件膨胀出现卡滞。齿面的处理工艺选用的是高频淬火，硬化层深度控制在0.8-1.2mm，表面硬度达到HRC55-60，芯部保持调质后的韧性，既能承受启动瞬间的冲击载荷，又不会因为整体太脆出现断裂。轮体上的减重槽不是随便开的，三个对称分布的凹槽在去掉冗余重量的同时，要保证轮辐的强度足够，每个凹槽的圆角都做了R2的过渡处理，避免应力集中在槽角位置，在长期交变载荷下出现疲劳裂纹。

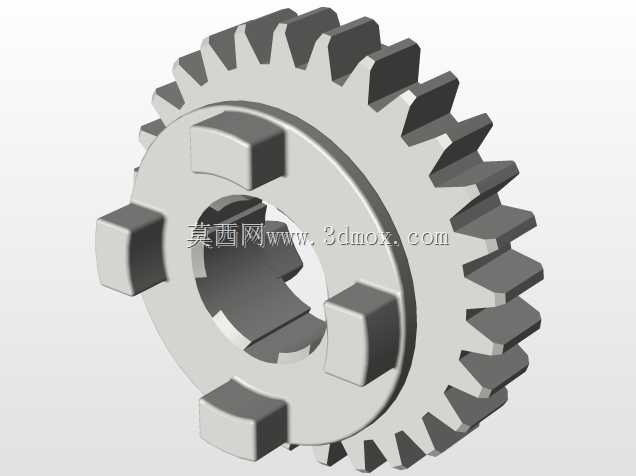

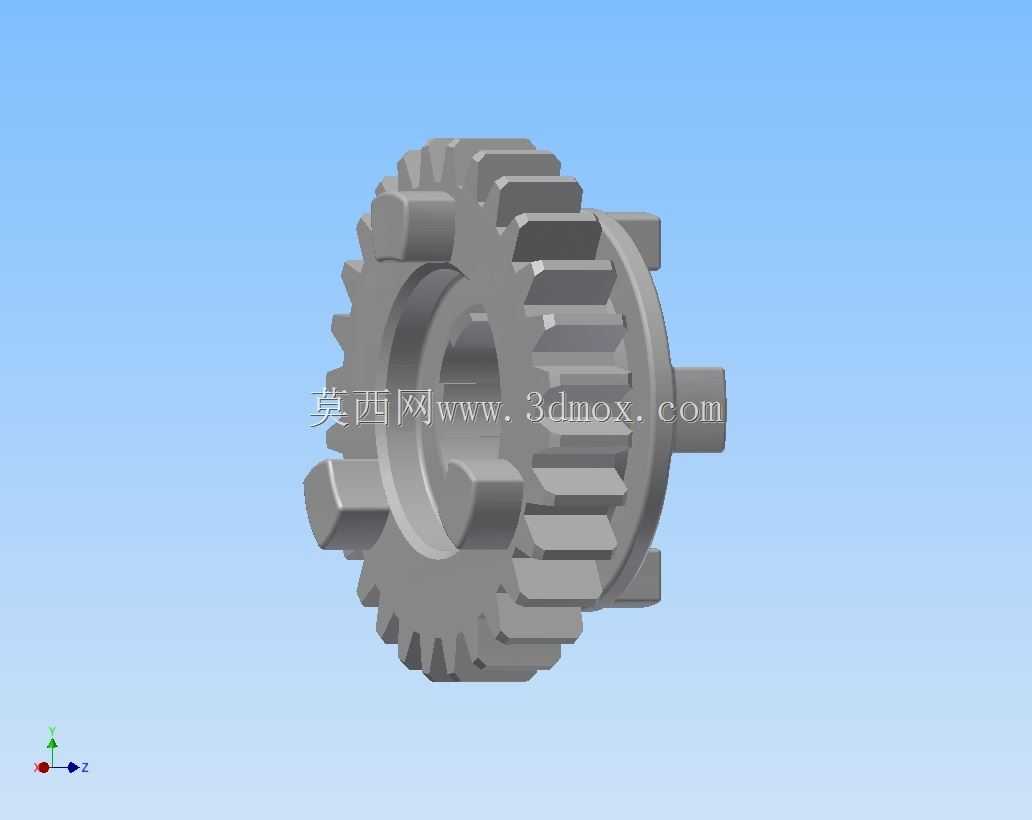

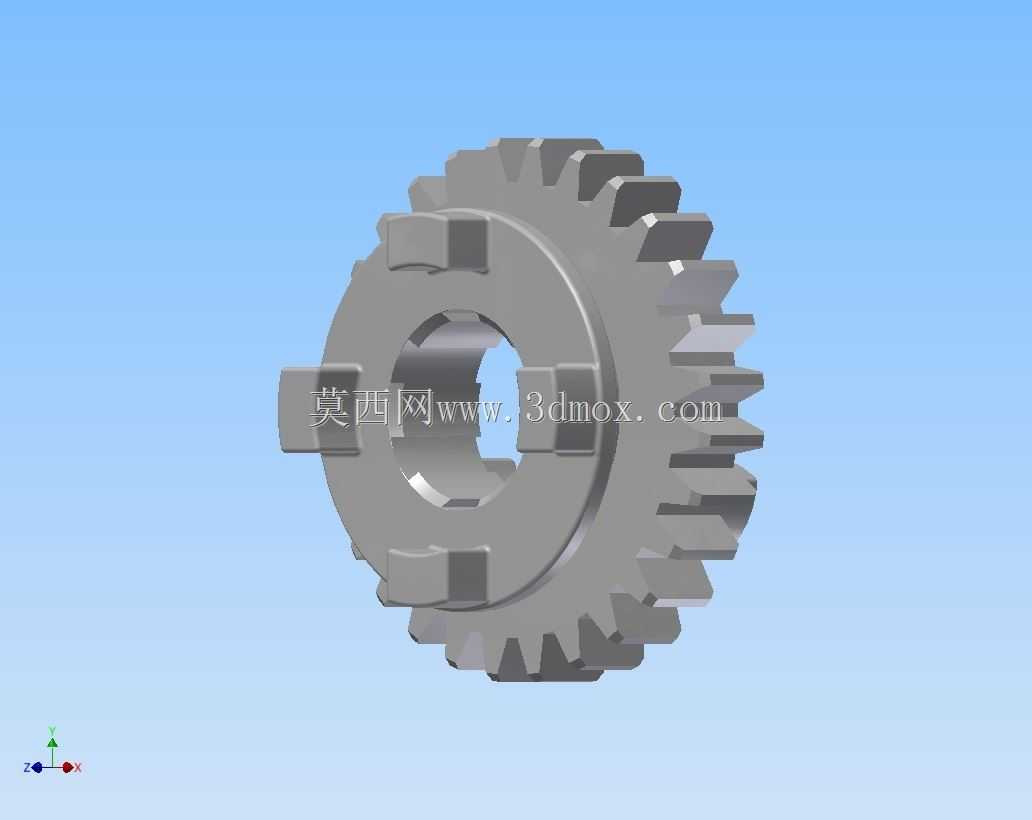

　　实际做三维建模的时候，要先把中心的安装卡槽作为基准特征来绘制，先确定三个定位凸块的角度和尺寸，再以中心轴线为基准拉伸轮坯基体，之后分别绘制两侧的齿形轮廓，这里要注意两组齿形的相位角没有对齐要求，因为各自承担的啮合副是独立工作的，但齿根和轮辐的衔接处要做R0.5的倒角，避免加工时出现应力集中。建模过程中要校验齿形的啮合干涉情况，把配对的启动齿轮和接合爪装配进来，模拟启动过程的转动行程，检查全行程里有没有卡滞或者干涉的位置，尤其是卡槽和接合爪配合的侧面，要留0.1mm的间隙，保证接合和分离的时候动作顺畅，不会出现卡滞导致启动电机无法回位的问题。这类集成式双齿轮相比分体式的两个齿轮加轴套的结构，能减少30%左右的安装空间，同时减少了两个零件之间的装配误差，在小排量动力这种对空间和重量都比较敏感的场景里，可靠性反而比分体结构更高，因为少了配合面之间的磨损环节，长期使用后的传动精度保持性更好。在做受力仿真的时候，要把启动瞬间的峰值扭矩作为载荷条件加载在齿面上，校核齿根的弯曲应力和轮辐的剪切应力，保证安全系数在2.5以上，毕竟启动工况是瞬时冲击载荷，安全系数留得不够的话，低温环境下润滑油粘度变大，启动阻力升高，很容易出现齿根断裂的问题。另外齿端都做了15°的倒角，方便装配的时候啮合导入，也能避免齿端的锐角在啮合过程中刮伤配对齿的表面，造成早期磨损。
